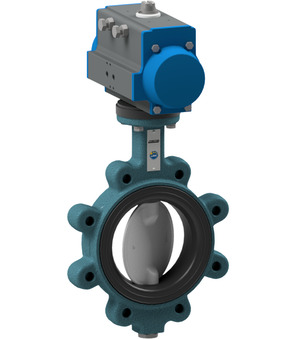

pneumatikus forgatóhengerrel működtetett pillangószelep BULG-100-DUE-D22

pneumatikus forgatóhengerrel működtetett pillangószelep BULG-100-DUE-D22

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D; karimás kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tengely 1.4016; mandzsetta EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 100mm; beépítési hossz 52mm; karima PN10/16; tányér Stahl verzinkt; hajtómű PAD085

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 11.45 kg
Rövid cikkszám: BULG100DUED22
https://www.stasto.hu/web/image/product.template/88099/image_1920?unique=b9bbba7

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D; karimás kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tengely 1.4016; mandzsetta EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 100mm; beépítési hossz 52mm; karima PN10/16; tányér Stahl verzinkt; hajtómű PAD085

530,20 € 530.2 EUR 530,20 €

ár kérésre

  • Szelep interfész Namur
  • DN
  • hossz
  • karima
  • stekker méret
  • kivitel
  • feszültség
  • nyomástartomány
  • tányér
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 100 mm
hossz 52 mm
karima PN10/16
nyomás
nyomástartomány 0...10 bar
Anyagok
tányér horganyzott acél
tulajdonságok
hajtómű PAD085

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Letöltés
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Letöltés
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BULG-D, BULC-D_HU.pdf
Letöltés
CAD / 3D
1
CADSTEP_BULG100DUED22.stp
Letöltés

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
Letöltés
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BULG-D, BULC-D_CS.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BULG-D, BULC-D_DA_DK.pdf
Letöltés

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Letöltés
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Letöltés
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BULG-D, BULC-D_DE.pdf
Letöltés

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BULG-D, BULC-D_EL_GR.pdf
Letöltés

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Letöltés
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Letöltés
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BULG-D, BULC-D_EN.pdf
Letöltés

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BULG-D, BULC-D_ES.pdf
Letöltés

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BULG-D, BULC-D_FI.pdf
Letöltés

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BULG-D, BULC-D_FR.pdf
Letöltés

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BULG-D, BULC-D_HR.pdf
Letöltés

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BULG-D, BULC-D_IT.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BULG-D, BULC-D_NB_NO.pdf
Letöltés

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BULG-D, BULC-D_NL.pdf
Letöltés

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Letöltés
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Letöltés
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BULG-D, BULC-D_PL.pdf
Letöltés

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BULG-D, BULC-D_RO.pdf
Letöltés

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Letöltés
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Letöltés
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BULG-D, BULC-D_SL.pdf
Letöltés

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Letöltés
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Letöltés
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BULG-D, BULC-D_SRLATIN.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BULG-D, BULC-D_SV.pdf
Letöltés
BULG-100-DUE-B x 1.0
pillangószelep szabad tengelyvéggel BULG-100-DUE-B
pillangószelep szabad tengelyvéggel sorozat BUL1-DPE-B, BULA-DPE-B, BULG-DPE-B, BULC-DPE-B, BULU-DPE-B, BULY-DPE-B; karimás kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tengely 1.4016; mandzsetta EPDM; közeghőmérséklet -10...+130°C; DN 100mm; beépítési hossz 52mm; nyomástartomány 0…16bar; névleges nyomás PN10/16; tányér Stahl verzinkt
Kosárba
pneumatikus forgatóhenger PAD085
PAD085 x 1.0
pneumatikus forgatóhenger PAD085
pneumatikus forgatóhenger sorozat PAD; ATEX II 2 G/D; kétoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar; átmérő 85mm; karima ISO5211 F05/F07; belső szögletes tengelyvég 17mm; nyomaték 5,5bar-on 96Nm
