STASTO általános HU
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2 Store
  1. Termékek
  2. Szerelvények
  3. szelepek, pillangószelepek és tolózárak - automatikus működtetéssel
  4. Pillangószelepek - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2
  6. BUW6-050-DUE-D22-EB0X01

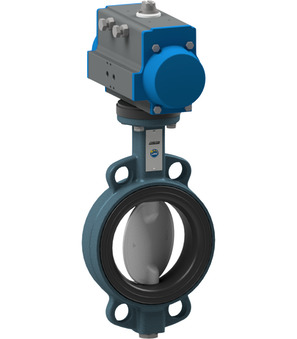

BUW6-050-DUE-D22-EB0X01

BUW6-050-DUE-D22-EB0X01

BUW6-050-DUE-D22
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 50mm; beépítési hossz 43mm; tányér Stahl verzinkt; hajtómű PAD063
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 5.018 kg
Rövid cikkszám: BUW6050DUED22EB0X01
https://www.stasto.hu/web/image/product.template/192345/image_1920?unique=24fee4a

BUW6-050-DUE-D22
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DE-D2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 50mm; beépítési hossz 43mm; tányér Stahl verzinkt; hajtómű PAD063
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

466,80 € 466.8 EUR 466,80 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • tányér
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
DN 50 mm
hossz 43 mm
Tervek
kapcsoló típusa Crouzet 831613
Elektromos kulcsszámok
kapcsolási teljesítmény 4A/250VAC-1A/24VDC
nyomás
nyomástartomány 0...10 bar
Anyagok
tányér horganyzott acél
érintkező anyaga ezüst-nikkel
burkolat anyaga műanyag
tulajdonságok
hajtómű PAD063
