pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2 Store
  1. Termékek
  2. Szerelvények
  3. szelepek, pillangószelepek és tolózárak - automatikus működtetéssel
  4. Pillangószelepek - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2
  6. BUW6-150-DSE-D22-ABS55-C001-22-C002-31-LV-2-EB0X01
BUW6-150-DSE-D22-ABS55-C001-22-C002-31-LV-2-EB0X01

BUW6-150-DSE-D22-ABS55-C001-22-C002-31-LV-2-EB0X01

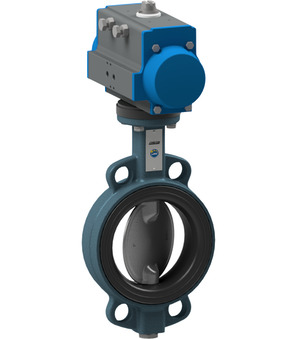

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 150mm; beépítési hossz 56mm; hajtómű PAD100

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 14.738 kg
Rövid cikkszám: BUW6150DSED22ABS55C00122C00231LV2EB0X01
https://www.stasto.hu/web/image/product.template/240546/image_1920?unique=77c101b

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-D2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 150mm; beépítési hossz 56mm; hajtómű PAD100

1.058,30 € 1058.3 EUR 1.058,30 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
Szelep interfész Namur 1/4"
DN 150 mm
hossz 56 mm
Tervek
stekker méret 22
kapcsoló típusa Crouzet 831613
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
kapcsolási teljesítmény 4A/250VAC-1A/24VDC
nyomás
nyomástartomány 0...10 bar
Anyagok
érintkező anyaga ezüst-nikkel
burkolat anyaga műanyag
tulajdonságok
tekercs C001
hajtómű PAD100
hajtómű 2 PAS
