pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2 Store
  1. Termékek
  2. Szerelvények
  3. szelepek, pillangószelepek és tolózárak - automatikus működtetéssel
  4. Pillangószelepek - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2
  6. BUW6-300-DSE-S22

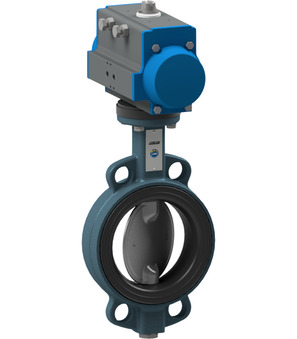

pneumatikus forgatóhengerrel működtetett pillangószelep BUW6-300-DSE-S22

pneumatikus forgatóhengerrel működtetett pillangószelep BUW6-300-DSE-S22

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; egyoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 300mm; beépítési hossz 78mm; hajtómű PAS2305

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 110.1 kg
Rövid cikkszám: BUW6300DSES22
https://www.stasto.hu/web/image/product.template/88469/image_1920?unique=b9bbba7

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta EPDM; névleges nyomás PN10/16/ANSI150; egyoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+130°C; nyomástartomány 0...10bar; DN 300mm; beépítési hossz 78mm; hajtómű PAS2305

5.200,40 € 5200.4 EUR 5.200,40 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 300 mm
hossz 78 mm
nyomás
nyomástartomány 0...10 bar
tulajdonságok
hajtómű PAS2305

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
1
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2_HU.pdf
Letöltés
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW6-DSE-S2_HU.pdf
Letöltés
CAD / 3D
1
CADSTEP_BUW6300DSES22.stp
Letöltés

ZIP
Datové listy
1
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-S2_CS.pdf
Letöltés
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW6-DSE-S2_CS.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW6-DSE-S2_DA_DK.pdf
Letöltés

ZIP
Datenblätter
1
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2_DE.pdf
Letöltés
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW6-DSE-S2_DE.pdf
Letöltés

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW6-DSE-S2_EL_GR.pdf
Letöltés

ZIP
Data Sheets
1
Data sheet_Butterfly valve with pneumatic actuator Series BUW6-DSE-S2_EN.pdf
Letöltés
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW6-DSE-S2_EN.pdf
Letöltés

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW6-DSE-S2_ES.pdf
Letöltés

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW6-DSE-S2_FI.pdf
Letöltés

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW6-DSE-S2_FR.pdf
Letöltés

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim zakretnim pogonom Serija BUW6-DSE-S2_HR.pdf
Letöltés

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW6-DSE-S2_IT.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW6-DSE-S2_NB_NO.pdf
Letöltés

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW6-DSE-S2_NL.pdf
Letöltés

ZIP
Karty katalogowe
1
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW6-DSE-S2_PL.pdf
Letöltés
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW6-DSE-S2_PL.pdf
Letöltés

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW6-DSE-S2_RO.pdf
Letöltés

ZIP
Podatkovni listi
1
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-S2_SL.pdf
Letöltés
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW6-DSE-S2_SL.pdf
Letöltés

ZIP
Data Sheets
1
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-S2_SRLATIN.pdf
Letöltés
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW6-DSE-S2_SRLATIN.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW6-DSE-S2_SV.pdf
Letöltés
BUW6-300-DSE-B x 1.0
pillangószelep szabad tengelyvéggel BUW6-300-DSE-B
pillangószelep szabad tengelyvéggel sorozat BUW1-DSE-B, BUW2-DSE-B, BUW6-DSE-B, BUWC-DSE-B, BUWV-DSE-B, BUWZ-DSE-B; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta EPDM; közeghőmérséklet -10...+130°C; DN 300mm; beépítési hossz 78mm; nyomástartomány 0…16bar; névleges nyomás PN10/16/ANSI150
Kosárba
pneumatikus forgatóhenger PAS2305
PAS2305 x 1.0
pneumatikus forgatóhenger PAS2305
pneumatikus forgatóhenger sorozat PAS; ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar; átmérő 230mm; karima ISO5211 F16; belső szögletes tengelyvég 46mm; nyomaték 5,5bar-on 661Nm
Kosárba
APKTGB0014 x 1.0
APKTGB0014
tartókonzol pillangószelephez; F10-szögletes 22; hajtómű F16-szögletes 46
