További temékválaszték - P03
-
dupla 3/2-es útszelep; NC; beépítési helyzet: függőleges, elővezérlő szelepek felfelé
nyomja meg a biztonsági szelepet sorozat 31.MEP-A -
nyomástartomány 0...10bar; térfogatáram 800Nl/min; működtetés görgő rugóvisszatérítéssel; működtető erő 6 bar nyomásnál: 16N
3/2-es útszelep sorozat PM130 -
nyomástartomány 0...10bar; térfogatáram 800Nl/min; működtetés görgő rugóvisszatérítéssel; működtető erő 6 bar nyomásnál: 16N
5/2-es útszelep sorozat PM131 -
nyomástartomány 0...10bar5/2-es útszelep sorozat PM136
-
névleges méret 2,5mm; nyomástartomány 2...10bar; térfogatáram 75Nl/min; tart. adaptert a működtető elemekhez; működtető erő 6 bar nyomásnál: 6N; hátsó csatlakozások
3/2-es útszelep sorozat PM133 -
névleges méret 2,5mm; nyomástartomány 0...10bar; működtetés rugószál/rugó; működtető erő 6 bar nyomásnál: 2,5N
3/2-es útszelep sorozat PM143
További temékválaszték - P03
3/2-es útszelep sorozat PM130
nyomástartomány 0...10bar; térfogatáram 800Nl/min; működtetés görgő rugóvisszatérítéssel; működtető erő 6 bar nyomásnál: 16N
| csatlakozás | funkció | Típus | Sorszám |
|---|---|---|---|
| 1/4" | NC | PM130-14-C | 3850000 |
| 1/4" | NO | PM130-14-0 | 3850001 |
| 1/4" | NC | PM130-14-C-01 | 3850002 |
| 1/4" | NC | PM130-14-C-02 | 3850003 |
| légtelenítő csatlakozó | munkaoldali csatlakozás | Típus |
|---|---|---|
| 1/8" | 1/4" | PM131-14 |
| csatlakozás | működtetés | Térfogatáram | Típus | Sorszám |
|---|---|---|---|---|
| 1/8" | gomb/rugó | 490 Nl/min | PM136-18 | 3870000 |
| 1/8" | gomb/bistabil | 490 Nl/min | PM136-18-BS | 3870001 |
| légtelenítő csatlakozó | működtetés | feszültség | nyomástartomány | csatlakozás A | csatlakozás P | Típus |
|---|---|---|---|---|---|---|
| 1" | elektromos/belső vezérlőlevegő elvezetés | 24VDC | 2...8 bar | 1/2" | 1/2" | 314MEP-A-52-04 |
| csatlakozás | funkció | Típus |
|---|---|---|
| 4 mm | NC | PM133-04-C |
| légtelenítő csatlakozó | működtetés | feszültség | nyomástartomány | csatlakozás A | csatlakozás P | Típus |
|---|---|---|---|---|---|---|
| 11/2" | elektromos/belső vezérlőlevegő elvezetés | 24V/50Hz | 2...8 bar | 1" | 3/4" | 316MEP-A-50-01 |
| csatlakozás | funkció | Típus |
|---|---|---|
| M5 | NC | PM133-M5-C |
| légtelenítő csatlakozó | működtetés | feszültség | nyomástartomány | csatlakozás A | csatlakozás P | Típus |
|---|---|---|---|---|---|---|
| 11/2" | elektromos/belső vezérlőlevegő elvezetés | 230V/50Hz | 2...8 bar | 1" | 1/2" | 316MEP-A-50-03 |

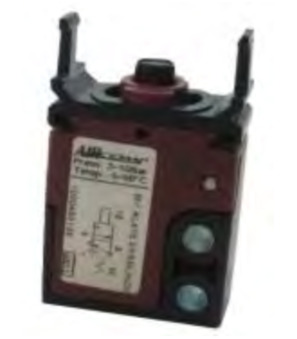

3/2-es útszelep sorozat PM133
névleges méret 2,5mm; nyomástartomány 2...10bar; térfogatáram 75Nl/min; tart. adaptert a működtető elemekhez; működtető erő 6 bar nyomásnál: 6N; hátsó csatlakozások
| csatlakozás | funkció | Típus | Sorszám |
|---|---|---|---|
| 4 mm | NO | PM133-04-0 | 3880002 |
| M5 | NO | PM133-M5-0 | 3880003 |
nyomja meg a biztonsági szelepet sorozat 31.MEP-A
dupla 3/2-es útszelep; NC; beépítési helyzet: függőleges, elővezérlő szelepek felfelé
| légtelenítő csatlakozó | működtetés | feszültség | nyomástartomány | csatlakozás A | csatlakozás P | Típus | Sorszám |
|---|---|---|---|---|---|---|---|
| 1" | elektromos/belső vezérlőlevegő elvezetés | 24V/50Hz | 2...8 bar | 1/2" | 3/8" | 313MEP-A-50-01 | 3880003 |
| 1" | elektromos/belső vezérlőlevegő elvezetés | 24V/50Hz | 2...8 bar | 1/2" | 3/8" | 313MEP-A-50-04 | 3880004 |
| 1" | elektromos/belső vezérlőlevegő elvezetés | 230V/50Hz | 2...8 bar | 1" | 1/2" | 314MEP-A-50-03 | 3880005 |
| 1" | elektromos/belső vezérlőlevegő elvezetés | 230VAC | 2...8 bar | 1" | 1/2" | 314MEP-A-50-04 | 3880006 |
| 2" | elektromos/belső vezérlőlevegő elvezetés | 24VDC | 2...8 bar | 11/2" | 1" | 318MEP-A-50-04 | 3880007 |
| 2" | elektromos/belső vezérlőlevegő elvezetés | 24VDC | 2...8 bar | 11/2" | 1" | 318MEP-A-70-04 | 3880008 |
