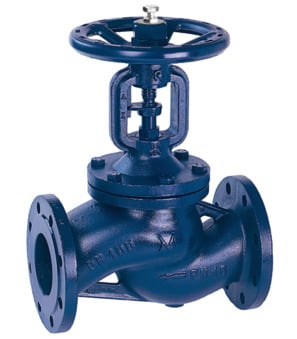

elzárószelep GL122-65-W

Name: elzárószelep GL122-65-W
Brand: STASTO
SKU: GL122-65-W
Price: 535.9 EUR
Availability: InStock

elzárószelep sorozat GL122; harmonika; PN16; ház GG25; ülék, kúp, orsó rozsdamentes acél 1.4021; kézikerék acél; tömszelencés tömítés grafit; hátsó tömítés; fémesen tömített; nem emelkedő orsó; közeghőmérséklet -10...+300°C; DN 65mm; hossz 290mm; nyomástartomány 0…16bar

Intrastat szám: 84818071
Származási ország: Olaszország
Súly: 0.53 kg
Rövid cikkszám: GL12265W

535,90 € 535.9 EUR 535,90 €

DN
- 65 mm
hossz
- 290 mm
nyomástartomány
- 0...16 bar
nyomástartomány
- 0...16 bar

Ez a kombináció nem létezik.

Elérhetőség:

Kosárba tesz

méret
DN	65 mm
hossz	290 mm
nyomás
nyomástartomány	0...16 bar, 0...16 bar
