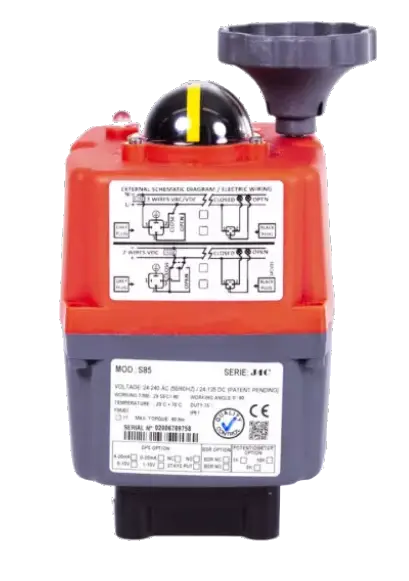

elektromos forgatóhenger sorozat J4C; illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel; nyomaték 85Nm; működési idő 29s; karima ISO5211 F05 / F07 tengelycsatlakozás 17mm; feszültség 24...240VDC/AC (50-60Hz); védettségi osztály IP67
Származási ország: Spanyolország
Súly: 2.8 kg
Rövid cikkszám: J4C850H29Q17
elektromos forgatóhenger sorozat J4C; illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel; nyomaték 85Nm; működési idő 29s; karima ISO5211 F05/F07 tengelycsatlakozás 14mm; feszültség 24...240VDC/AC (50-60Hz); védettségi osztály IP67
Műszaki adatok
| nyomaték | 85 Nm |
|---|---|
| működési idő | 29 s |
| karima ISO5211 | F03/F05-Stern 17 mm |
| feszültség | 24...240VDC/AC (50-60Hz) |
| nyomaték | 85 Nm |
| működési idő | 29 s |
| karima ISO5211 | F03/F05-Stern 17 mm |
| feszültség | 24...240VDC/AC (50-60Hz) |
| védettségi osztály | IP67 |
J4C85-0H29-Q17
