SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6

SE02-20-RT1253-ABS31-BDA08024CS-C003-32-6

SE02-20-RT1253

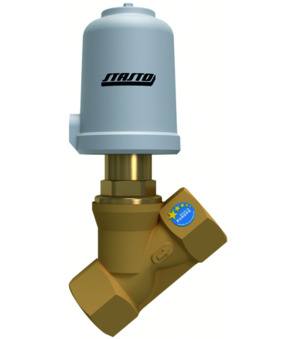

pneumatikusan vezérelt ülékes szelep sorozat SE02-RT; NC; ház bronz; tömítés PTFE; belső menetes; folyékony közegekhez; közegáramlással szemben záró; közeghőmérséklet -30...+170°C; G 2"; DN 50mm; üzemi nyomás 0-12,5bar; vezérlő nyomás 3,1-10bar; átmérő hajtómű 125mm
ABS31
szerelt vezérlőszelep sorozat ABS; hangtompító; illeszthető elem: nyomásvezérelt ülékes szelep sorozat SE, tömlőszorító szelepek sorozat PI03, sorozat PI04; 3/2-es mágnesszelep (31A3AV20); szabványos tekercs BDA; stekker méret 32mm; hajtómű 80 mm/125 mm
BDA08024CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; alapkivitel; feszültség 0...250VAC/DC

Intrastat szám: 84818079
Származási ország: Németország
Súly: 6.78 kg
Rövid cikkszám: SE0220RT1253ABS31BDA08024CSC003326
https://www.stasto.hu/web/image/product.template/203319/image_1920?unique=f96697f

SE02-20-RT1253
pneumatikusan vezérelt ülékes szelep sorozat SE02-RT; NC; ház bronz; tömítés PTFE; belső menetes; folyékony közegekhez; közegáramlással szemben záró; közeghőmérséklet -30...+170°C; G 2"; DN 50mm; üzemi nyomás 0-12,5bar; vezérlő nyomás 3,1-10bar; átmérő hajtómű 125mm
ABS31
szerelt vezérlőszelep sorozat ABS; hangtompító; illeszthető elem: nyomásvezérelt ülékes szelep sorozat SE, tömlőszorító szelepek sorozat PI03, sorozat PI04; 3/2-es mágnesszelep (31A3AV20); szabványos tekercs BDA; stekker méret 32mm; hajtómű 80 mm/125 mm
BDA08024CS
mágnestekercs típus BDA; alapkivitel; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; alapkivitel; feszültség 0...250VAC/DC

1.382,60 € 1382.6 EUR 1.382,60 €

ár kérésre

  • külső menetes
  • belső menetes
  • DN
  • Átmérők hajtómű
  • stekker méret
  • kivitel
  • feszültség
  • Feszültség típusa
  • üzemi nyomás
  • vezérlő nyomás
  • tekercs
  • hajtómű
  • közeghőmérséklet
  • tanusítvány

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
belső menetes G 2"
DN 50 mm
Átmérők hajtómű 125 mm
Tervek
stekker méret 32 mm
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC
Feszültség típusa DC
nyomás
üzemi nyomás 0...12,5 bar
vezérlő nyomás 3,1...10 bar
tulajdonságok
tekercs BDA
hajtómű 80 mm/125 mm
közeghőmérséklet -30...+170 °C
tanusítvány CE
