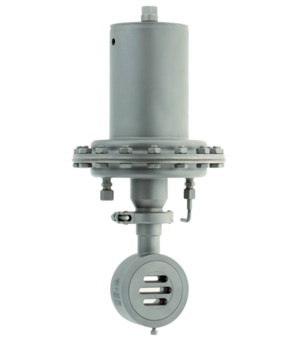

csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408/1.4581; membrán CR; rögzített tányér Edelstahl 1.4571 beschichtet; csúszó tömítő lemez Kohlewerkstoff; névleges méret 100mm; Kvs-érték 62 (40%); karakterisztika linear; nyomástartomány 4...10bar; beépítési hossz 52mm
Származási ország: Németország
Rövid cikkszám: SG17100SWC41001
csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408/1.4581; membrán CR; rögzített tányér Edelstahl 1.4571 beschichtet; csúszó tömítő lemez Kohlewerkstoff; névleges méret 100mm; Kvs-érték 62 (40%); karakterisztika linear; nyomástartomány 4...10bar; beépítési hossz 52mm
Műszaki adatok
| nyomástartomány | 4...10 bar |
|---|---|
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | szén |
| DN | 100 mm |
| nyomástartomány | 4...10 bar |
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | szén |
| DN | 100 mm |
| Kvs-érték | 154 (100%) |
| karakterisztika | lineáris |
| hossz | 52 mm |
SG17-100-SWC4/10-01
Dokumentumok
German / Deutsch
Szerelési és kezelési útmutatók
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Használati útmutató 7,6 MB Frissítve 2026-06-13
