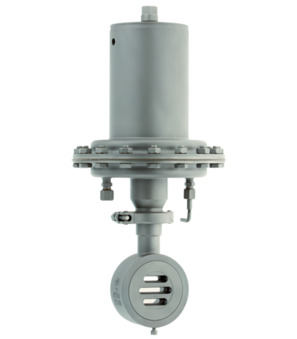

csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408; rögzített tányér rozsdamentes acél 1.4571 bevonattal ellátva; csúszó tömítő lemez SFC; névleges méret 15mm; Kvs-érték 4 (100%); karakterisztika lineáris; nyomástartomány 2...5bar; beépítési hossz 33mm
Származási ország: Németország
Rövid cikkszám: SG1715WWF2502
csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408/1.4581; rögzített tányér rozsdamentes acél 1,4571 bevonattal ellátva; csúszó tömítő lemez SFC; névleges méret 15mm; Kvs-érték 4 (100%); karakterisztika lineáris; nyomástartomány 2...5bar; beépítési hossz 33mm
Műszaki adatok
| nyomástartomány | 2...5 bar |
|---|---|
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | SFC |
| DN | 15 mm |
| nyomástartomány | 2...5 bar |
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | SFC |
| DN | 15 mm |
| Kvs-érték | 2,6 (63%) |
| karakterisztika | lineáris |
| hossz | 33 mm |
SG17-15-WWF2/5-02
Dokumentumok
German / Deutsch
Szerelési és kezelési útmutatók
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Használati útmutató 7,6 MB Frissítve 2026-06-13
