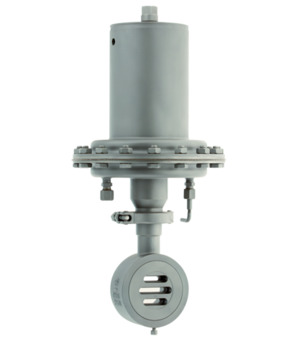

csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408; rögzített tányér STN2; csúszó tömítő lemez STN2/STN3; névleges méret 15mm; Kvs-érték 0,26 (6,3%); karakterisztika linear; nyomástartomány 0,3...1,2bar; beépítési hossz 33mm
Származási ország: Németország
Súly: 8.4 kg
Rövid cikkszám: SG1715WWN0.31.201
csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408; rögzített tányér STN2; csúszó tömítő lemez STN2/STN3; névleges méret 15mm; Kvs-érték 0,26 (6,3%); karakterisztika linear; nyomástartomány 0,3...1,2bar; beépítési hossz 33mm
Műszaki adatok
| nyomástartomány | 0,3...1,2 bar |
|---|---|
| rögzített tányér | STN2 |
| csúszó tömítő lemez | STN2/STN3 |
| DN | 15 mm |
| nyomástartomány | 0,3...1,2 bar |
| rögzített tányér | STN2 |
| csúszó tömítő lemez | STN2/STN3 |
| DN | 15 mm |
| Kvs-érték | 0,26 (6,3%) |
| karakterisztika | lineáris |
| hossz | 33 mm |
SG17-15-WWN0,3/1,2-01
Dokumentumok
German / Deutsch
Szerelési és kezelési útmutatók
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Használati útmutató 7,6 MB Frissítve 2026-06-13
