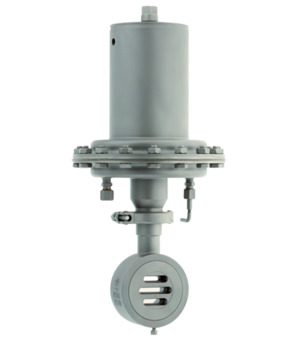

csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408; membrán EPDM; rögzített tányér STN2; csúszó tömítő lemez STN2/STN3; névleges méret 50mm; Kvs-érték 45 (100%); karakterisztika linear; nyomástartomány 4...10bar; beépítési hossz 43mm; tart. tágulási tartály
Származási ország: Németország
Rövid cikkszám: SG1750WWN41001
csúszó tolózár-nyomásszabályozó sorozat SG17; saját közeg által vezérelt; névleges nyomás PN10/40; karimák közé szerelhető kivitel; anyag rozsdamentes acél 1.4408/1.4581; membrán EPDM; rögzített tányér STN2; csúszó tömítő lemez STN2/STN3; névleges méret 50mm; Kvs-érték 45 (100%); karakterisztika linear; nyomástartomány 4...10bar; beépítési hossz 43mm; tart. tágulási tartály
Műszaki adatok
| nyomástartomány | 2...5 bar |
|---|---|
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | SFC |
| DN | 50 mm |
| nyomástartomány | 2...5 bar |
| rögzített tányér | rozsdamentes acél 1.4571 bevonatolt |
| csúszó tömítő lemez | SFC |
| DN | 50 mm |
| Kvs-érték | 45 (100%) |
| karakterisztika | lineáris |
| hossz | 43 mm |
SG17-50-WWN4/10-01
Dokumentumok
German / Deutsch
Szerelési és kezelési útmutatók
1-
PDF
Betriebsanleitung · Gleitschieber-Druckregler Serie SG17 · DE
Használati útmutató 7,6 MB Frissítve 2026-06-13
