Pneumatika · Tömlők tartozékokkal

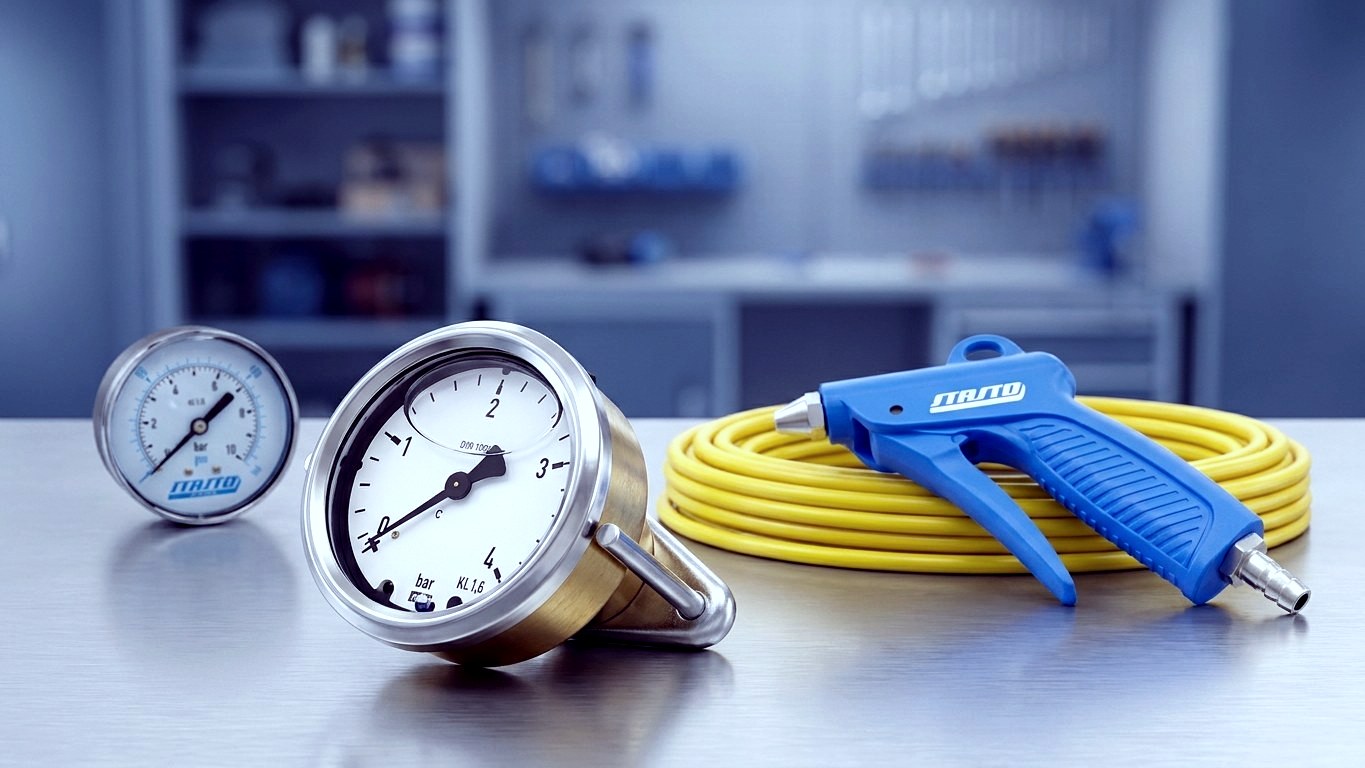

Szövetbetétes sűrített levegő tömlő – légtömlők szerszámhoz és munkahelyre
A szövetbetétes sűrített levegő tömlő köti össze a kompresszort, a karbantartó egységet és a sűrített levegős szerszámot azokon a pontokon, ahol a tömlőt naponta mozgatják, húzzák és éleken vezetik át. A beépített szövetes megerősítés felveszi a nyomásterhelést, és megtartja a tömlő alakját, míg a köpeny felfogja a műhelyi mindennapok mechanikai igénybevételét. A STASTO-nál megtalálja a CA, PV, PV05 és PV07-S sorozatokat, valamint a PV08, PV10 és PV13 sorozatú PVC szövetbetétes tömlőket – méterárú vagy tekercs formájában.
Sorozatok CA · PV · PV05 · PV07-S
Miért a STASTO
Szövétbetétes sűrített levegő tömlők egy áttekintésben
Ahelyett, hogy egyenkénti cikkszámokra kattintva keresne, hasonlítsa össze közvetlenül egymás mellett a sorozatokat, méretcsoportokat és csomagolási egységeket – a hozzájuk illő rögzítési és csatlakozási tartozékokkal együtt.
Négy tömlősorozat egy áttekintésben
A CA, PV, PV05 és PV07-S sorozat lefedi az igényeket a finom szerszámvezetéktől a elosztóvezetékig. A méretcsoportok és kivitelek itt közvetlenül egymás mellett hasonlíthatók össze.
4-től 38 mm-ig terjedő belső átmérő
A választék a 4 mm belső átmérőjű PV-10/4-től a 38 mm belső átmérőjű PV-48/38-ig terjed – közöttük a szokásos üzemi méretek: 6,3 / 8 / 9 / 10 / 12,7 / 16 / 19 és 25 mm. A cikkszámban szereplő méret a külső és belső átmérőt jelöli.
Folyóméter vagy tekercs
Sok méret elérhető folyóméterben egyedi igényekhez, illetve tekercsben karbantartáshoz és sorozatszereléshez. Ez a cikkszám hosszmegadásáról ismerhető fel, például CA-19/12,7-BK-1-YA a CA-19/12,7-BK-0050-YA-val szemben.
Tartozékok ugyanabból a kínálatból
A 157-es, HC01-es és HC02-es sorozatú tömlőbilincsek, a HB01-es sorozatú tömlőtörés-biztosítók és az ISO 7241-1 B sorozat szerinti csatlakozók ugyanabból a katalógusból származnak – összehangolva az itt felsorolt tömlőméretekkel.
Elérhetőség
Elérhetőség, hosszúságok és rendelés
Az elérhetőség sorozatonként és méretenként eltérő. Az aktuális státuszt közvetlenül az adott termékkártyán láthatja; a többi változat szállítási határidejét kérésre megadjuk.
Státusz termékváltozatonként
A raktáron tartott méretek fel vannak tüntetve a termékkártyán. Szándékosan nincs egységes állítás a teljes választékra vonatkozóan – a konkrét változat a mérvadó.
Kiszerelési hosszak sorozatonként
A tekercshosszak sorozatonként eltérőek (többek között 25 m és 50 m kiszerelésben). Az elérhető hossz a cikkszámból és a vonatkozó adatlapból derül ki.
Méteráru szabásra
A -1 hosszjelölésű változatok folyóméterben kaphatók – praktikus megoldás konfekcionáláshoz, szervizkocsikhoz és egyedi igényekhez.
Speciális méretek és projektmennyiségek
Olyan méretre vagy színkivitelre van szüksége, amely nincs listázva, vagy nagyobb mennyiségre egy projekthez? Keressen minket – megvizsgáljuk Önnek a beszerzést és a határidőt.
Termékkínálat
Sűrített levegős tömlők és tartozékok áttekintése
Hat terület a „Tömlők tartozékokkal” alkalmazási világból – a szerszámvezetéktől a konfekcionálásig.
Kiválasztási segédlet
A megfelelő sűrített levegő tömlő kiválasztása
Általában négy adat elegendő a megfelelő variáns kiválasztásához. Mind a négy közvetlenül megtalálható a cikkszámban és az adatlapon.
Belső átmérő és cikkszám
- A belső átmérő határozza meg a térfogatáramot
- Ez határozza meg, mennyi levegő jut el milyen nyomásveszteség mellett. Ha túl kicsi az átmérő, a nyomás leesik a szerszámnál; ha túl nagy, a tömlő szükségtelenül nehéz és merev lesz.
- Gyakorlati ökölszabály
- Szerszámcsatlakozás kicsi (6,3–9 mm), munkahelyi vezeték közepes (10–16 mm), elosztóvezeték nagy (19–38 mm). Mindig a sűrített levegős fogyasztó gyártói adata a mérvadó.
- A cikkszám leolvasása
- A CA-19/12,7-BK-0050-YA példáján: CA = sorozat, 19/12,7 = külső-/belső átmérő mm-ben, BK = színjelölés, 0050 = tekercshossz méterben; -1 a folyóméterre utal.
- Sorozatok közötti összehasonlítás
- Ez a séma végigvonul a CA, PV, PV05, PV07-S sorozatokon, valamint a PVC sorozatokon (PV08, PV10 és PV13) – így a méretek közvetlenül összehasonlíthatók.
Üzemi feltételek, csatlakozás és rögzítés
- Üzemi nyomás és hőmérséklet
- A megengedett üzemi nyomás, a hőmérséklet-tartomány és a közegellenállás sorozatonként és részben méretenként is eltér. Mindig az adott variáns adatlapjával kell egyeztetni.
- Olaj-, vegyszer- vagy kültéri alkalmazás
- Speciális felhasználási feltételek esetén vegye fel velünk a kapcsolatot – közösen kiválasztjuk a megfelelő sorozatot.
- Tömlőbilincs feszítési tartomány szerint
- A bilincs kiválasztása a tömlő külső átmérője alapján történik: a 157-es sorozat 2-fülű tömlőbilincsei (157A–157T), valamint a HC01 és HC02 sorozatú bilincsek.
- Gyorscsatlakozó ISO 7241-1 B sorozat szerint
- Az ISO 7241-1 B sorozat szerinti gyorscsatlakozó dugók és hüvelyek több névleges átmérőben és anyagkivitelben elérhetők.
- Tömlőtörés-biztosító HB01 sorozat
- A tömlő sérülése vagy szakadása esetén korlátozza a légáramlást. A kiválasztás névleges átmérő és átfolyási tartomány alapján történik; a -LF és -HF kivitelek ebben térnek el egymástól.
Sorozat-összehasonlítás
A CA, PV, PV05, PV07-S sorozat és a PVC sorozatok összehasonlítása
A sorozatok felépítésben, színkivitelben és a lefedett mérettartományban különböznek egymástól. Az egyes változatok műszaki jellemzőit a vonatkozó adatlapon találja meg.
| CA | PV05 | PV07-S | PV | PV08/PV10/PV13 | |
|---|---|---|---|---|---|
| Jellemző besorolás | Klasszikus sűrített levegő tömlő szövetbetéttel | Sűrített levegő tömlő szövetbetéttel, csatlakozó- és szerszámvezetékhez | Sűrített levegő tömlő fokozott tömlőfal-követelményekkel | Szövetbetétes tömlő a legszélesebb méretválasztékkal | PVC szövetbetétes tömlő, átlátszó vagy színjelöléssel ellátva |
| Méretek (példák) | CA-11/6,3-tól CA-33,5/25-ig | PV05-11/6,3-tól PV05-33,5/25-ig | többek között PV07-15/8 és PV07-16/9 | PV-10/4-től PV-48/38-ig | PV10-8/4-től PV08-41/32-ig |
| Belső átmérő | 6,3-tól 25 mm-ig | 6,3-tól 25 mm-ig | 8 és 9 mm | 4-38 mm | 4-32 mm |
| Színjelölés a cikkszámban | BK | BU | BU | BU, NA, LGN | NA, YE |
| Kiszerelés | Méteráru és 50 m-es tekercs | Méteráru és tekercs | Méteráru | Méteráru és tekercs | 25 m-es és 50 m-es tekercs |
| Példa cikkszám | CA-14,5/9-BK-1-YA | PV05-19/12,7-BU-1 | PV07-16/9-BU-1-S | PV-20/13-NA-1 | PV13-25,8/19-YE-0050 |
Felhasználási területek
Hol alkalmaznak szövetbetétes sűrített levegő tömlőt
A munkapadi szerszámcsatlakozástól a csarnok elosztóvezetékéig – a méret a levegőigényhez és a vezetékhosszhoz igazodik.
Sűrített levegős szerszámok a munkapadnál
Csavarbehajtókat, fúrógépeket, vésőkalapácsokat és kifúvópisztolyokat rövid, flexibilis csatlakozóvezetékeken keresztül látnak el levegővel. Jellemzően 6,3–9 mm belső átmérő használatos, például CA-11/6,3-BK-1-YA vagy PV05-14,5/9-BU-1.
Elosztó- és tápvezetékek a csarnokban
A kompresszortól a karbantartó egységen át a vételezési pontig a keresztmetszet a vezetékhosszal és a levegőigénnyel együtt nő. Ezekhez a szakaszokhoz 12,7 mm-től kezdődő méretek jöhetnek szóba, például CA-23/16-BK-0050-YA vagy PV-34/25-NA-0050 tekercsáruként.
Karbantartás és mobil alkalmazás
A szervizkocsiban vagy váltakozó vételezési pontoknál a gyors szerelhetőség számít: tömlő méretre vágása, tülle behelyezése, rögzítés a 157-es sorozatú kétfüles tömlőbilinccsel. Erre a célra az -1 jelölésű méteráru a gyakorlati megoldás.
Fokozott biztonsági igényű munkahelyek
Ahol a tömlőket fej fölött vezetik vagy személyek közelében helyezik el, ott a vezetékbe a HB01 sorozatú tömlőtörés-biztosítót kell beépíteni. Ez sérülés vagy szakadás esetén korlátozza a levegőáramlást; a -LF és -HF kivitelek az átfolyási tartományban térnek el egymástól.
Vizuális ellenőrzés és vezetékjelölés
A PV08, PV10 és PV13 sorozatú PVC szövetbetétes tömlők ott célszerűek, ahol egy átlátszó vagy színesen jelölt tömlő megkönnyíti a munkahelyen több médiavezeték megkülönböztetését. A médiaellenállóságot az adott adatlap tartalmazza.
Speciális üzemi körülmények
Olaj-, vegyszer- vagy kültéri alkalmazásnál a médiaellenállás és a hőmérséklet-tartomány dönti el a sorozatválasztást. Ezek az értékek változatonként eltérőek – szívesen segítünk kiválasztani Önnel közösen a megfelelő kivitelt.
Így rendeljen
Három lépésben a megfelelő tömlőhöz
A mérettől a kiszerelésen át a kész konfekcionálásig.
Belső átmérő meghatározása
A fogyasztó levegőigénye és a vezeték hossza határozza meg a belső átmérőt. A kínálat 4-től 38 mm-ig terjed – a sűrített levegős szerszám gyártói előírása irányadó marad.
Sorozat és kiszerelés kiválasztása
Válasszon a CA, PV, PV05, PV07-S sorozat vagy egy PVC sorozat közül, és döntsön a folyóméter (-1) és a tekercs (pl. -0025 vagy -0050) között. Egyeztesse az üzemi nyomást és hőmérsékletet a változat adatlapjával.
Tartozékok kiegészítése és érdeklődés
Egészítse ki a szükséges befogási tartománynak megfelelő tömlőbilinccsel, az ISO 7241-1 B sorozat szerinti csatlakozóval, és igény esetén egy HB01-es sorozatú tömlőtörés-biztosítóval. Speciális méretek vagy projektmennyiségek esetén keressen minket.
GYIK
Gyakori kérdések a sűrített levegő tömlőkről
Válaszok a felépítésről, méretekről, kiszerelésekről és tartozékokról.
Mit jelent a „szövetbetétes” kifejezés egy sűrített levegő tömlőnél?
A belső mag és a külső köpeny között egy beágyazott textilszövet fut, amely felveszi az üzemi nyomásból eredő erőket. Ez megakadályozza a tömlő kitágulását, és növeli az alakstabilitást a nem megerősített tömlőkhöz képest. Ezért a szövetbetétes tömlők jelentik a szabványt a szerszámokhoz és munkahelyekhez vezető sűrített levegő vezetékeknél.
Melyik belső átmérő a megfelelő?
A mérvadó tényezők a csatlakoztatott szerszám levegőigénye és a vezeték hossza: kéziszerszámokhoz jellemzően 6,3–9 mm, munkahelyi és bevezető vezetékekhez 10–16 mm, elosztóvezetékekhez 19 mm és afölött. A kínálat 4–38 mm belső átmérőt fed le – a keresett közbenső méretek, mint például 13, 16 vagy 20 mm, szintén megtalálhatók a listában.
Kaphatók a sűrített levegő tömlők méteráruként?
Igen. Sok méret kapható folyóméterben (-1 hosszúságjelölés) és tekercsben is (pl. -0025 vagy -0050). Hogy egy adott mérethez mely kiszerelések érhetők el, azt a megfelelő terméknél láthatja.
Miben különböznek a CA, PV, PV05 és PV07-S sorozatok?
A felépítésben, a színkivitelben és a lefedett mérettartományban térnek el egymástól: a CA és a PV05 a klasszikus szerszám- és műhelyterületet fedi le 6,3–25 mm között, a PV sorozat 4–38 mm-rel a legszélesebb tartományt kínálja, a PV07-S pedig a tömlőfal megnövelt igényeit szolgálja ki. A sorozatonkénti műszaki jellemzőket az adott adatlapon találja.
Hogyan olvasható le a sűrített levegős tömlő cikkszáma?
A cikkszám tartalmazza a sorozatot, a külső/belső átmérőt, a színjelölést és a kiszerelési hosszt. Példa: CA-19/12,7-BK-0050-YA: CA = sorozat, 19/12,7 = külső/belső átmérő mm-ben, BK = színjelölés, 0050 = tekercshossz méterben; -1 a folyóméterre utal.
Melyik tömlőbilincs illik a tömlőmhöz?
A bilincset a szorítási tartomány alapján kell kiválasztani a tömlő külső átmérőjéhez igazítva. Rendelkezésre állnak a 157-es sorozat (157A-tól 157T-ig) kétfüles tömlőbilincsei, valamint a HC01 és HC02 sorozatú bilincsek – a külső átmérő a tömlő cikkszámának első helyén szerepel.
Mikor van szükségem tömlőszakadás-biztosítóra?
A HB01 sorozatú tömlőszakadás-biztosítót akkor kell beépíteni a vezetékbe, ha a tömlőket fej fölött vezetik, vagy azok személyek közvetlen közelében találhatók. Ez korlátozza a légáramlást, ha a tömlő megsérül vagy leszakad; a méretezés a névleges átmérő és az átfolyási tartomány alapján történik, ahol az -LF és -HF kivitelek különböznek egymástól.
Milyen csatlakozók illenek a sűrített levegős tömlőhöz?
Gyors szerszámcseréhez az ISO 7241-1 B sorozat szerinti önzáró csatlakozó dugók és csatlakozó hüvelyek alkalmasak. Több névleges méretben és anyagkivitelben – sárgaréz, POM és rozsdamentes acél – elérhetők; a megfelelő névleges méretet a vezeték belső átmérője határozza meg.
Ehhez illik még
Kapcsolódó kategóriák
Csatlakozás, biztosítás és rokon tömlőfajták ugyanabból a katalógusból.
Következő lépés
Szövetbetétes sűrített levegő tömlő konfigurálása
Hasonlítsa össze a méretet, sorozatot és kiszerelést a webáruházban – vagy egyeztesse velünk a méretezést, ha üzemi körülmények, egyedi méretek vagy projektmennyiségek is szerepet játszanak.
