Pneumatika karbantartás

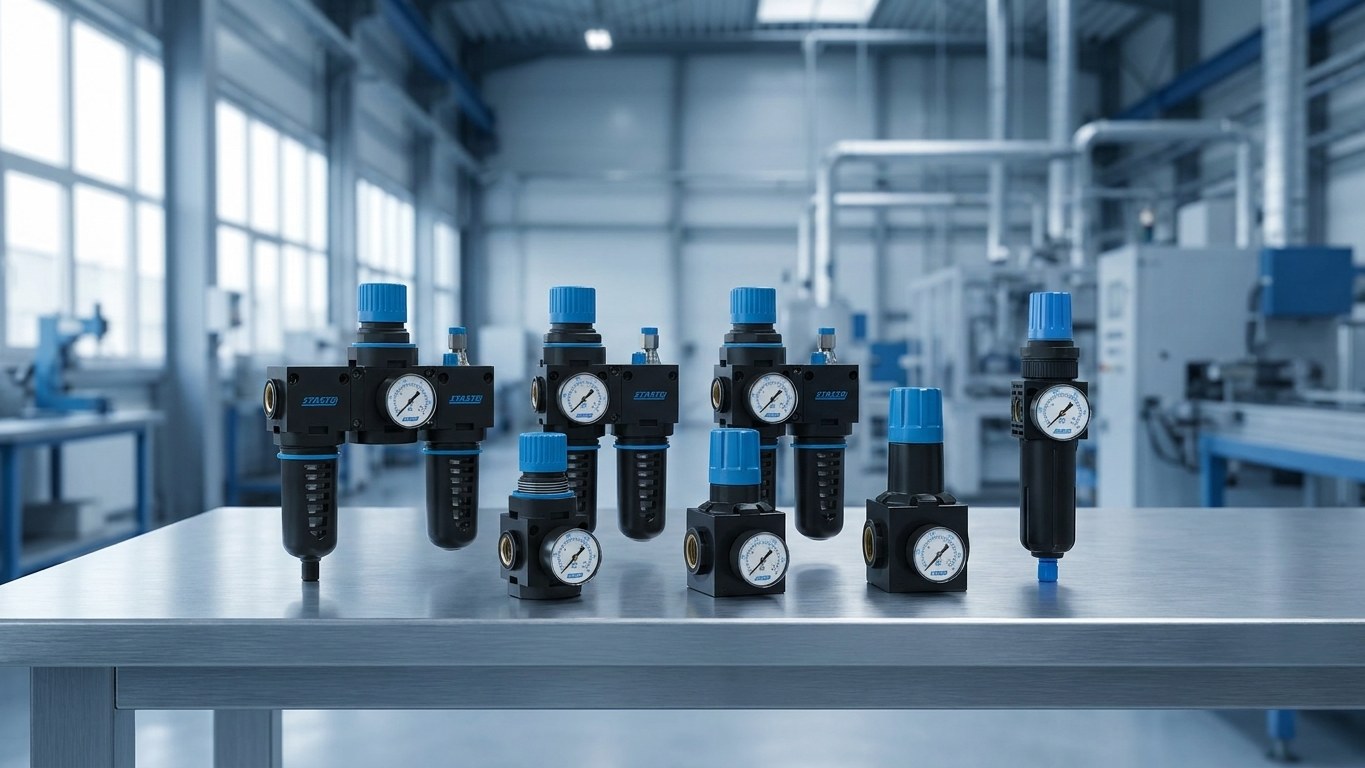

Szűrőnyomásszabályozó sűrített levegőhöz – szűrő és szabályozó egy egységben
A szűrőnyomásszabályozó két funkciót egyesít egyetlen készülékben: megtisztítja a sűrített levegőt a kondenzátumtól és a szennyeződésektől, miközben állandó értéken tartja a beállított munkanyomást. A szűrő és a szabályozó különálló beszerelése helyett helyet, csatlakozókat és szerelési időt takarít meg. A STASTO-nál megtalálja az FR01/FR és Gold FR04 sorozatú szűrőnyomásszabályozókat a leggyakoribb csatlakozóméretekben G1/4-től G1-ig – ipari pneumatika karbantartáshoz tervezve, folyamatos üzemre méretezve.
Szűrés és szabályozás egy házban
Előnyök
Miért válasszon STASTO szűrő-nyomásszabályozót?
A szűrő-nyomásszabályozók csökkentik az alkatrészek és szivárgási pontok számát, állandó szekunder nyomást tartanak fenn, és megbízhatóan elvezetik a kondenzátumot – robusztus kivitelben, ipari folyamatos üzemre tervezve.
Két funkció, egy készülék
Szűrés és szabályozás egy házban: kevesebb alkatrész, kevesebb szivárgási pont, kompaktabb karbantartási egység.
Meghatározott szűrőfinomság sorozatonként
Szűrőbetét 20 µm az FR01/FR sorozatnál, 5 µm a Gold-sorozat FR04-M típusánál – az alkalmazás által megkövetelt levegőminőséghez igazítva.
Állandó szekunder nyomás
Állítható nyomástartomány 0,5…8 bar (FR01/FR) ill. 0,5…10 bar (FR04-M), szekunder szellőztetéssel a kimeneti nyomás pontos csökkentéséhez.
Félautomata leürítő szelep
A keletkező kondenzátum megbízhatóan elvezethető manuális beavatkozás nélkül.
Választék
Szűrő-nyomásszabályozó sorozatok és kiegészítő szabályozók
Az FR01/FR szabványos FRL-sortól az FR04 Gold-szérián át (manométeres és mikrovariánsokkal) a tiszta nyomásszabályozókig és precíziós nyomásszabályozókig.
Sorozatok összehasonlítása
FR01/FR és Gold FR04-M összehasonlítása
A szabványos FR01/FR sor és a kompakt Gold-változat FR04-M a szűrési finomságban, a nyomástartományban, a bemeneti nyomásban és a tartály kialakításában különbözik egymástól.
| FR01/FR | Gold FR04-M | |
|---|---|---|
| Vonal | FRL szabványos vonal | Gold vonal, kompakt |
| Szűrőbetét | 20 µm | 5 µm |
| Nyomástartomány | 0,5…8 bar | 0,5…10 bar |
| Max. előnyomás | 16 bar | 25 bar |
| Átfolyás | 1200 Nl/min-ig (G1/4, 6,3 bar, Δp = 1 bar) | 900 Nl/min-ig (G1/4, 6 bar, Δp = 1 bar) |
| Tartály | Műanyag védőkosárral | Fém |
| Leeresztő szelep | félautomata | félautomata |
Alkalmazási területek
Hol dolgoznak a szűrőnyomásszabályozók
A gépbemenettől az elosztószinten át a teljes FRL-egységig – a szűrőnyomásszabályozók ott kondicionálják a sűrített levegőt, ahol szükség van rá.

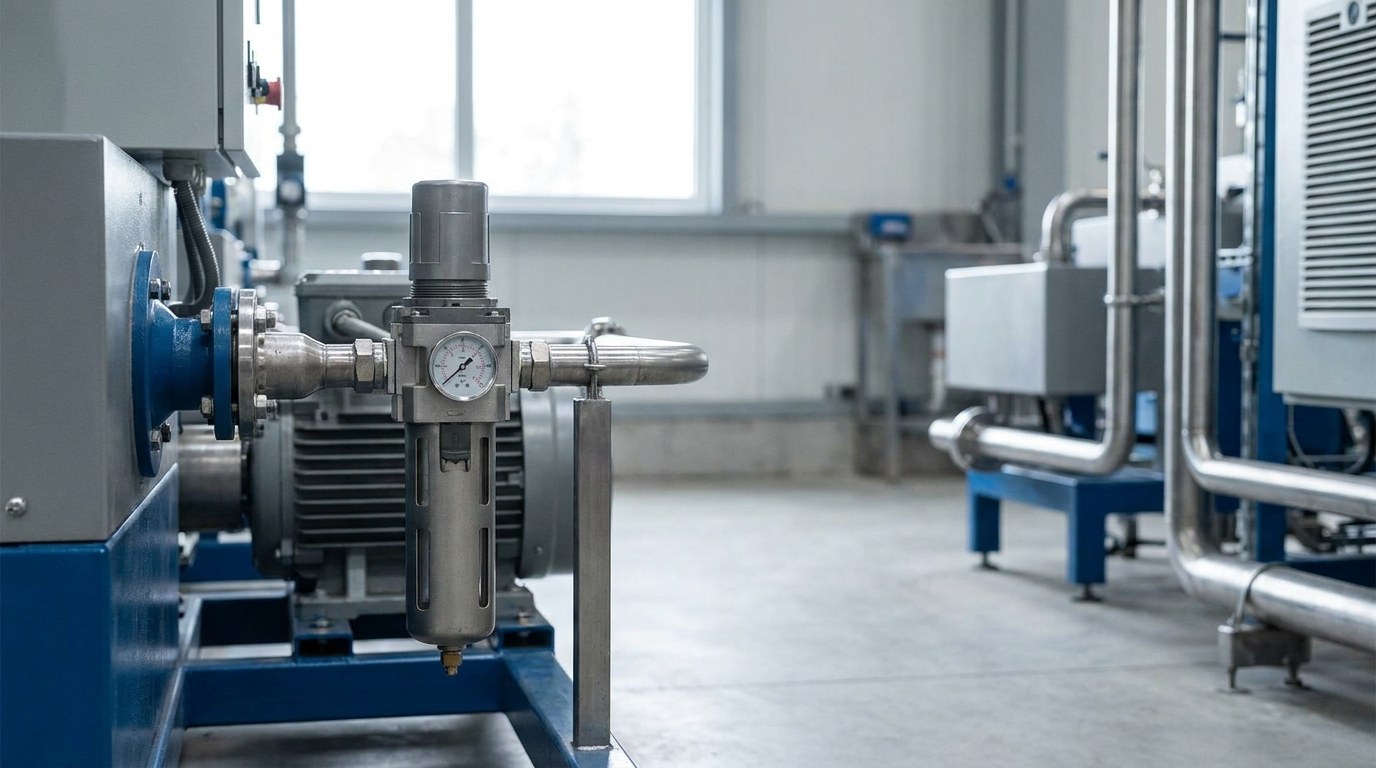

Gépbemenet / karbantartóegység
A szűrőnyomásszabályozó közvetlenül a gép belépési pontján kondicionálja a sűrített levegőt, és beállítja a szükséges munkanyvomást.
Kompresszor- és elosztószint
Központi kondicionálóállomásként az egyes vezetékágakba történő további elosztás előtt.

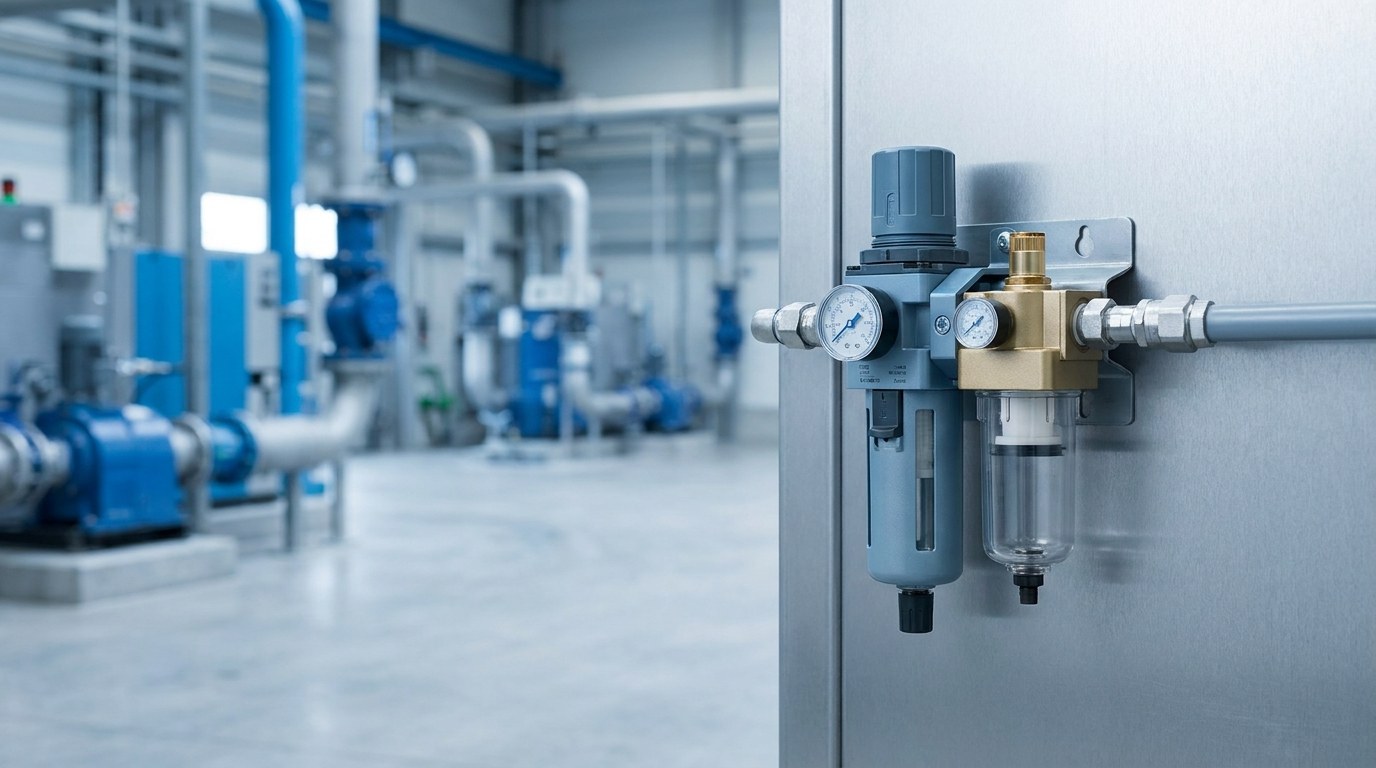

FRL-egység részeként

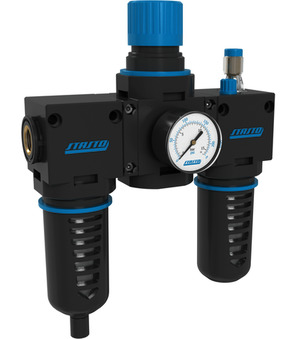

Az L sorozatú olajozóval együtt a szűrőnyomásszabályozó kompakt karbantartóegységet alkot – teljes egységként elérhető MU201/FRL és MU301/FRL3, valamint Gold MU204/MU304 kivitelben.

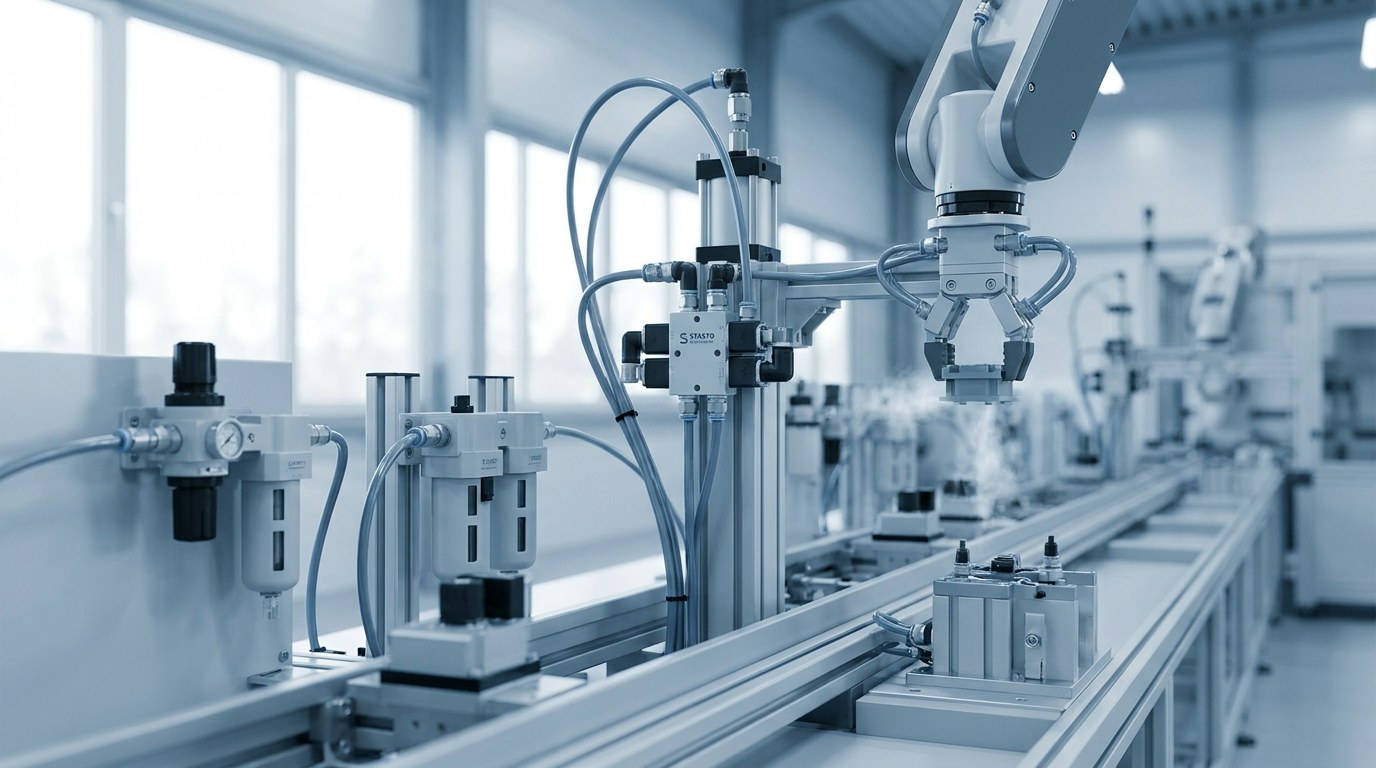

Szerelő- és gyártósorok
Állandó munkanyomás és tiszta levegő a gyártósor mentén pneumatikusan működtetett állomásokon.

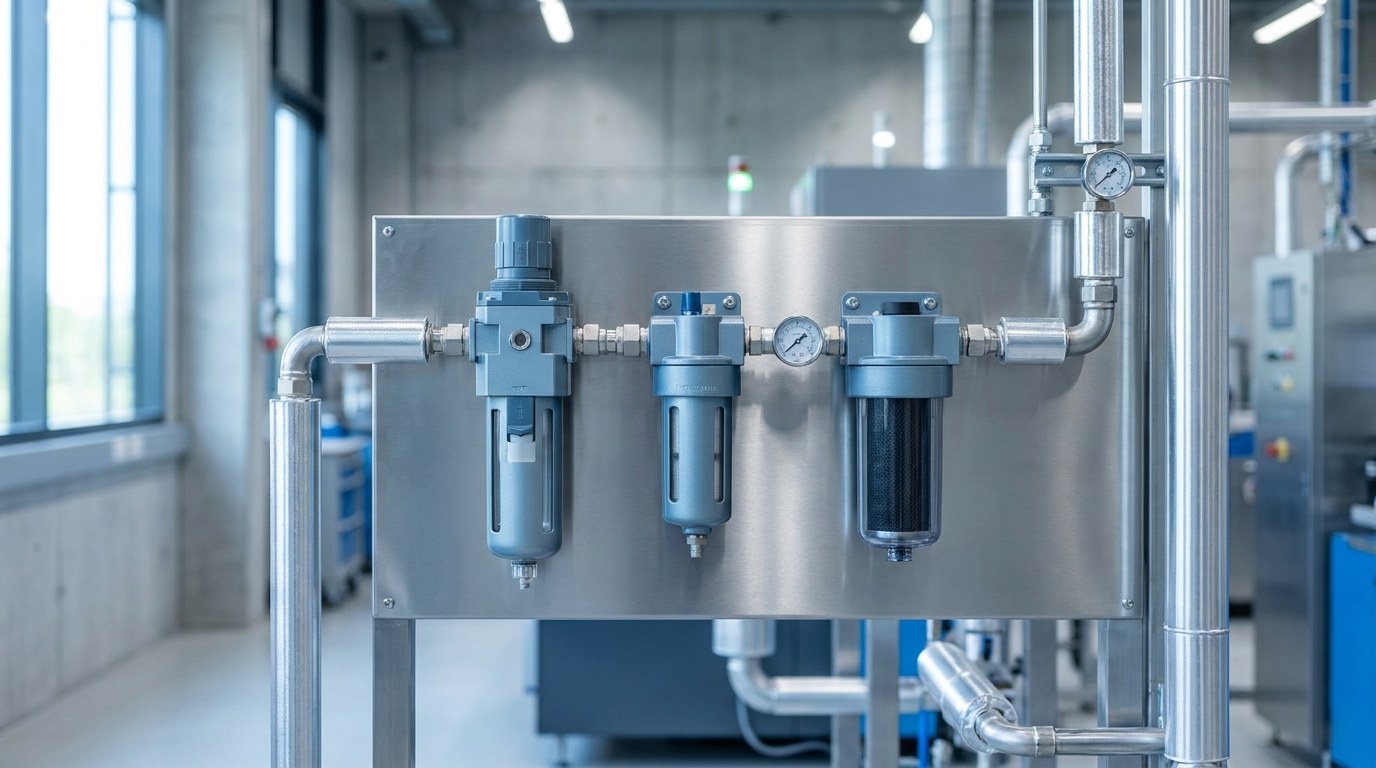

Fokozott tisztasági igényű rendszerek
Finomabb levegőminőségről az 5 µm-es FR04-M fokozat gondoskodik, kiegészítve MF sorozatú mikroszűrőkkel és FI01-AC sorozatú aktívszenes szűrőkkel.
Ipari környezetek kemény körülmények között
A fém kivitelű szelepek, mint a Gold FR04-M, nagyobb mechanikai terhelést is kibírnak a beépítési helyen.
Útmutató
Szűrőnyomás-szabályozó helyes kiválasztása
A szűrési finomság, a csatlakozó mérete és a nyomástartomány határozza meg, melyik sorozat illik az Ön pneumatikai alkalmazásához. Ez az útmutató segít a konfigurációban.
Felépítés és funkció
- Szűrőnyomás-szabályozó vagy különálló komponensek
- A szűrőnyomás-szabályozó mindkét funkciót egyetlen házban egyesíti, megtakarítva a csatlakozókat, a szivárgási pontokat és a helyet. A különálló komponensek akkor érdemesek, ha a szűrő és a szabályozó eltérő pontokra kerül, vagy nagy szennyezési terhelés lép fel.
- Másodlagos szellőztetés
- Lehetővé teszi a kimeneti nyomás pontos csökkentését a rendszer leengedése nélkül.
- Félautomata leürítő szelep
- A kondenzátumot automatikusan elvezeti, manuális beavatkozás nélkül.
- Tartály kivitel
- Műanyag tartály védőkosárral (FR01/FR) vagy fémtartály (Gold FR04-M), a mechanikai igénybevételtől függően.
Méretezés
- Szűrési finomság
- Általános sűrített levegőhöz a 20 µm-es fokozat (FR01/FR) szokásos, finomabb levegőhöz az 5 µm-es fokozat (FR04-M). Még finomabb követelményekhez MF sorozatú mikroszűrő és FI01-AC sorozatú aktívszén-szűrő áll rendelkezésre.
- Csatlakozó mérete
- G1/4, G3/8, G1/2 vagy G1 – a csőkeresztmetszethez és a szükséges átfolyáshoz igazodva. A túl kis csatlakozó nyomásveszteséget okoz.
- Nyomástartomány
- 0,5…8 bar (FR01/FR) illetve 0,5…10 bar (FR04-M). A munkaközi nyomásnak ezen belül kell lennie, az előnyomás nem haladhatja meg a maximális értéket.
- Átfolyás
- Az egyes kivitelek Nl/min-ben megadott átfolyási értékét vegye figyelembe a nyomásveszteség elkerülése érdekében.
Elérhetőség és szolgáltatás
Változatok, elérhetőség és tanácsadás
Szűrő-nyomásszabályozókat számos kivitelben kínálunk csatlakozóméret, szűrőfinomság, tartálykialakítás és nyomástartomány szerint. Hogy melyik változat rövid határidőn belül elérhető, a sorozattól és a konfigurációtól függ.
Elérhetőség változatonként
Az aktuális elérhetőséget és szállítási határidőt az adott terméklapon láthatja, vagy érdeklődésre megadjuk.
Széles DACH-szortiment
Szabványos csatlakozók, manométeres változatok (FR04-P) és kompakt méretek (FR04-M) – egy kézből.
Tanácsadás egyedi konfigurációkhoz
Nagyobb mennyiségek vagy egyedi konfigurációk esetén értékesítési csapatunk segít a megfelelő sorozat kiválasztásában.
Gyakori kérdések
Szűrő-nyomásszabályozó – gyakori kérdések
Válaszok a működéssel, kiválasztással és a sűrítettlevegő-karbantartásba való beépítéssel kapcsolatban.
Mi a szűrő-nyomásszabályozó?
A szűrő-nyomásszabályozó olyan sűrítettlevegő-alkatrész, amely egyetlen házban egyesíti a szűrőt és a nyomásszabályozót. Eltávolítja a kondenzátumot és a szennyeződéseket a sűrített levegőből, miközben állandón tartja a beállított kimeneti nyomást.
Mi a különbség a szűrő-nyomásszabályozó és a nyomásszabályozó között?

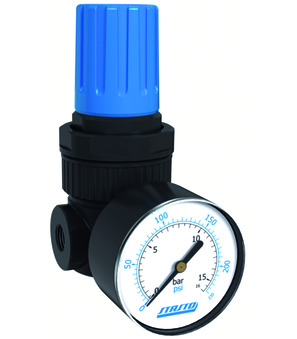

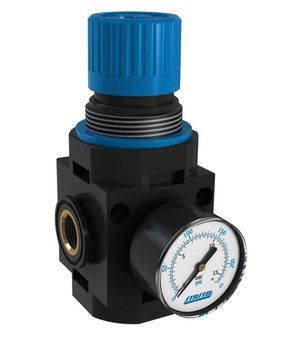

A hagyományos nyomásszabályozó csak a nyomást szabályozza, a szűrő-nyomásszabályozó emellett a sűrített levegő szűrését is elvégzi. Ha a levegő már szűrt, elegendő egy nyomásszabályozó (pl. RE01/R sorozat); ahol az előkészítés és a szabályozás együttesen szükséges, a szűrő-nyomásszabályozó a helytakarékos megoldás.
Milyen szűrőfinomságú a STASTO szűrő-nyomásszabályozó?
Az FR01/FR sorozat 20 µm-es szűrőbetéttel működik, a Gold sorozat FR04-M pedig 5 µm-essel. Az egyes változatokhoz elérhető további finomságokat a terméklapon találja.
Milyen csatlakozóméretek állnak rendelkezésre?
A szűrő-nyomásszabályozók a legelterjedtebb G1/4-től G1-ig terjedő csatlakozóméretekben kaphatók. A pontos elérhetőség sorozatonként és változatonként eltér, és az adott terméklapon tekinthető meg.
A szűrőnyomásszabályozó részét képezi-e egy karbantartó egységnek?
Igen. Kenőanyag-adagolóval együtt FRL karbantartási egységet alkot. A STASTO MU201/FRL és MU301/FRL3 sorozatú komplett egységeket, valamint a Gold változatokat MU204/MU304 kivitelben is forgalmaz.
Milyen nyomástartományt fednek le a sorozatok?
A beállítható nyomástartomány 0,5…8 bar (FR01/FR), illetve 0,5…10 bar (FR04-M). A szükséges munkanyomásnak ezen a tartományon belül kell lennie, az előnyomás nem haladhatja meg az adott maximális értéket (16, illetve 25 bar).
