Tolólapos szelepek – szabályozó, állító és elzáró szelepek igényes alkalmazásokhoz

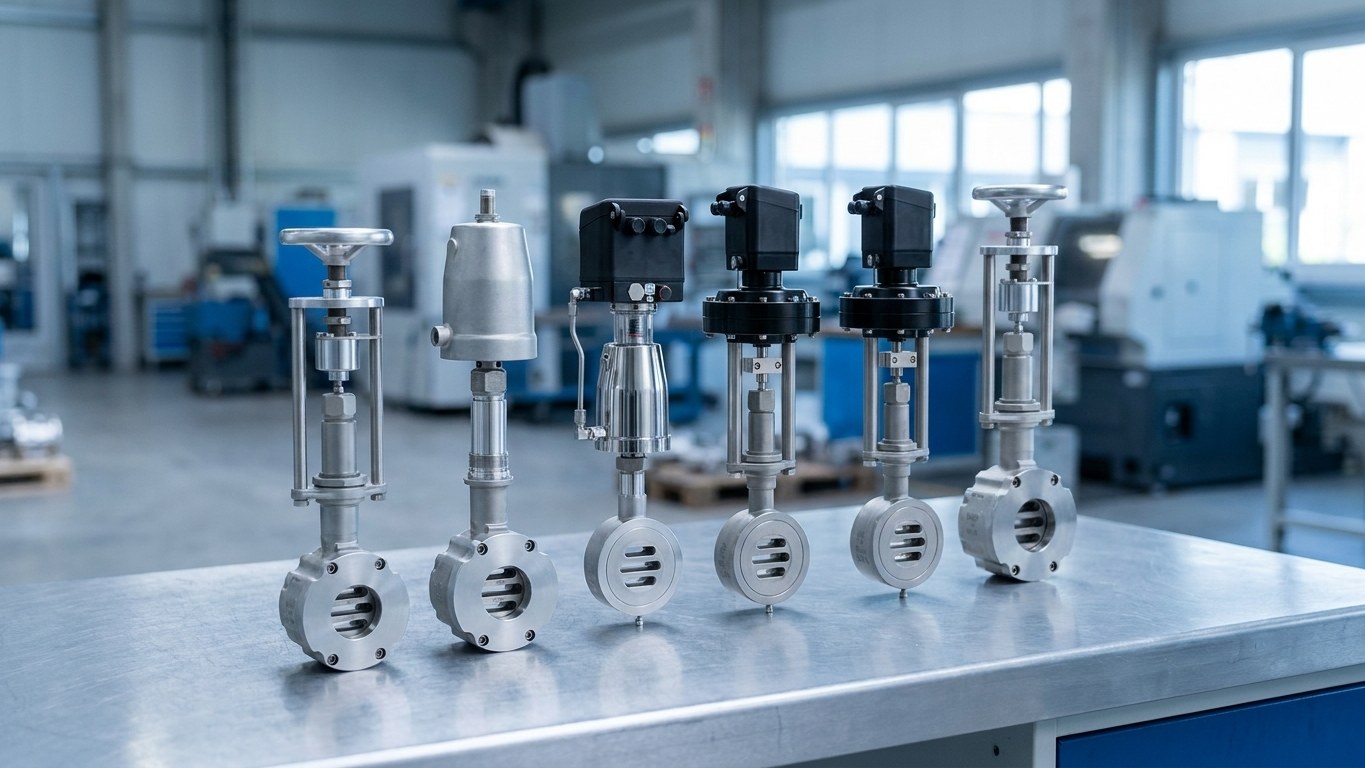

A STASTO tolólapos szelepei megbízhatóan szabályozzák, állítják és zárják el a semlegestől az erősen agresszív közegekig azokat az alkalmazásokat, ahol a hagyományos ülőszelepes megoldások már nem elegendők – −60 °C-tól +350 °C-ig, nagy nyomáskülönbségek mellett, kompakt közbenső karimás kialakításban. Legyen szó magas hőmérsékletű folyamatról, kriogén alkalmazásról, gumiabroncs-iparról vagy vegyiparról: kínálatunkban az SG01–SG17 sorozatok teljes választéka megtalálható – kéziszelepként, elzárószelepként, pneumatikus vagy elektromos szabályozószelepként, valamint nyomásszabályozóként.
GS1 sorozat közbenső karimás kivitelben
Miért STASTO
Miért válasszon STASTO csúszótoló szelepet
Robusztus szelepkialakítás, széles hajtáskínálat és alkalmazástechnikai tanácsadás – a precíz szabályozáshoz és biztonságos elzáráshoz igényes folyamatokban.
Made in Europe
Robusztus szelepkialakítás európai gyártásból – rövid beszerzési utakkal és megbízható minőséggel.
Magas és alacsony hőmérséklet
Közegahőmérséklet −60 °C-tól +350 °C-ig egy kivitelben (elektromos SG08 sorozat +230 °C-ig).
Bevált csúszótoló elv
Rendkívül kis löket a rövid kapcsolási időkhöz, nagy kapcsolási teljesítmény és magas kvs-értékek kis tömeg mellett.
Széles hajtómű-választék
Kézi kerék, pneumatikus dugattyús vagy membrán hajtómű, elektromos motor hajtómű – plus saját közegvezérelt nyomásszabályozó.
Működési elv
Hogyan működik a csúszótárcsás szelep
A csúszótárcsás szelep két tömítőtárcsán alapul – egy rögzített és egy mozgó –, amelyek sík felületen csúsznak egymáson. Az átmenő nyílások átfedése szabályozza az átfolyó keresztmetszetet: nyit vagy zár. A vezérlőút rendkívül rövid, mivel csupán a mozgó tárcsát kell a közegáramlásra merőlegesen elmozdítani, nem kell kúpot ülékre hajtani.
Előnyök az ülékes szelepekkel szemben
- Kis működtetési erő
- Kompakt hajtóművek is elegendők, még nagy nyomáskülönbség esetén is.
- Gyors kapcsolási idők
- Rövid reakció- és kapcsolási idők a kis löket révén.
- Nagy kvs-értékek
- Nagy átfolyási értékek kompakt közbenső karimás kivitelben, kis tömeggel.
- Választható karakterisztika
- Lineáris vagy egyenlő százalékos karakterisztika – precíz szabályozáshoz vagy meghatározott elzáráshoz.
Kialakítás és anyagok
- Közbenső karimás kivitel
- Kompakt és könnyű – helyet takarít meg, megkönnyíti a beépítést és a karbantartást.
- Anyagok
- Szén-acél vagy rozsdamentes acél 1.4408 / 1.4581 semleges és erősen agresszív közegekhez.
- Nyomásfokozatok
- Standard PN16/40 (GS1 sorozat), magasabb fokozatok PN100 / ANSI600-ig a GS3 sorozaton keresztül.
- Opciók
- Fémhullámcső, visszajelzés, határjelző, integrált i/p-pozícionáló.
Meghajtási típusok
Hajtásvariánsok összehasonlítása
A kézi kézkeréktől a pneumatikus dugattyús és membrános hajtásokon át az elektromos motoros hajtásig – a megfelelő hajtástípus a funkciótól, a segédenergiától és a hőmérsékleti tartománytól függ.
| Kézkerék | Pneumatikus dugattyús | Pneumatikus membrános | Elektromos motoros | |
|---|---|---|---|---|

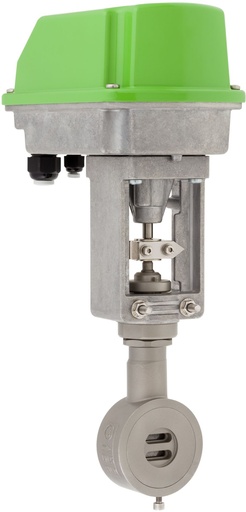

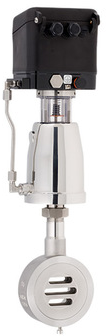

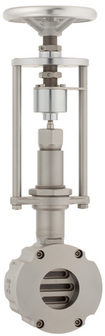

| Sorozatok | SG01/SG02 | SG05/SG06 | SG07/SG09 | SG08 |
| Funkció | Elzárás & szabályozás (kézi) | Beállítás/szabályozás | Beállítás/szabályozás | Beállítás/szabályozás |
| Segédenergia | Nincs | Sűrített levegő | Sűrített levegő | Áram (nem szükséges pneumatika) |
| Hőmérséklet-tartomány | −60…+350 °C | −60…+350 °C | −60…+350 °C | −60…+230 °C |
| Névleges átmérő | DN15…DN150 | DN15…DN150 | DN15…DN250 (GS3) | DN15…DN125 |
| Jellemző alkalmazás | Manuális, segédenergia nélkül | Gyors reakcióidők | Nagy differenciálnyomások | Sűrített levegő nélküli rendszerek |
Kialakítások és sorozatok
Tolólapátos szelepek áttekintése
A GS1 sorozat összes kivitele közbenső karimás kialakításban, szénacélból vagy rozsdamentes acélból (1.4408 / 1.4581), standard névleges nyomás PN16/40. A rendeléshez szívesen összeállítjuk Önnel a típuskódot.
Alkalmazási területek
Ahol a toló szelepek igazán teljesítenek
A gumiabroncs-gyártástól a magas hőmérsékletű folyamatokon át a vegyiparig – a toló szelep igényes közegek és gyors kapcsolási ciklusok esetén mutatja meg igazi erejét.

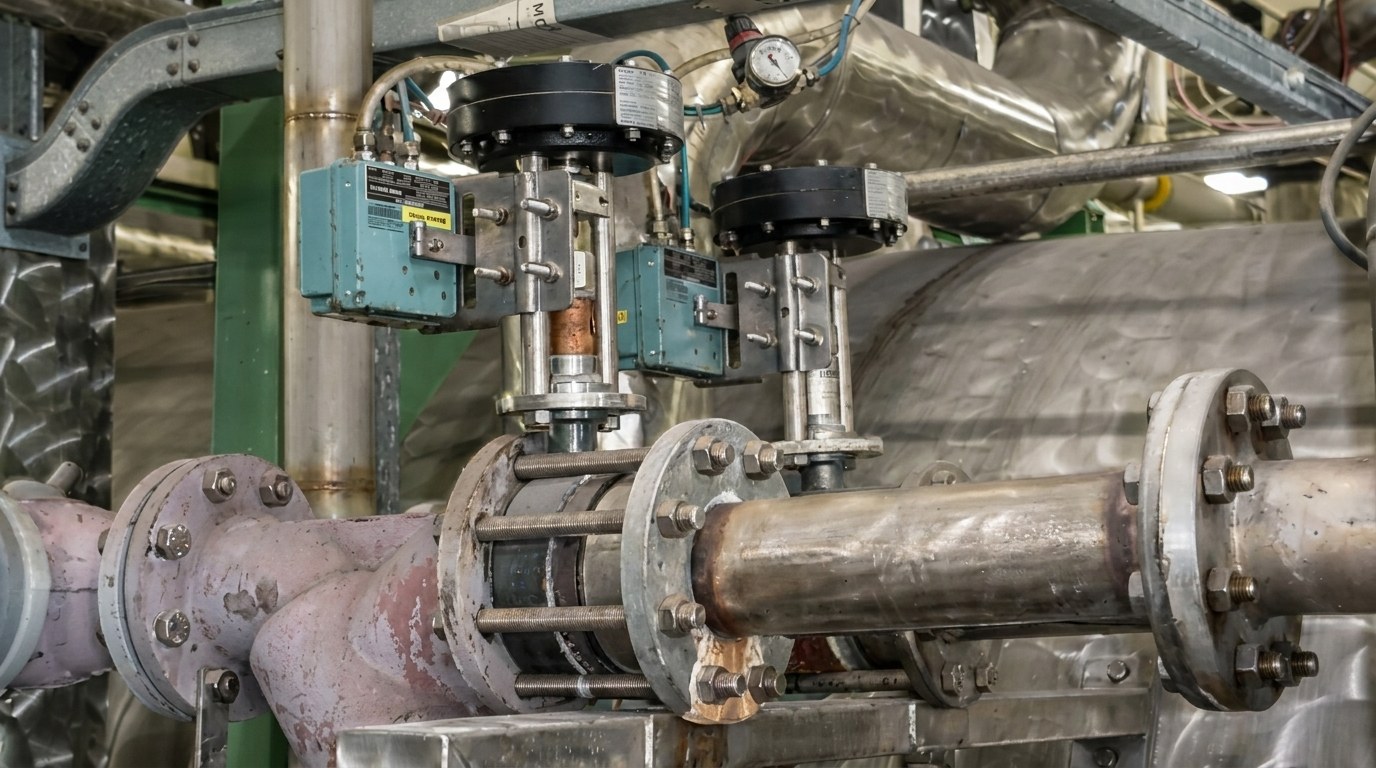

Gumiabroncs-ipar
Fűtési és vulkanizálási közegek – mint a forró gőz, forró víz és nitrogén – pontos és gyors kapcsolása, tartós üzemben akár +350 °C-ig. Kompakt kialakítás fűtőprésekhez és közegelosztókhoz.

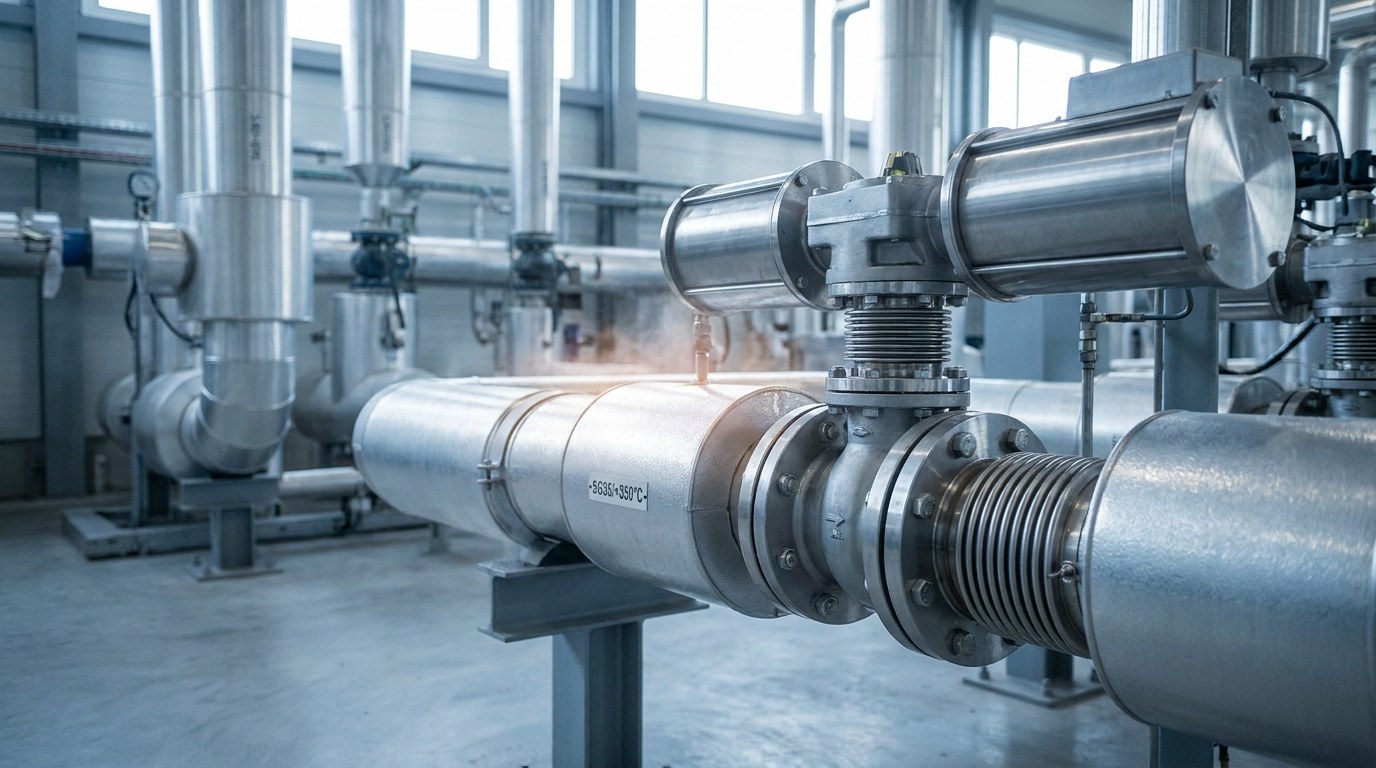

Magas hőmérsékletű folyamatok
+350 °C-ig (SG01–SG07, SG09) forró közegekhez, gőzhöz és termoolaj-körfolyamatokhoz. Opcionális fémhullámcső-tömítés fokozza a biztonságot kritikus közegeknél.

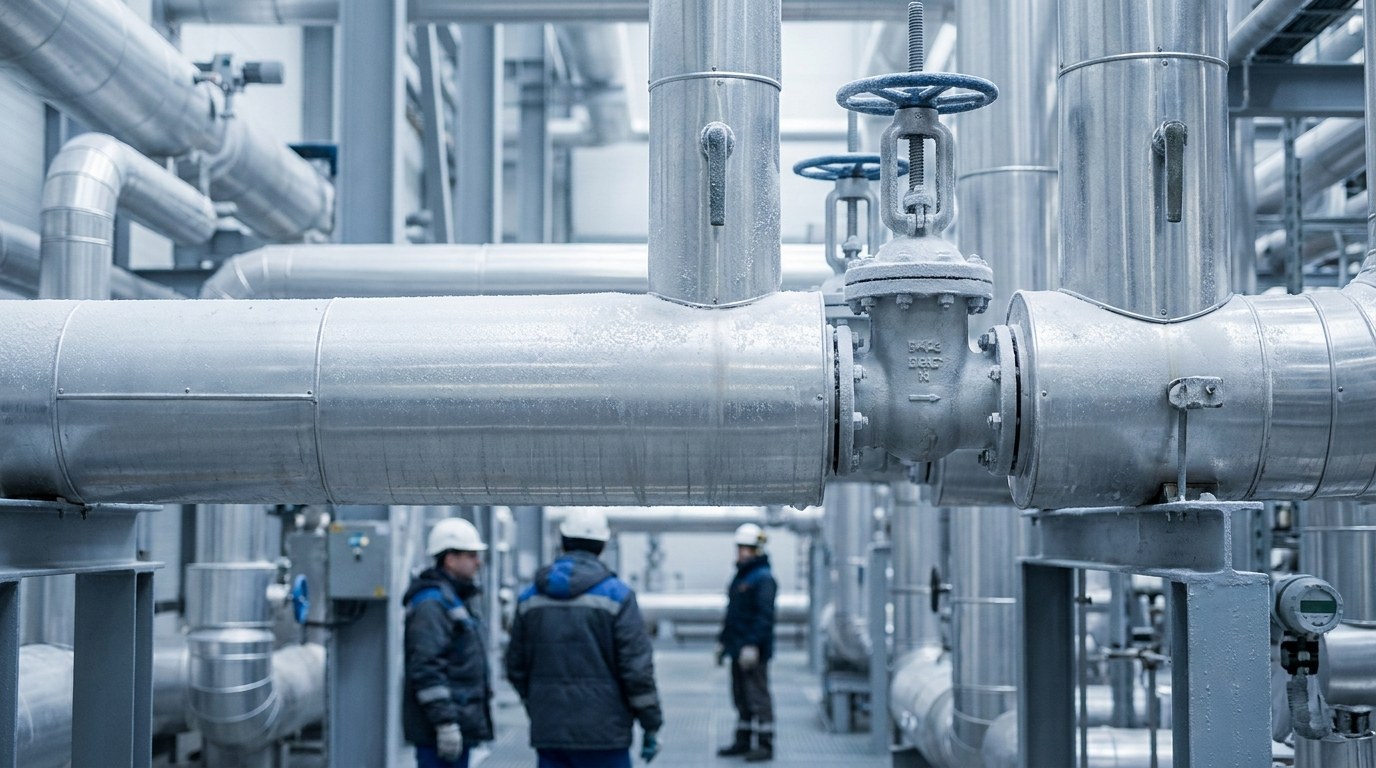

Mélyhőmérsékletű alkalmazások
−60 °C-ig hideg folyamatközegekhez és mélyhűtési körfolyamatokhoz, ahol a szabványos szerelvények eltörékenyednek.

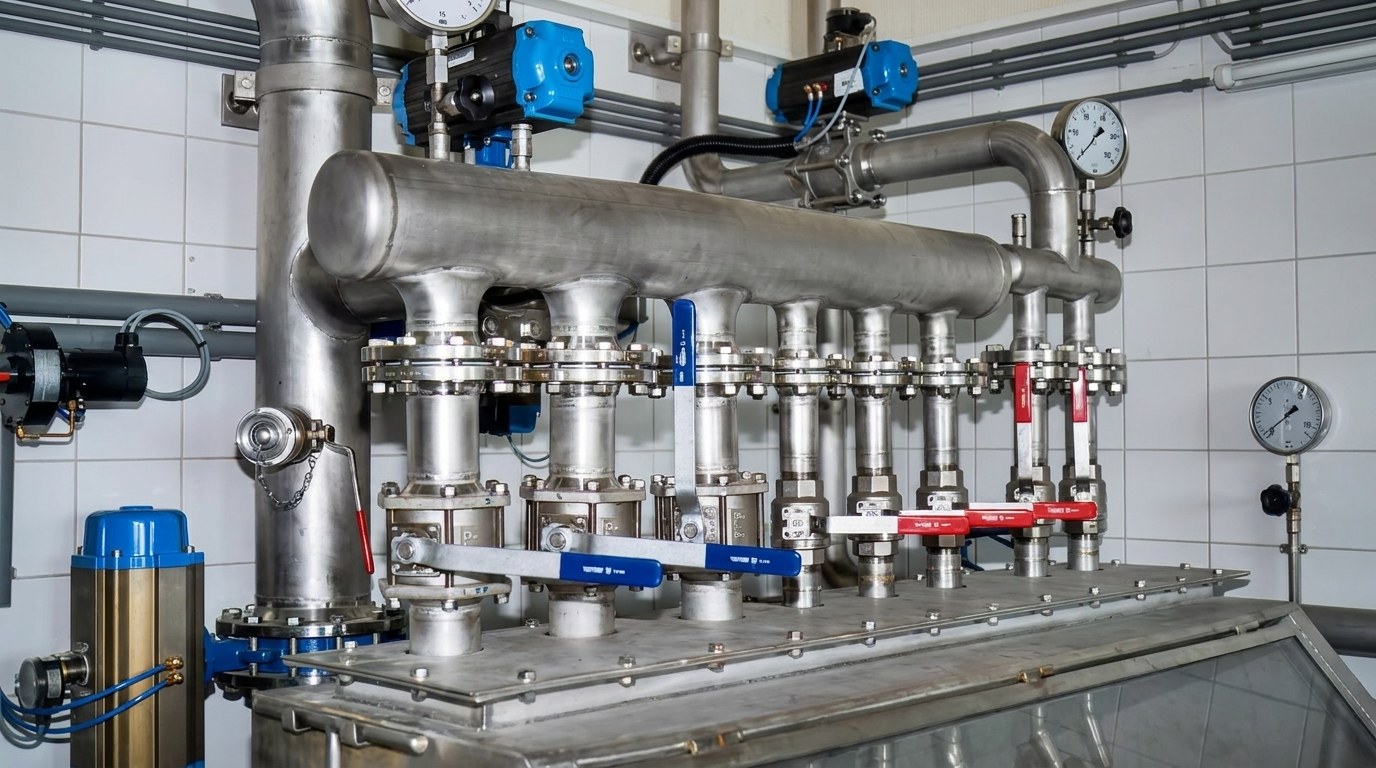

Vegyipar & vegyészeti technológia
Rozsdamentes acél (1.4408 / 1.4581) semleges és erősen agresszív közegek kapcsolásához és szabályozásához. Nagy kvs-értékek kis tömeg mellett.

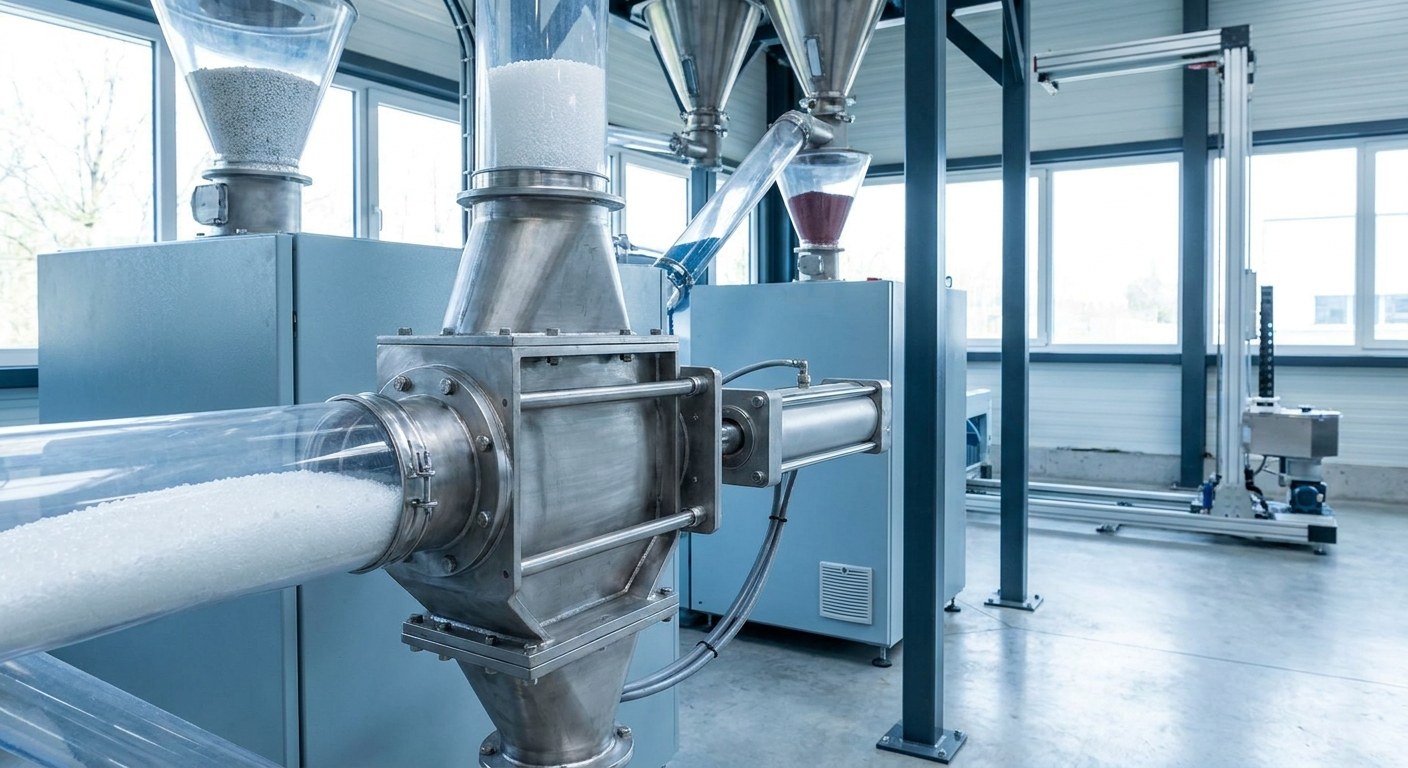

Műanyag & granulátum
Robusztus tolattyús technika rövid lökettel, igényes közegeket és gyors kapcsolási ciklusokat igénylő ömlesztett anyag kezelési folyamatokhoz.

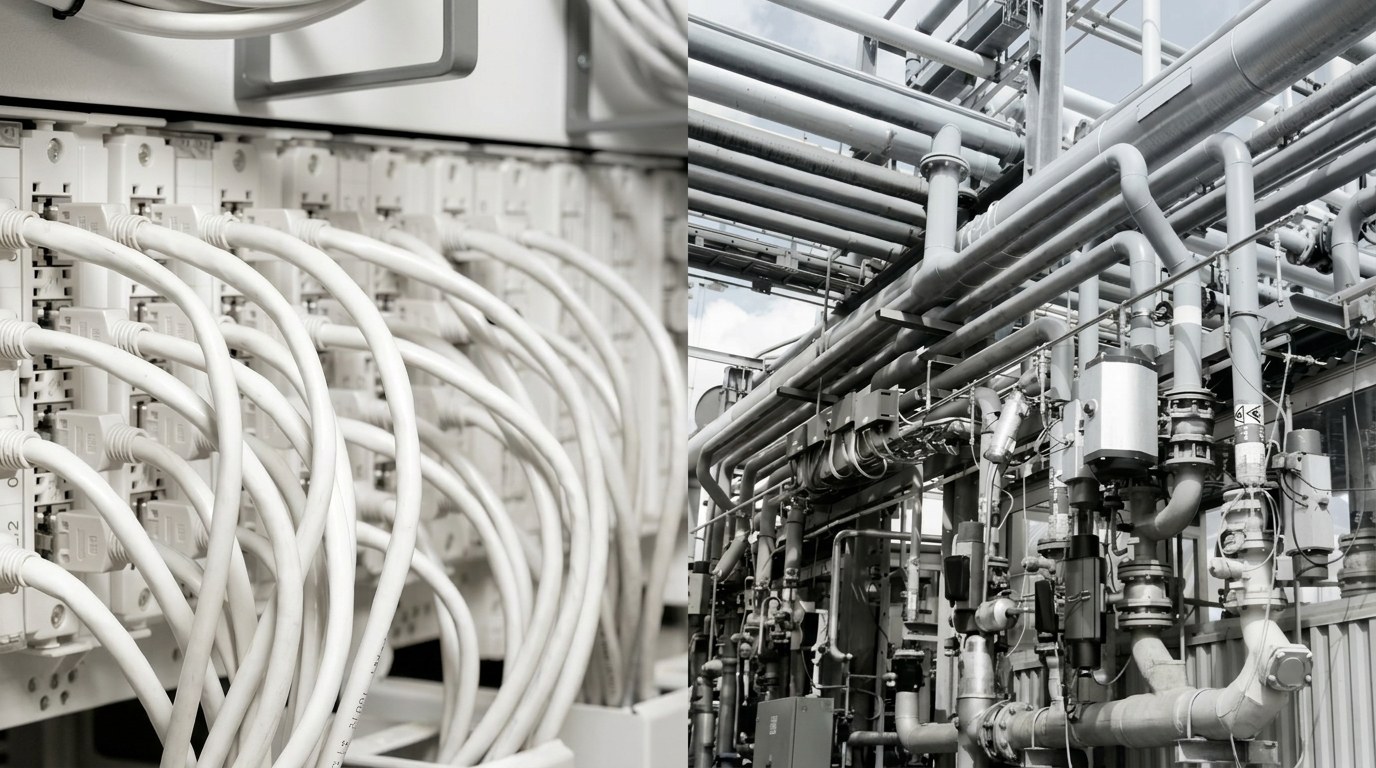

Gép- & berendezésgyártás
Kompakt közbenső karimás kialakítás helyet és tömeget takarít meg, és megkönnyíti a csővezetékekbe és közeg-elosztókba való integrálást.
Kiválasztási útmutató
A megfelelő toló szelep kiválasztása
Négy lépés a megfelelő sorozat kiválasztásához – vagy küldje el nekünk a közeget, hőmérsékletet, nyomást és funkciót, és mi javasoljuk a megfelelő kivitelt.
Hőmérséklet és funkció meghatározása

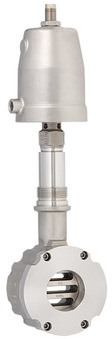

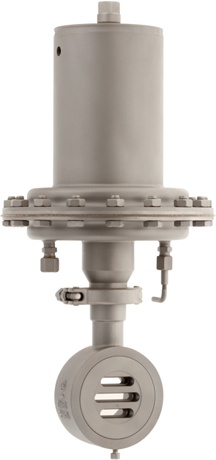

Magas hőmérséklet +350 °C-ig → SG01–SG07 vagy SG09, elektromos (SG08) +230 °C-ig. Csak elzárás → SG03/SG04, szabályozás/pozicionálás → SG05–SG09, kézi → SG01/SG02, állandó nyomás tartása → SG17.
Hajtómű, nyomásosztály és névleges átmérő
Kézi kerék, pneumatikus dugattyús vagy membrán hajtómű, illetve elektromos motor hajtómű választható. Standard PN16/40, DN15…DN150 (GS1); magasabb nyomások PN100/ANSI-ig és névleges átmérők DN250-ig az SG09-en keresztül.
Anyag és típuskulcs
Szénacél vagy rozsdamentes acél, lineáris vagy egyenlő százalékos karakterisztika, opcionálisan fémhullámcső, pozíció-visszajelzés vagy pozicionáló. A típuskulcsot Önnel közösen állítjuk össze.
Logisztika és szolgáltatás
Beszerzés, konfiguráció és tanácsadás
Támogatjuk Önt a kiválasztástól a műszaki adatlap szerinti konfigurációig és az európai gyártásból történő beszerzésig.
Rövid európai szállítási útvonalak
Európai gyártásból (Made in Europe) történő beszerzés megbízható minőségért.
Műszaki tanácsadás
Alkalmazástechnikai mérnökeink segítenek a kiválasztásban, méretezésben és a típuskód meghatározásában.
Konfiguráció adatlap szerint
A névleges átmérő, nyomásfokozat, anyag, hajtómű és opciók alapján meghatározzuk a megfelelő kivitelt.
Kérdezzen helyett találgasson
A típuskódot az adatlap szerint kell megadni – a konfigurációt közösen ellenőrizzük.
GYIK
Gyakori kérdések a tolattyús szelepekről
Válaszok a funkcióval, hőmérsékleti tartománnyal, hajtástípusokkal és a kiválasztással kapcsolatban.
Mi az a tolattyús szelep?
A tolattyús szelep két síkban egymáson csúszó tömítőtárcsa segítségével szabályozza vagy zárja el az áramlást. A rendkívül kis löket rövid kapcsolási időt, magas kvs-értékeket és kis tömeget biztosít kompakt közbenső karimás kivitelben.
Mi a különbség a szabályozó- és az elzárószelep között?
A „szabályozószelep" gyűjtőfogalom egy hajtással ellátott szerelvényre, amely az áramlást bármely közbenső állásba tudja vezérelni (szabályozás); az „elzárószelep" csak NYIT/ZÁR állásban működik. A STASTO kézi szabályozószelepeket (SG01/SG02), elzárószelepeket (SG03/SG04) és hajtásos szabályozószelepeket (SG05–SG09) kínál.
Alkalmasak-e a tolattyús szelepek magas hőmérsékletekre?
Igen – a kézi és pneumatikus sorozatok (SG01–SG07, SG09) +350 °C-ig alkalmazhatók. Opcionális fém tömlőtömítés fokozza a biztonságot kritikus közegek esetén.
Elérhetők-e tolattyús szelepek alacsony hőmérsékletekre is?
Igen, −60 °C-ig – olyan mélyhűtési folyamatokhoz, amelyekben sok szabványos szerelvény rideg töréssel meghibásodik.
Milyen meghajtási módok léteznek?

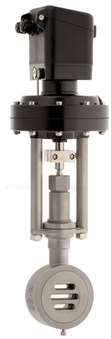

Kézkerék (SG01/SG02), pneumatikus dugattyús hajtás (SG05/SG06), pneumatikus membránhajtás (SG07/SG09) és elektromos motorhajtás (SG08). Az SG17 nyomásszabályozó saját közeggel vezérelt, segédenergia nélkül működik.
Miért alkalmazzák a tolólapos szelepeket a gumiabroncs-iparban?
Mert forró közegeket, mint a gőz és a forró víz +350 °C-ig gyorsan és nagy kapcsolási teljesítménnyel tudják kapcsolni és szabályozni. A rövid kapcsolási idők, a kompakt kialakítás és a kis tömeg ideálisan illik a fűtőprésekhez és a közegszétosztókhoz.
Pneumatikus vagy elektromos – melyik a jobb?
A pneumatikus meghajtók (SG05–SG07, SG09) kompaktak és gyorsak, ideálisak, ha sűrített levegő áll rendelkezésre. Az elektromos meghajtók (SG08) a megfelelő választás sűrítettlevegő-hálózat nélkül; hőmérsékleti tartományuk +230 °C-ig terjed.
Milyen névleges átmérők és nyomásfokozatok érhetők el?
Standard kivitelben DN15…DN150 PN16/40 (GS1 sorozat) érhető el. Magasabb nyomásokhoz (PN100 / ANSI600-ig) és DN250-ig terjedő névleges átmérőkhöz az SG09 sorozat (GS3 sorozat) áll rendelkezésre.
