Csőcsatlakozók szabvány szerint
Vágógyűrűs csatlakozók, amelyek nyomás alatt is tömítenek.
Szabványos 24°-os vágógyűrűs csatlakozók ISO 8434-1 / DIN 2353 szerint – horganyzott acélból, 1.4571 rozsdamentes acélból és sárgarézből, nagynyomásra alkalmas és újrafelhasználható. Sok termék raktárról.

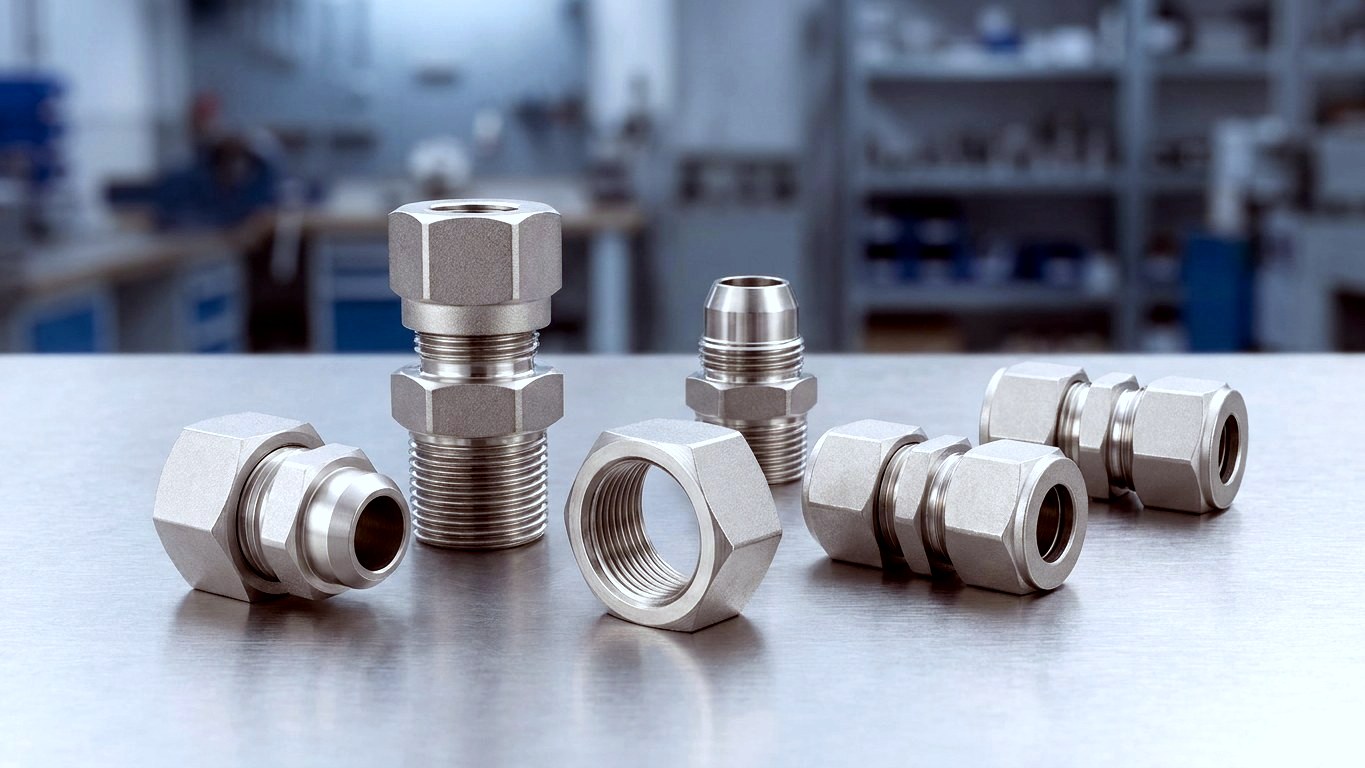

24°-os vágógyűrű ISO 8434-1 szerint
Miért a STASTO
A tömítettség nem a szerencsén múlik.
A vágógyűrűs csatlakozók alak- és erőzárással kötik össze a csöveket – ha a szabvány, az anyag és a kialakítás összepasszol. A STASTO-nál mindhármat egy kézből kapja.
Szabvány kompromisszum nélkül
ISO 8434-1 / DIN 2353 szerint, 24°-os kúppal és meghatározott vágógyűrűs technikával a reprodukálható tömítettségért.
Három anyag, egy szállító
Horganyzott acél, 1.4571 rozsdamentes acél és nikkellel bevont sárgaréz – egy kézből, kompatibilisen kombinálható.
Nyomásálló és újrafelhasználható
Biztonságos csatlakozás magas nyomásokon is, többször szétszerelhető és újra összeszerezhető.
Raktárról, nem katalógusból
A sorozatok és formák jelentős része raktáron van és gyorsan szállítható.
Az alapok megértése
Vágógyűrűs csatlakozók helyes kiválasztása
Három döntés vezet a megfelelő csatlakozóhoz: az anyagminőség a közeg szerint, a kialakítás a vezetékvezetés szerint, valamint a sorozat a nyomás és a cső külső átmérője szerint.
Anyagok áttekintése
- Horgányzott acél
- Robusztus alapkivitel hidraulikához és gépészethez.
- Rozsdamentes acél 1.4571
- Korrózióálló kémiai, élelmiszeripari és agresszív közegekhez.
- Nikkelezettt sárgaréz
- Sűrített levegőhöz és semleges közegekhez, jó korrózióállósággal.
Kiviteli formák
- Egyenes csőszerelvény
- Közvetlen cső-cső vagy cső-csatlakozó összeköttetés.
- Könyök & T-idom
- Irányváltoztatások és elágazások a csővezetékezésben.
- Keresztidom
- Négyes elosztás összetett csőhálózathoz.
- Becsavaros / felcsavaros
- Csatlakozás menetes furatokhoz és készülékcsatlakozókhoz.
Sorozatok és szabványok
- L sorozat
- Könnyű sorozat közepes nyomástartományhoz.
- S sorozat
- Nehéz sorozat magas nyomástartományokhoz.
- ISO 8434-1 / DIN 2353
- A 24°-os vágógyűrűs csatlakozók és méreteik szabványalapja.
- Előszerelés
- A vágógyűrű előszerelése a végső összeszerelésnél biztonságos tömítettségért.
Anyagminőség-összehasonlítás
Melyik anyag melyik közeghez?
Az anyagválasztás meghatározza az ellenállóképességet és az alkalmazási területet. Áttekintés a tájékozódáshoz.
| Horganyzott acél | Rozsdamentes acél 1.4571 | Nikkelezett sárgaréz | |
|---|---|---|---|
| Jellemző alkalmazás | Hidraulika, gépészet | Vegyipar, élelmiszeripar | Sűrített levegő, semleges közegek |
| Korrózióállóság | Standard | Nagyon magas | Jó |
| Agresszív közegek | Korlátozott | Igen | Korlátozott |
| Nagynyomás | Igen (S sorozat) | Igen (S sorozat) | Változattól függően |
| Szabvány | ISO 8434-1 / DIN 2353 | ISO 8434-1 / DIN 2353 | Vágógyűrűs rendszer |
Választék
Találja meg az Ön sorozatát.
Az átfogó választéktól a megfelelő anyagig – válassza ki közvetlenül az alkalmazásához megfelelő kategóriát.
Alkalmazási területek
Mindenhol, ahol tömörségre van szükség.
A vágógyűrűs csatlakozók megbízhatóan kötik össze a csővezetékeket – számos iparágban és közegben.

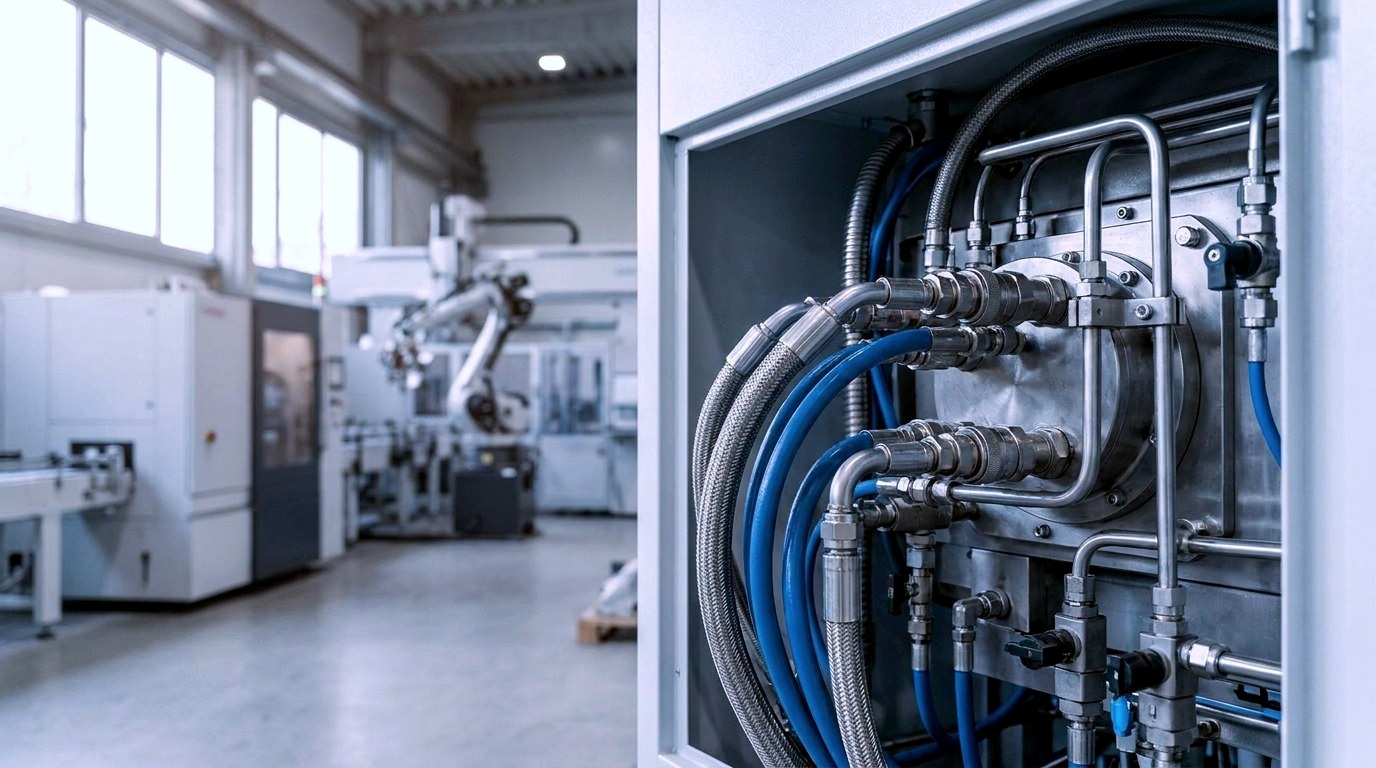

Gép- és berendezésgyártás
Hidraulika- és közegvezetékek biztonságos és tartós összekötése.

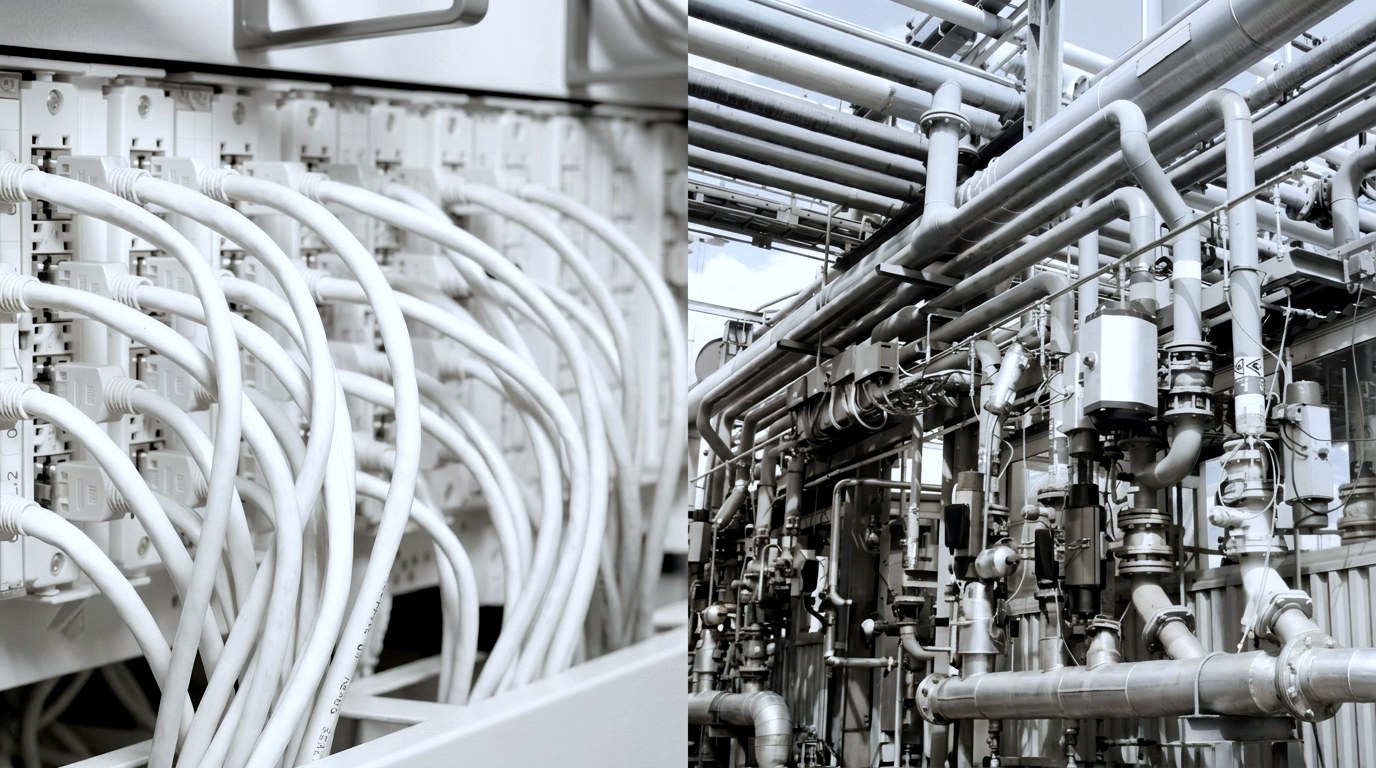

Folyamatirányítás
Adagoló-, mérő- és folyamatvezetékek tömör kialakítása.

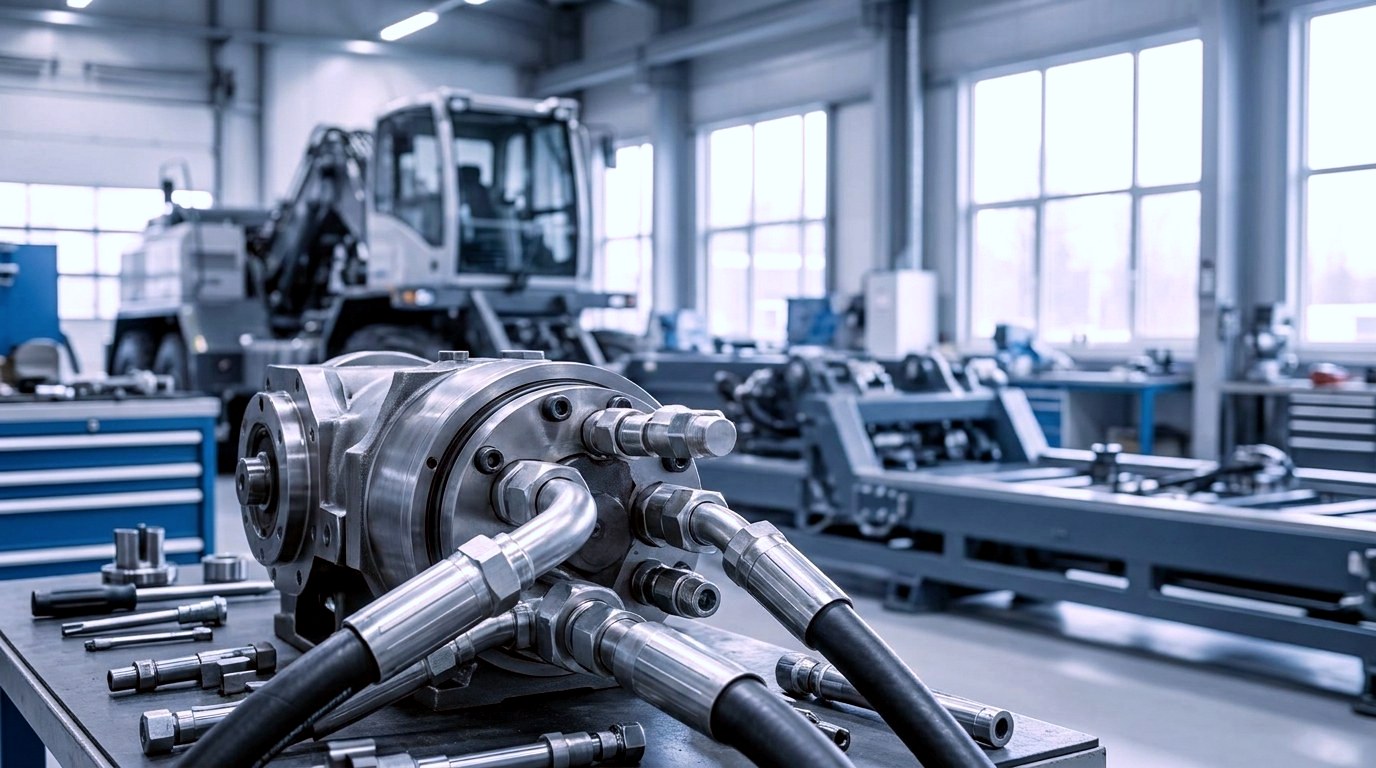

Járműhidraulika és mobilhidraulika
Nagynyomású, rezgésálló csatlakozások.

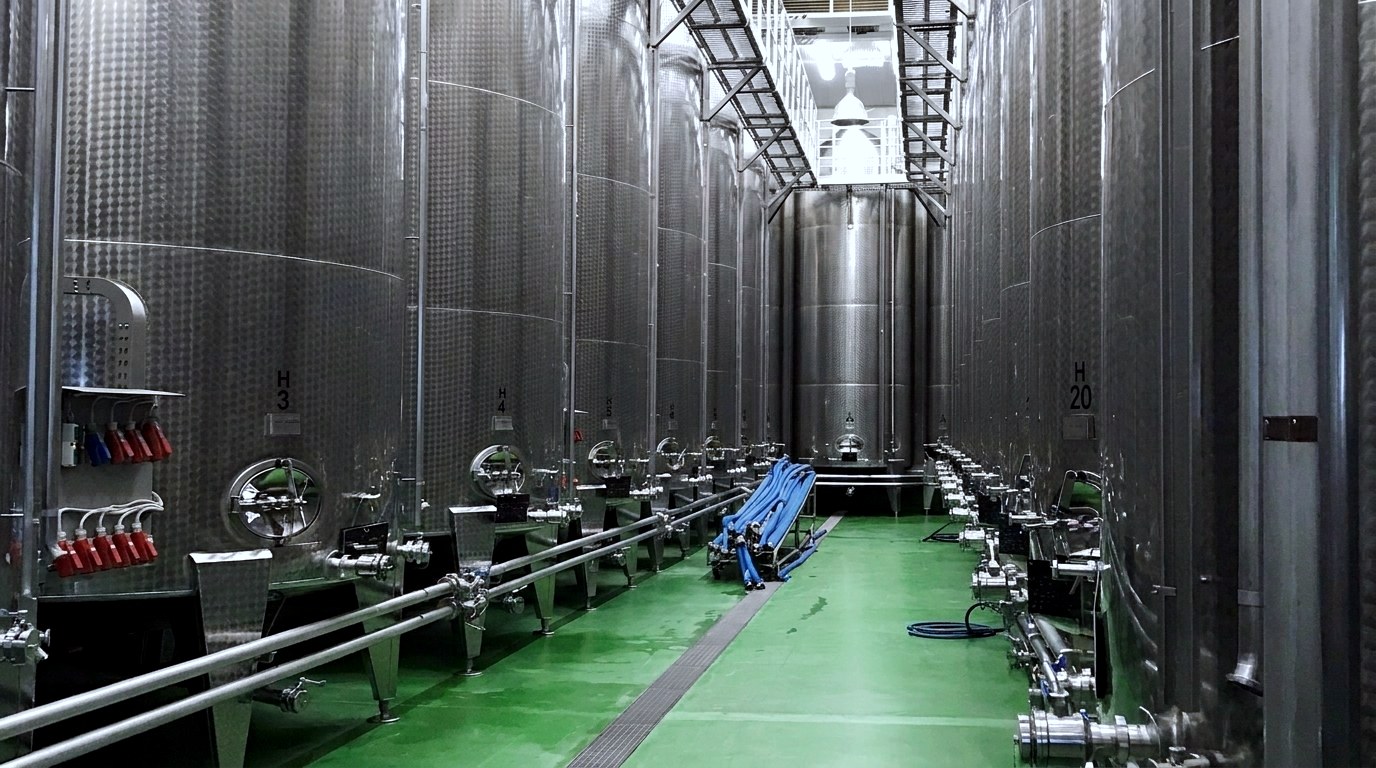

Élelmiszer- és higiéniatechnika
1.4571 rozsdamentes acél a higiénikus, korrózióálló csővezetékekhez.

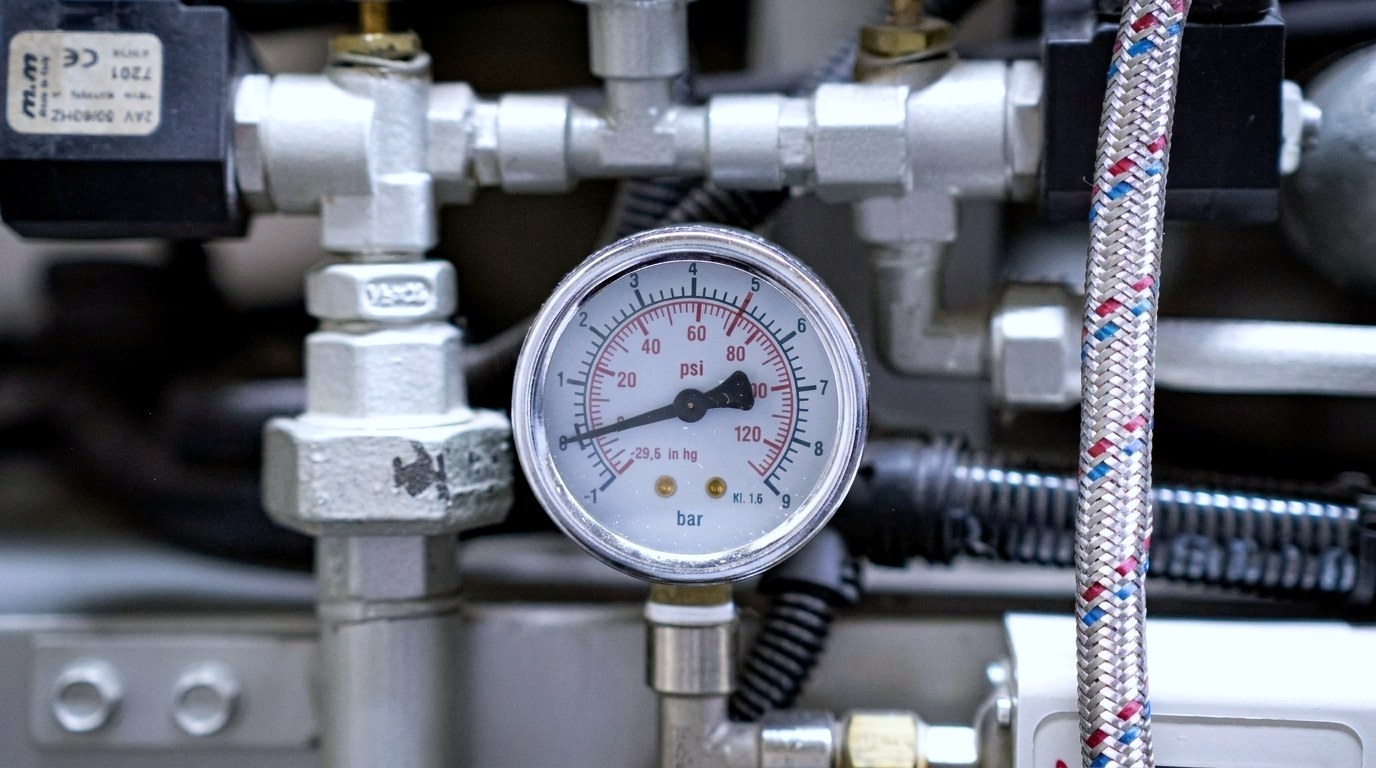

Pneumatikai rendszerek
Tömör csatlakozások sűrített levegős és vezérlővezetékekhez.

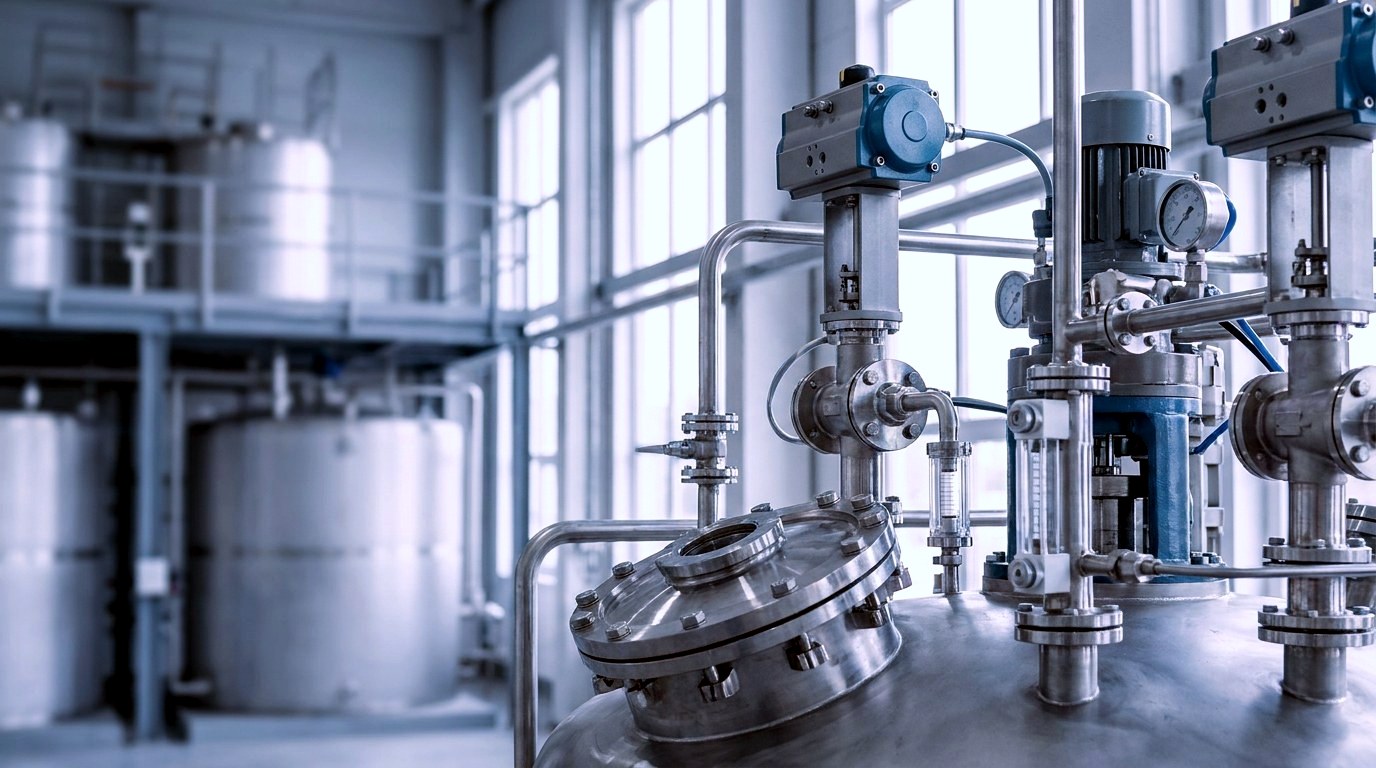

Vegyipar és folyamattechnika
Ellenálló anyagok agresszív közegekhez.
Az eljárás menete
Három lépésben a tömör kötésig.
A követelménytől a szállításig – strukturáltan a megfelelő vágógyűrűs csatlakozóig.
Követelmények meghatározása
Közeget, nyomást, cső külső átmérőjét/falvastagságát (L/S sorozat) és hőmérsékletet kell meghatározni.
Anyag és forma kiválasztása
Acél, rozsdamentes acél vagy sárgaréz, valamint az építési forma (egyenes, sarok, T, kereszt, becsavaros, felcsavaros) kiválasztása.
Szállítás raktárról
A raktáron lévő sorozatok gyorsan, különleges formák egyedi megrendelésre.
Gyakori kérdések
Olyan csatlakozásra van szüksége, amely biztosan tart?
A legfontosabb kérdések a vágógyűrűs csatlakozók szabványával, anyagával, sorozatával és szerelésével kapcsolatban.
Mit jelent az ISO 8434-1 / DIN 2353 és a 24°-os vágógyűrű?
Az ISO 8434-1 (korábban DIN 2353) a 24°-os vágógyűrűs csatlakozók szabványa, amely meghatározza a méreteket és a működési elvet. Meghúzáskor a vágógyűrű belevágódik a cső felületébe, és forma- valamint erőzáró, fémtömítésű kötést hoz létre a 24°-os kúpon.
Melyik anyag melyik közeghez a legalkalmasabb?
Horganyzott acél hidraulikához és gépészethez, 1.4571-es rozsdamentes acél vegyipari, élelmiszeripari és agresszív közegekhez, nikkelezett sárgaréz sűrített levegőhöz és semleges közegekhez. A döntő szempontok: a közeg, a korróziós terhelés és a nyomás.
L vagy S sorozat – mikor melyiket válasszuk?
Az L sorozat (könnyű sorozat) közepes nyomástartományokra alkalmas, az S sorozat (nehéz sorozat) nagy nyomásokhoz készült. A választás az üzemi nyomástól, a cső külső átmérőjétől és falvastagságától függ.
Újrafelhasználhatók-e a vágógyűrűs csatlakozók?
Igen, a vágógyűrűs csatlakozók többször szétszerelhetők és újra összeszerelhetők. Az előszerelés – a vágógyűrű bevágatása – után a végszereléskor a kötés meghatározott nyomatékkal húzható meg; a lazítás és az újbóli meghúzás lehetséges.
Mi a különbség a vágógyűrűs, a toló- és a csavarkötés között?
A vágógyűrűs csatlakozó az ISO 8434-1 szerinti, a felületbe vágódó gyűrűn keresztül köti össze a csöveket, és nagy nyomásra alkalmas. A gyorscsatlakozók pneumatikához való gyors dugaszolható kötések, a csavros csatlakozók pedig tömítőkúpos vagy tömítésalapú megoldások.
Ezekhez illő termékek
Kapcsolódó csatlakozó rendszerek
Kiegészítő kötéstechnikai megoldások és anyagváltozatok az Ön projektjéhez.
Válasszon most
Készen áll egy nyomásálló, tömör csatlakozásra?
Böngésszen a kínálatban, vagy kérjen tanácsot a kiválasztáshoz – megtaláljuk az Önnek megfelelő vágógyűrűs csatlakozót.
