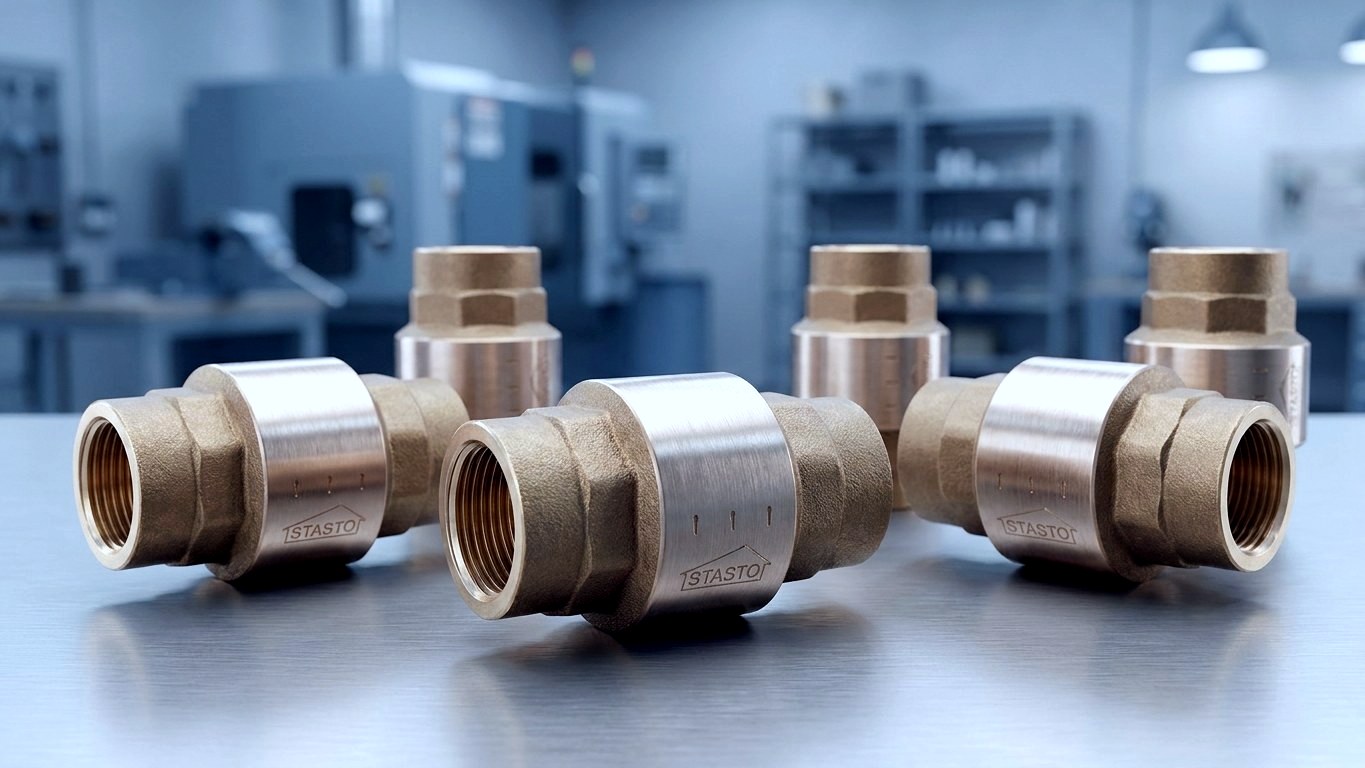

Visszacsapó szelepek & visszacsapó klappák
A visszacsapó szelepek és visszacsapó klappák megakadályozzák a közeg nemkívánatos visszaáramlását, és megvédik a szivattyúkat, kompresszorokat és berendezésrészeket a visszafolyástól és nyomáslökésektől. A STASTO mindkét kivitelt széles választékban kínálja – axiális és ferde ülékű kivitelektől a csővezetékbe épített visszacsapó klappákig. Válasszon névleges átmérő, anyag vagy kivitel szerint.
Axiális, ferde ülékű és klappakivitel egy kategóriából
Miért STASTO
Visszacsapó technika műszaki szempontok alapján
Az axiális kialakítástól a ferdeülékes megoldáson át a csőbe integrált visszacsapó szelepig – a megfelelő konstrukció az Ön beépítési helyzetéhez és közegéhez, egy kategóriában összegyűjtve.
Két építési elv egy kézből
Axiális és ferdeülékes visszacsapó szelepek, valamint visszacsapó klappák – a megfelelő konstrukció a beépítési helyzethez és a közeghez, egy kategóriában összegyűjtve.
Széles, strukturált választék
Több terméksorozat épületformaként lehetővé teszi a kiválasztást csatlakozási mód, névleges átmérő és anyag szerint – a szabványos visszacsapó szeleptől a tányéros visszacsapó klappáig.
Kiválasztás műszaki szempontok alapján
A névleges átmérő, a nyitási nyomás, a beépítési helyzet és az anyagpárosítás áll a középpontban – megadjuk a megalapozott döntéshez szükséges szakmai alapokat.
Tanácsadás a konfiguráláshoz
Nem biztos, melyik sorozat vagy anyagkivitel megfelelő? Műszaki értékesítési csapatunk segít a kiválasztásban – vegye fel velünk a kapcsolatot.
Kialakítás-csoportok
Visszacsapó szerelvények kivitel szerint
Válassza ki az Ön beépítési helyzetéhez és közegéhez illő kialakítást – axiális, szögülékes és lebegőlapos kivitelek, valamint szabványos visszacsapó szelepek és tartozékok.
Kialakítás összehasonlítása
Axiális, ferde ülékű vagy klappaszerű?
A három alapelv ülék-elrendezésben, nyomásveszteségben, jellemző névleges átmérőben és beépítésben tér el egymástól. Az alábbi áttekintő segít az első tájékozódásban.
| Axiális visszacsapó szelep | Szögülékű visszacsapó szelep | Visszacsapó lemez | |
|---|---|---|---|
| Építési elv | Rugóterhelésű kúp/dugattyú tengelyirányban | Az átfolyási tengelyhez képest ferdén elhelyezett ülék | Lemezalapú, csőbe épített (Wafer) |
| Nyomásveszteség | Mérsékelt | Jellemzően alacsony | Kiviteltől függően |
| Jellemző névleges átmérő | Kisebb névleges átmérők | Kis és közepes névleges átmérők | Nagyobb névleges átmérők |
| Beépítés | Általában beépítési helyzettől független | Sorozatonként ajánlott beépítési helyzet | Közbenső karimás, kis beépítési hossz |

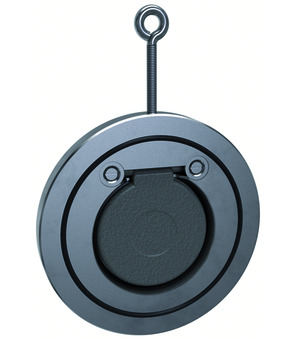

| STASTO-sorozatok | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, CH117, 4000 | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 |
Alkalmazások
Visszacsapó szerelvények alkalmazási területei
A visszacsapó szelepek és visszacsapó elemek ott alkalmazhatók, ahol az áramlást csak egy irányban szabad engedni. A megfelelő kialakítás a közeg, a névleges átmérő és a beépítési helyzet függvényében választandó meg.

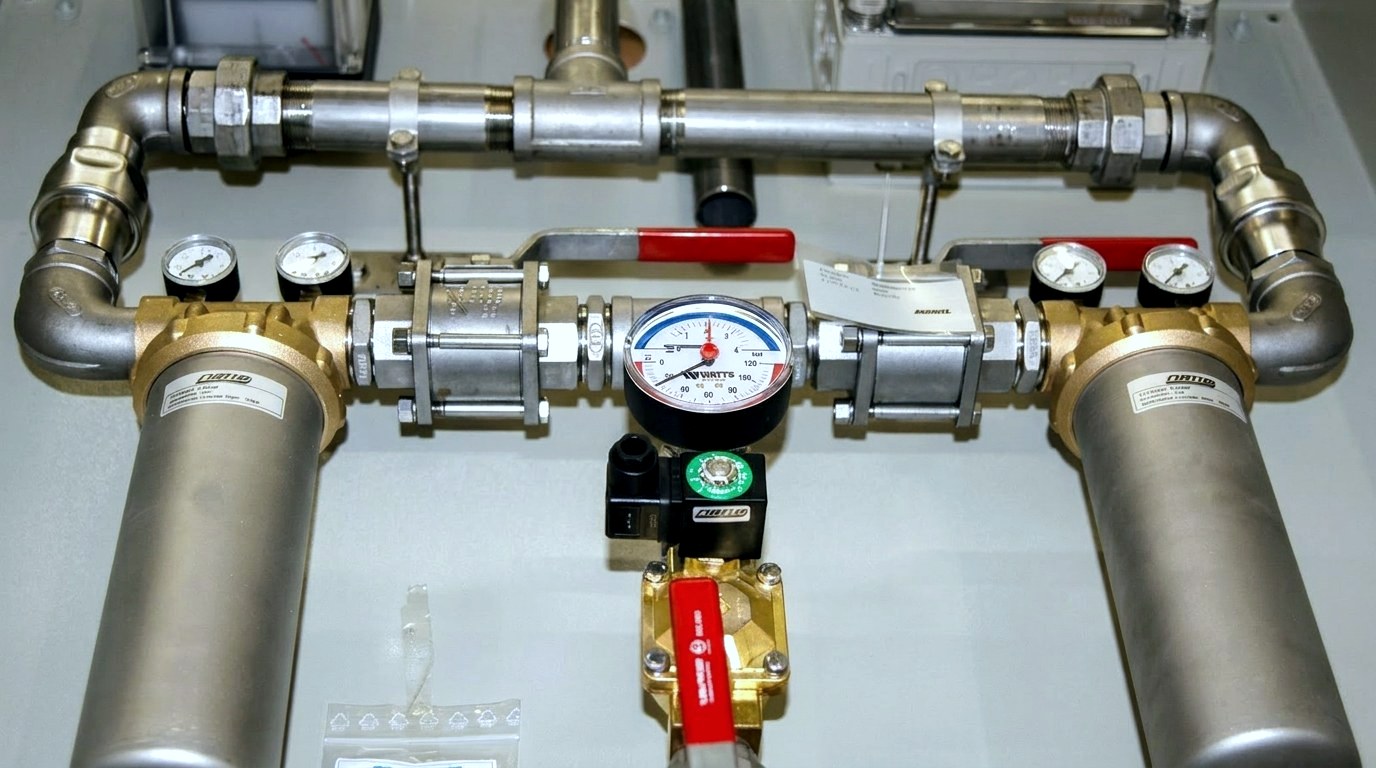

Szivattyú- és kompresszorvédelem
Megakadályozzák a közeg visszafolyását leálláskor, és megvédik a szivattyúkat és kompresszorokat a nyomáslökésektől és visszaáramlástól.

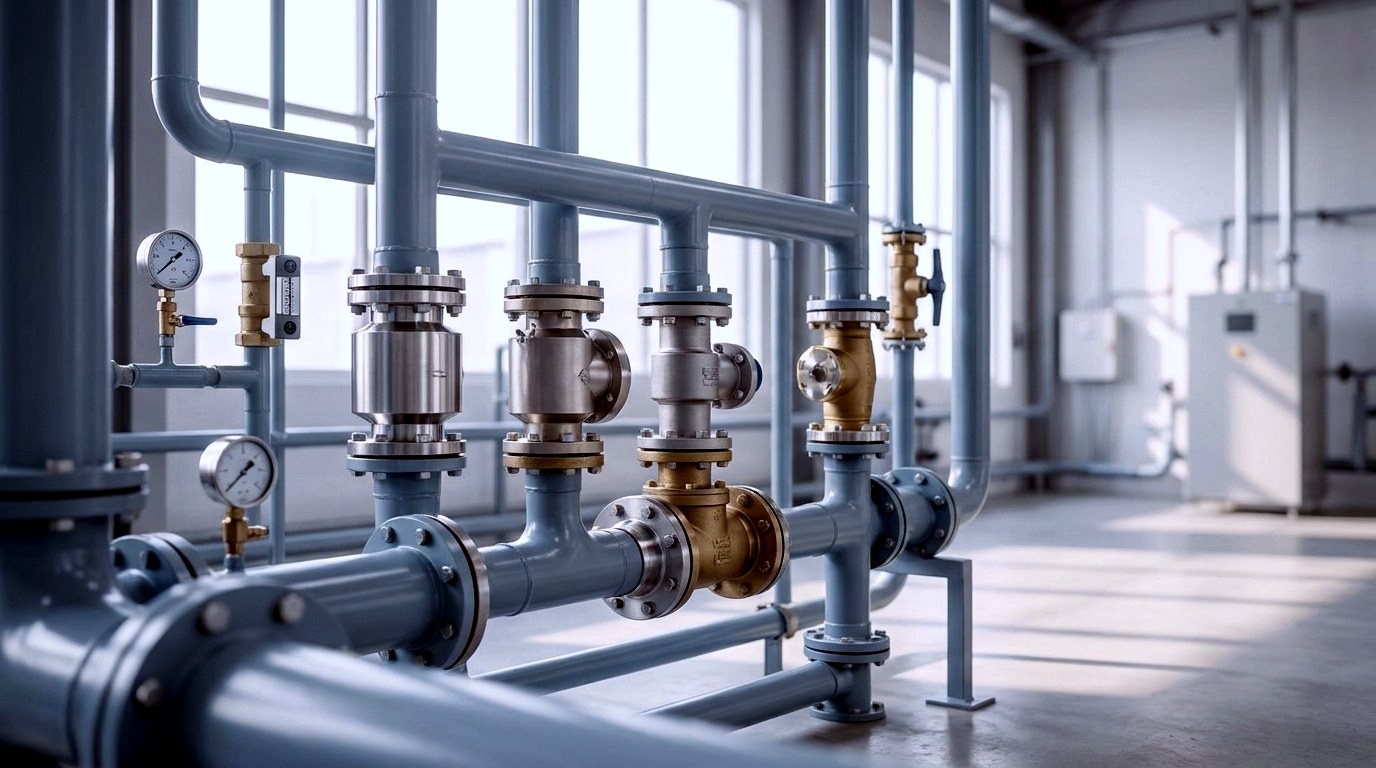

Technológiai és keringtető vezetékek
Visszaáramlás-gátlás ellátó-, keringtető- és technológiai csővezetékekben – az alkalmasságot és az anyagminőséget a közeg és a sorozat szerint kell ellenőrizni.

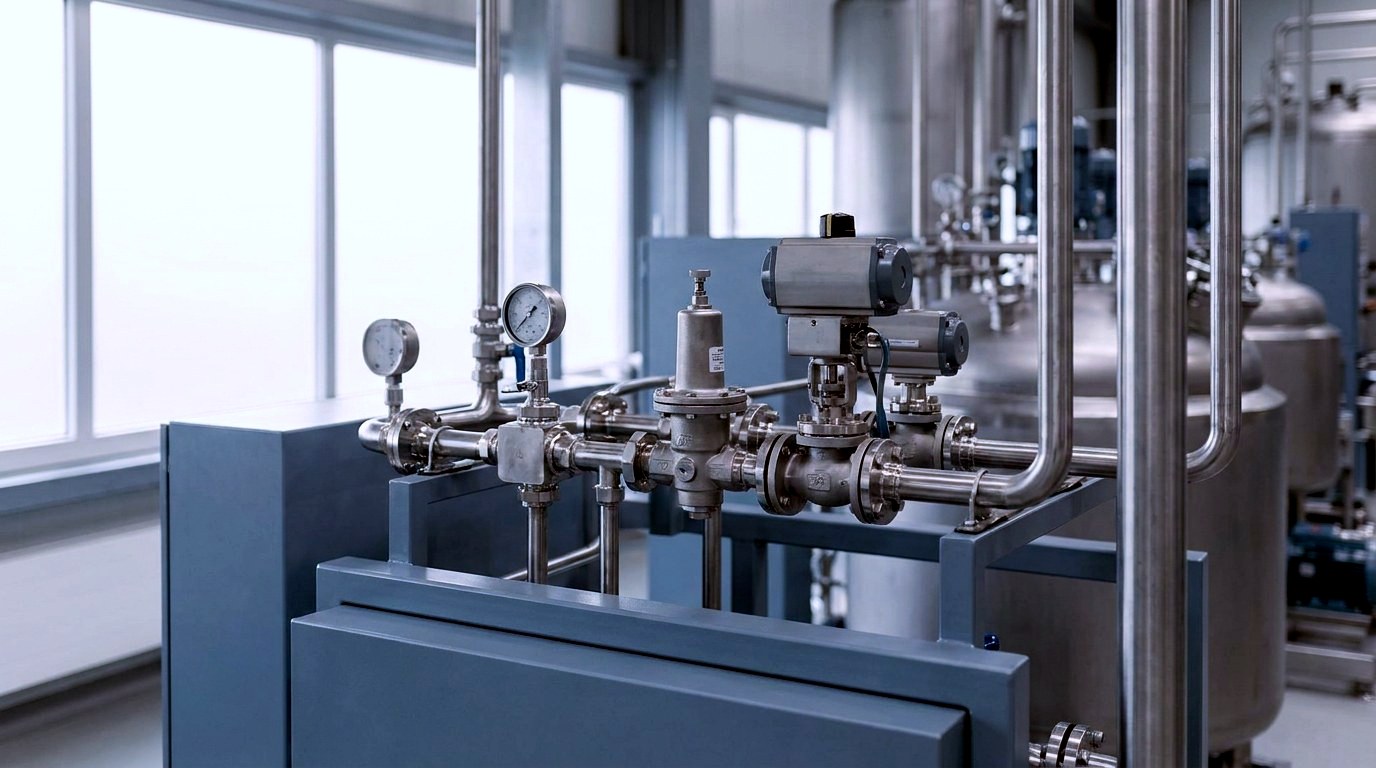

Gáz- és folyamatközegek
Alkalmazás a közeg, nyomás és anyagpárosítás függvényében; a megengedett tartományokat az adott sorozat adatlapjából kell meghatározni.

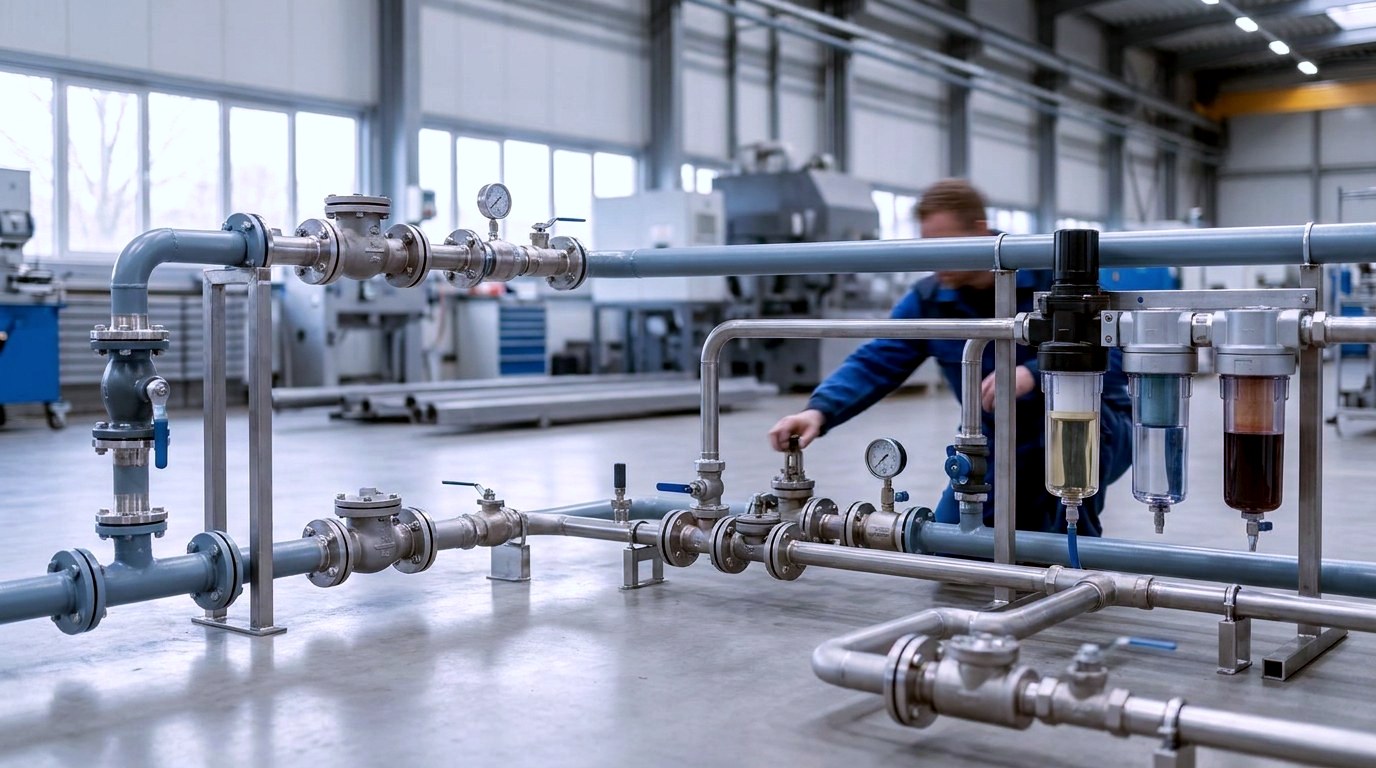

Folyadékkörök
Visszaáramlás-gátlás víz- és folyadékkörökben – az anyag- és tömítéskivitelt a közeg szerint kell megválasztani.
Sűrített levegős rendszerek
A visszacsapó funkciók biztosítják az áramlási irányt ellátóvezetékekben – az alkalmazásnak megfelelő kialakítást kell kiválasztani.

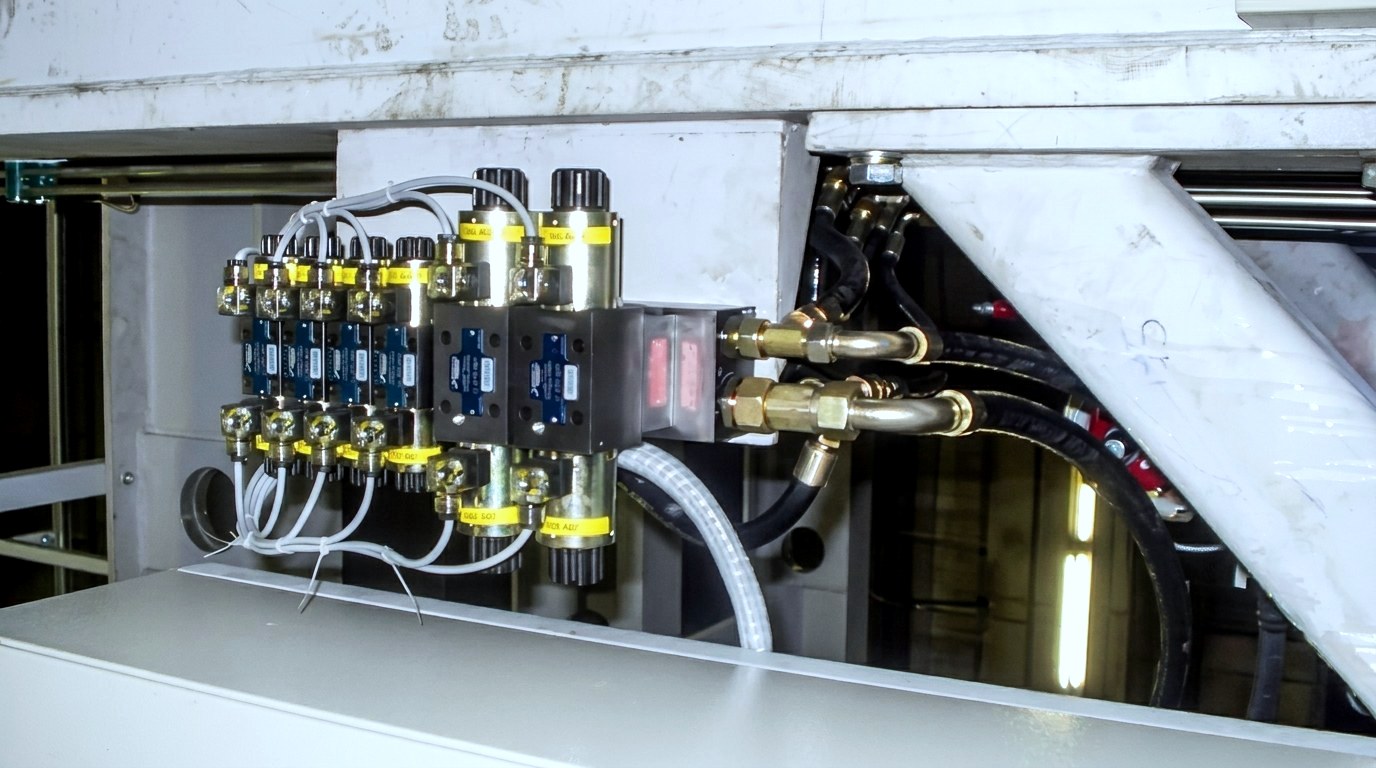

Gép- és készülékgyártás
Kompakt visszacsapó szelepek védik az egységeket a visszaáramlástól – kiválasztás névleges átmérő és beépítési helyzet szerint.
Útmutató
A megfelelő kialakítás kiválasztása
A visszacsapó szelep és a visszacsapó klapp közötti választás – és a szelepeken belül az axiális vagy ferdeülékes kialakítás között – főként négy szempont alapján történik.
Kiválasztási szempontok
- Névleges átmérő (DN) és csatlakozás
- A kisebb névleges átmérőket általában axiális vagy ferdeülékes visszacsapó szelepekkel fedik le; nagyobb csővezetékekhez a beépített visszacsapó klappok gyakran kompaktabb megoldást kínálnak. Az adott sorozattól függően ügyelni kell a csatlakozás típusára (menet, karima, közbenső karima).
- Nyomásveszteség
- A ferdeülékes visszacsapó szelepek áramlástani szempontból kedvező üléskialakításuknak köszönhetően általában kisebb nyomásveszteséget biztosítanak – ez nagy átfolyásnál meghatározó szempont.
- Beépítési helyzet
- A rugóterhelésű axiális visszacsapó szelepek jellemzően beépítési helyzettől függetlenül alkalmazhatók, míg egyes kialakításoknak van előnyben részesített beépítési iránya. Az engedélyezett beépítési helyzet az adott sorozat dokumentációjából megállapítható.
- Anyag és közeg
- A ház- és tömítőanyagnak kompatibilisnek kell lennie az adott közeggel. Az anyagváltozatok (pl. rozsdamentes acél, sárgaréz) sorozatonként elérhetők – a konkrét kivitel a változatok oldalán található.
Kialakítások áttekintése
- Axiális visszacsapó szelep
- A záróelem az áramlás tengelyirányában mozog; a rugóterhelésű kúp vagy dugattyú gyors, beépítési helyzettől független zárást biztosít. Elérhető többek között a 100000, 227, 228, 316 és VX23 sorozatokban.
- Ferdeülékes visszacsapó szelep
- Az átfolyási tengelyhez képest ferdén elhelyezett ülék áramlástanilag kedvező átmenetet és kisebb nyomásveszteséget eredményez. Elérhető az 1072, CH117 és 4000 sorozatokban.
- Visszacsapó klapp
- Lemezalapú, csővezetékbe integrált kialakítás, többek között Wafer/közbenső karimás kivitelben – kompakt és könnyen beépíthető karimák közé, nagyobb névleges átmérőkhöz ideális.
Elérhetőség & kivitelek

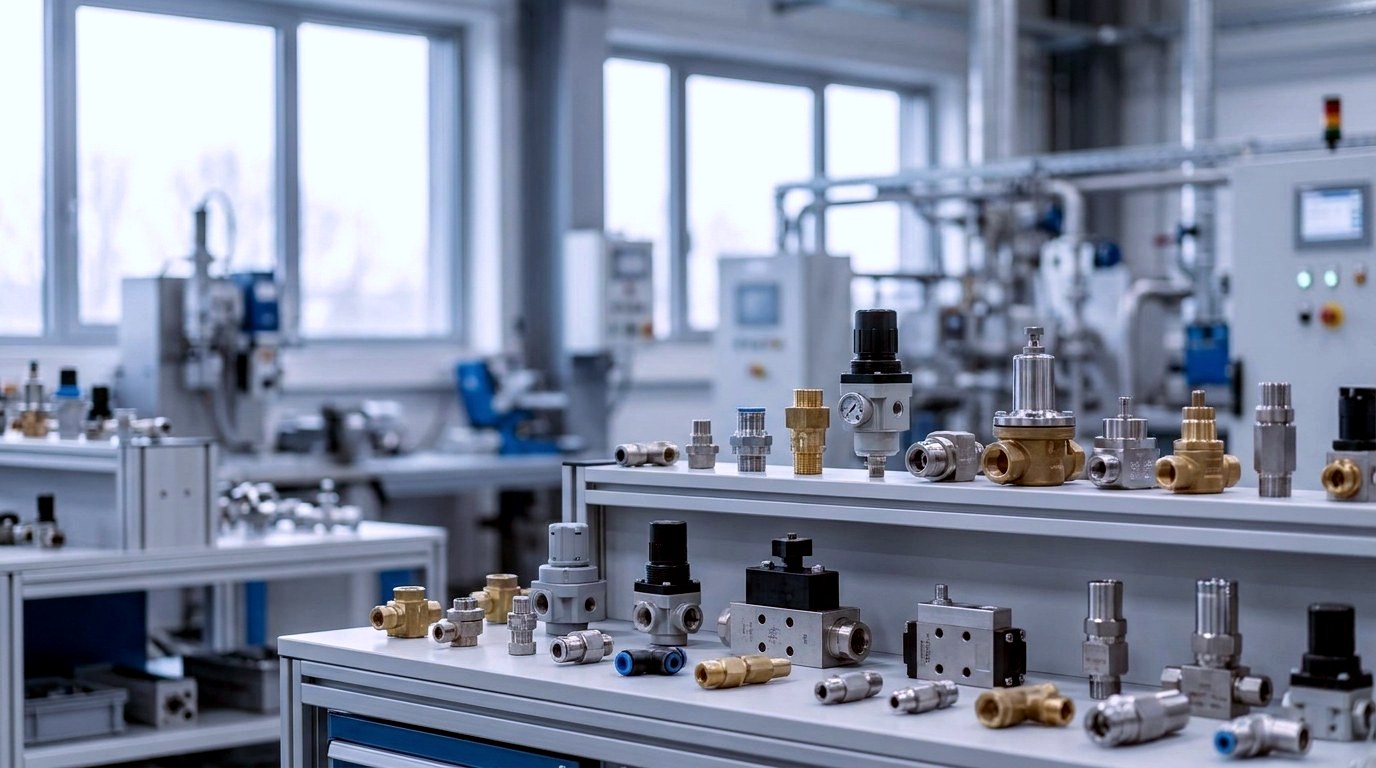

Kivitelek sorozat és változat szerint
A választék számos sorozatot foglal magában, különböző kivitelekben és anyagokból. Az elérhetőség, a névleges átmérők, a megengedett nyomás- és hőmérséklet-tartományok, valamint az anyagvariánsok sorozatonként és változatonként eltérnek – a konkrét értékeket kérjük az adott termék- illetve változatoldalon ellenőrizze, vagy érdeklődjön értékesítési csapatunknál.
Kiválasztás kivitel, névleges átmérő és anyag szerint
Válasszon közvetlenül a sorozatokban az alkalmazásához megfelelő kivitel, névleges átmérő és anyagminőség szerint.
Anyag-, tömítés- és csatlakozásvariánsok
A ház-, tömítés- és csatlakozásvariánsok sorozatonként elérhetők – a konkrét kivitelt a változatoldalon találja.
Szállítási idő és raktárkészlet igény szerint
A szállítási időre és raktárkészletre vonatkozó információkat kérésre vagy az adott terméklapon találja.
Műszaki kérdések és egyedi kivitelek
Különleges kivitelek vagy műszaki kérdések esetén értékesítési csapatunk készséggel áll rendelkezésére – keressen minket bizalommal.
Gyakori kérdések
Visszacsapó szelepek & visszacsapó klappák – GYIK
Válaszok a leggyakoribb kérdésekre a kialakításokról, a kiválasztásról és a tartozékokról.
Mi a különbség a visszacsapó klappa és a visszacsapó szelep között?
A „visszacsapó szelep" az az általános fogalom, amely az visszaáramlást megakadályozó szerelvényeket jelöli; a „visszacsapó klappa" általában lapátalapú, csővezetékbe integrált kiviteleket jelent (pl. wafer típus). A szelepek közé tartoznak a rugóterhelésű kúpos és dugattyús kivitelek, mint az axiális és ferde ülékű szelepek. Mindkettő ugyanazt az alapfunkciót látja el, de eltérnek felépítésükben, beépítési hosszukban és jellemző névleges átmérőjükben.
Mi az az axiális visszacsapó szelep?
Az axiális visszacsapó szelep esetén a záróelem az áramlás tengelyirányában mozog. A rugóterhelés gyors zárást biztosít, és általában beépítési helyzettől független szerelést tesz lehetővé. A STASTO kínálatában ehhez a 100000, 227, 228, 316 és VX23 sorozatok tartoznak.
Mi jellemzi a ferde ülékű visszacsapó szelepet?
A ferdén elhelyezett ülék kedvező áramlási átmenetet és ezáltal viszonylag alacsony nyomásesést eredményez. A STASTO-nál az 1072, CH117 és 4000 sorozatokban érhető el – ideális áramlásérzékeny alkalmazásokhoz.
Milyen névleges átmérők és anyagok állnak rendelkezésre?
A névleges átmérők, anyagok és tömítési kivitelek sorozatonként és változatonként eltérnek. A pontos értékeket az adott termék- vagy változatoldalon találja; különleges kivitelek esetén vegye fel velünk a kapcsolatot.
Hogyan találom meg a megfelelő kivitelt?
Vegye figyelembe a névleges átmérőt, a kívánt nyomásesést, a beépítési helyzetet és a közzeget. Kisebb névleges átmérőknél általában axiális vagy ferde ülékű szelepek jönnek szóba, nagyobb csővezetékeknél a csővezetékbe integrált visszacsapó klappa. Bizonytalanság esetén műszaki értékesítési csapatunk segít a kiválasztásban.
Van megfelelő tartozék?
Igen – ugyanabban a kategóriában a STASTO a 110100 és ST304 sorozatú szűrőkosarakat is forgalmazza, amelyek megvédik a szivattyúkat és az utánkapcsolt szerelvényeket a szilárd szennyeződésektől.
