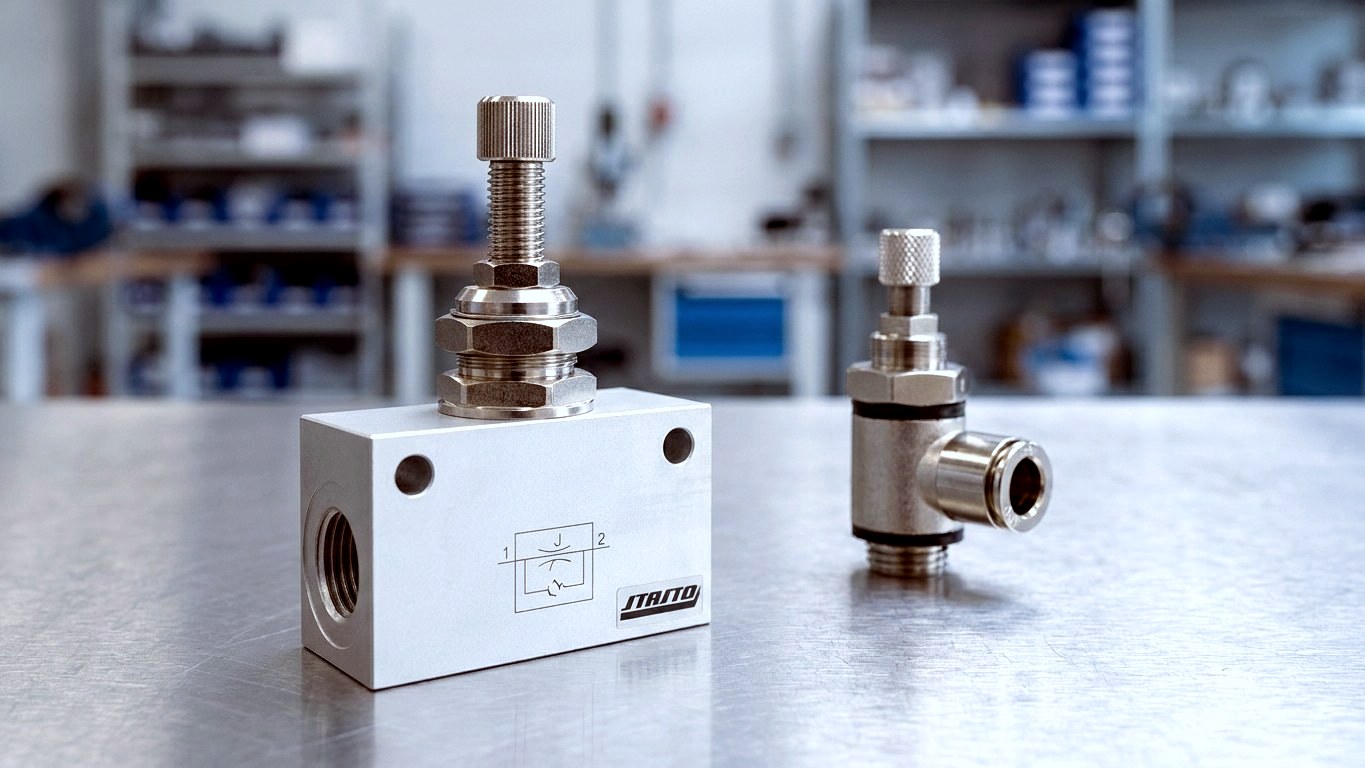

Fojtó-visszacsapó szelepek pneumatikus hengerekhez – precíz löketsebesség-szabályozás
A fojtó-visszacsapó szelepek pontosan és ismételhetően szabályozzák a pneumatikus hengerek mozgási sebességét – nyomásba való beavatkozás nélkül. Az egyik irányban a szelep egy állítható tűvel fojtja a légáramot, ellenkező irányban a beépített visszacsapó szelep szabad átfolyást biztosít. Így a ki- és a behúzási mozgás egymástól függetlenül beállítható. A STASTO-nál három kivitel közül választhat – blokkos, becsavarható és push-in (szorítógyűrűs) –, M5-től G1/2-ig terjedő csatlakozókkal.
Blokkos · Becsavarható · Push-in
Előnyök
Miért válasszon STASTO fojtó visszacsapó szelepet
Irányfüggő sebességszabályozás egyenletes, ismételhető dugattyúmozgáshoz – a hengerhez, a beépítési mérethez és a csővezetékhez igazítva.
Önálló sebességbeállítás
A henger ki- és betolása egymástól függetlenül állítható – jellemzően kipufogó fojtással az egyenletes mozgás érdekében.
Háromféle kivitel minden beépítési helyzethez
Tömb kivitel (MV21-U, MV34-U sorozat), becsavaros kivitel (MV44 sorozat) és forgatható Push-in kivitelek (UFC05-C/V, MV15MA35-C/V sorozat) fedik le a portszerelést, a kompakt beépítést és a rugalmas csővezetést.
Széles csatlakozási választék
M5-től G1/8, G1/4, G3/8-on át G1/2-ig; névleges átfolyás sorozattól és csatlakozástól függően – az MV21-U sorozatnál például 70-től 1 350 Nl/min-ig.
Finomhangolható beállítás
Beállítás hornyos vagy ráncos csavarral, sorozattól függően rögzítési lehetőséggel a véletlen elállítás ellen – alkalmas ISO 15552 és ISO 6432 szerinti hengerekhez.
Kivitelek
Fojtó visszacsapó szelepek kivitel szerint
Válasszon a hengercsatlakozó, a rendelkezésre álló beépítési méret és a tömlővezetés alapján a megfelelő sorozatot.
Kiviteli formák összehasonlítása
Tömb, becsavaros vagy forgatható – melyik kivitel megfelelő?
A három kivitelkategória elsősorban a szerelési módban és a tömlővezetésben különbözik. Áttekintés a gyors előzetes kiválasztáshoz.
| Tömb | Csavaros | Forgó (Push-in) | |
|---|---|---|---|
| Sorozatok | MV21-U, MV34-U | MV44 | UFC05-C/V-W/-S/-F, MV15MA35-C/V |
| Szerelés | Közvetlenül a hengerporton vagy csővezetékben | Henger- vagy alkatrész-menetbe csavarva | Push-in dugaszolható csatlakozó, forgatható |
| Csatlakozás | M5-től G1/2-ig (MV21-U), tömlő 4–8 mm (MV34-U) | Menetes beépítés, helytakarékos | Push-in tömlőcsatlakozó |
| Tömlővezetés | Rögzített a porton | Kompakt a csatlakozásnál | Rugalmas, irányítható |
| Tipikus alkalmazás | Normál hengerek, szabványos alkalmazások | Szűk beépítési helyzetek | Rugalmas tömlőkialakítás, változó fektetés |
Útmutató
Kipufogó- vagy beömlő fojtás – melyik való az Ön alkalmazásához?
A fojtás iránya meghatározza a henger mozgásának jellegét. Néhány lépésben megtalálja a megfelelő kivitelt.
A fojtás irányának értelmezése
- Kipufogó fojtás (Meter-out)
- A hengerből kiáramló levegőt fojtják le. A kilépő oldalon ellennyomás épül fel – ez a légpárna egyenletes, nyugodt és terheléstől kevésbé függő mozgást eredményez. A gyakorlatban ez a leggyakrabban alkalmazott megoldás.
- Beömlő fojtás (Meter-in)
- A beáramló levegőt fojtják le. Különleges esetekben alkalmazzák, például egyszerű működésű hengereknél vagy nagyon kis térfogatoknál, azonban nagyobb terhelésnél rántásos indulásra hajlamos.
- Névleges átfolyás
- A szabályozható térfogatáram nagyságrendjét adja meg – az MV21-U sorozatnál például 70–1 350 Nl/min. A pontos értékeket az adott kivitel adatlapján találja.
Kiválasztás négy lépésben
- 1. Hengercsatlakozás meghatározása
- Menet (M5, G1/8–G1/2) vagy tömlőcsatlakozás meghatározása.
- 2. Építési forma kiválasztása
- Blokkos (portszerelés), becsavarható (kompakt) vagy forgó/Push-in (rugalmas tömlővezetés).
- 3. Tömlőátmérő meghatározása
- Az Ön tömlőzéséhez illesztve – sorozattól függően pl. 4–16 mm.
- 4. Fojtásirány ellenőrzése
- Kipufogó (standard) vagy beömlő, a sorozat kivitelétől függően.
Alkalmazások
Hol alkalmazzák a fojtó visszacsapó szelepeket
Mindenhol, ahol pneumatikus hengerek vezérelt és ismétlőpontosan megvalósított mozgásokra van szükség.

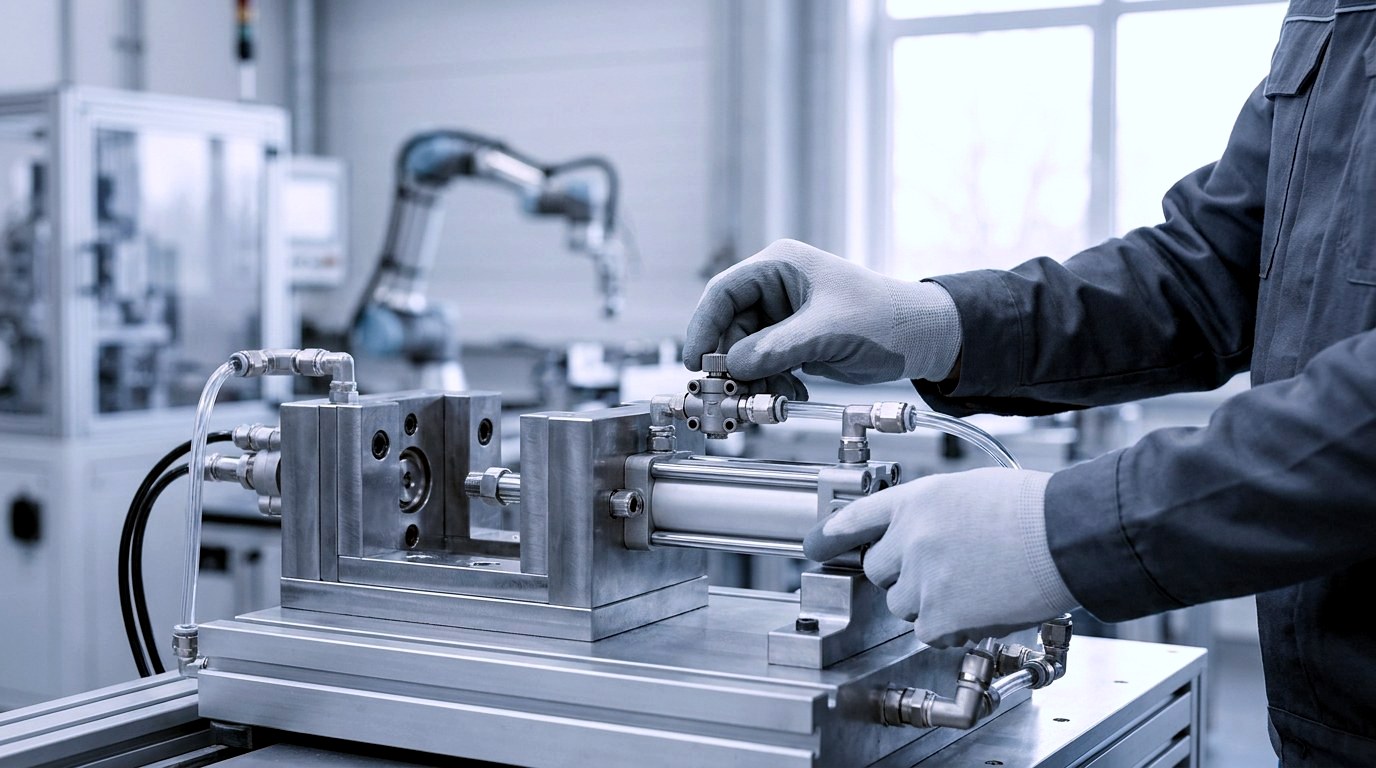

Hengersebesség beállítása
A pneumatikus hengerek ki- és behúzó mozgásának külön szabályozása, pl. befogókészülék enyhe zárásához.

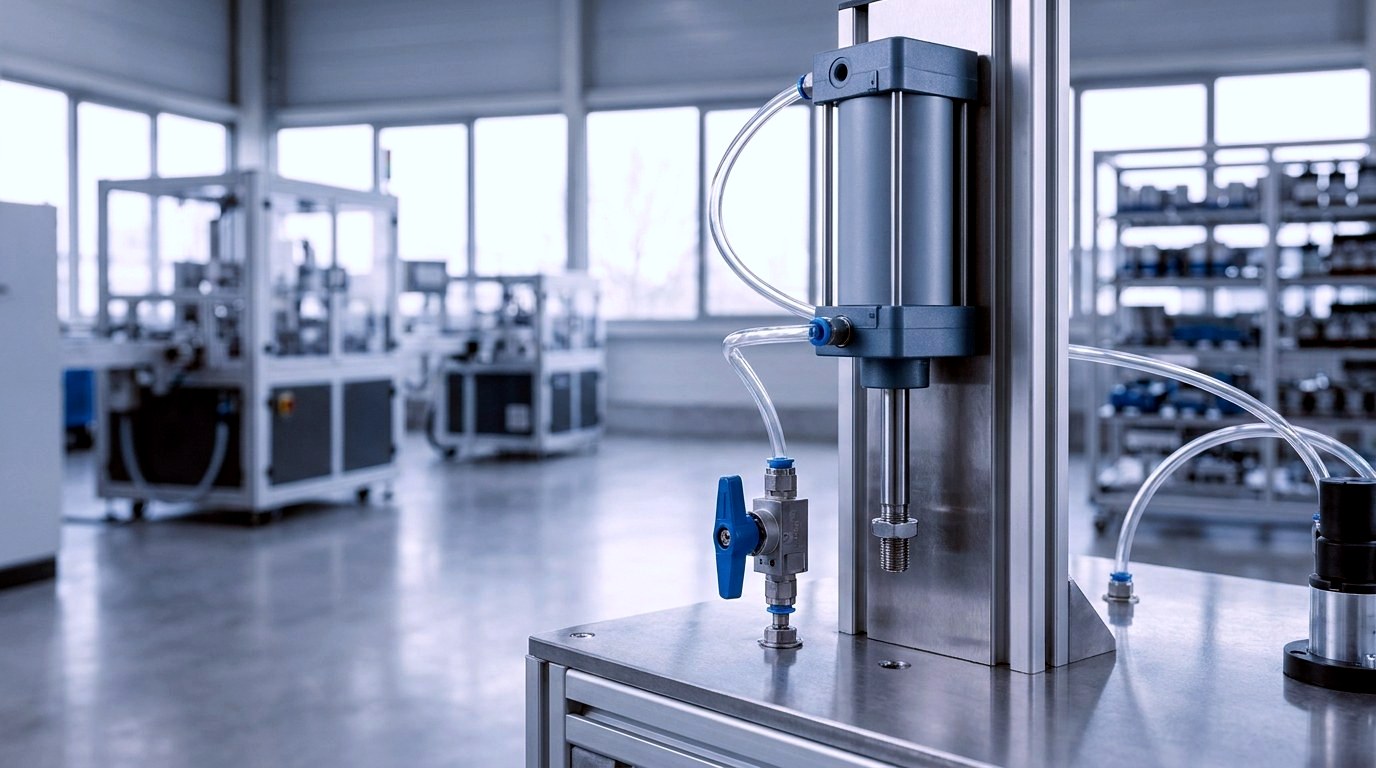

Kifúvó oldali fojtás
Bevált szabványos módszer: a levegőt az elvezető oldalon fojtják, ezáltal ellenpárna képződik, és a dugattyú egyenletesen, rázkódásmentesen jár.

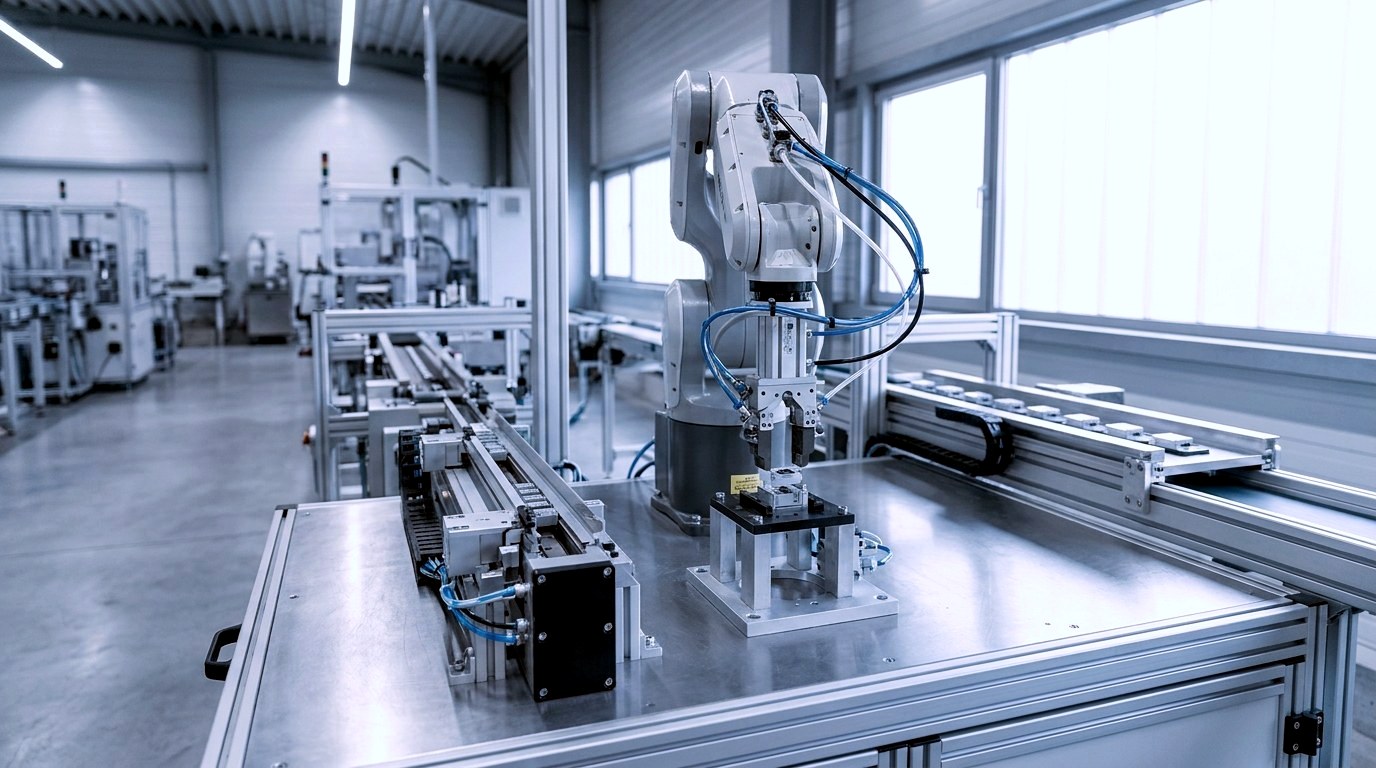

Kezelő- és szerelőtechnika
Vezérelt mozgások fogóknál, előtolásoknál és toló szerveknél automatizált gyártósorokban.

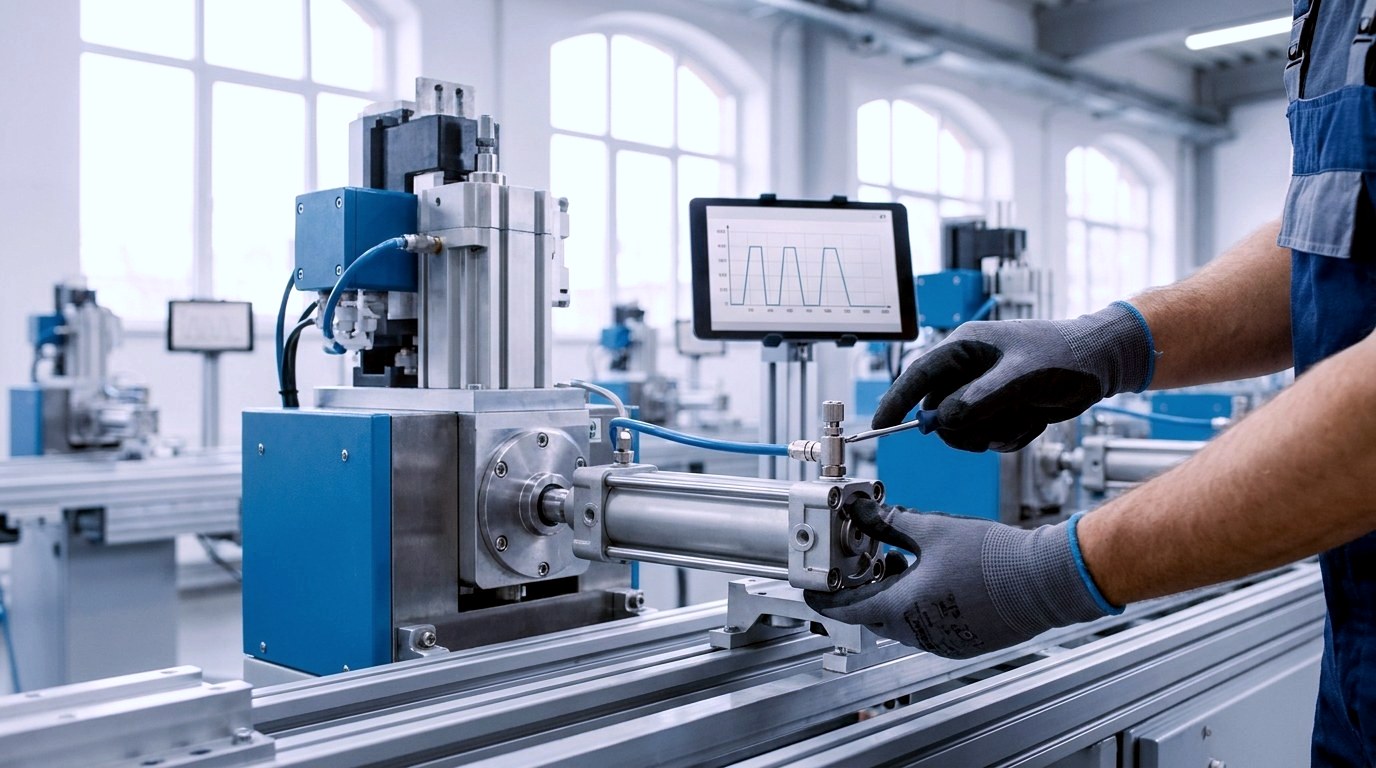

Ciklusidők finomhangolása
Meglévő hengereknél a mozgási folyamatok utólagos beállítása és a ciklusidők pontos hangolása a berendezésekben.

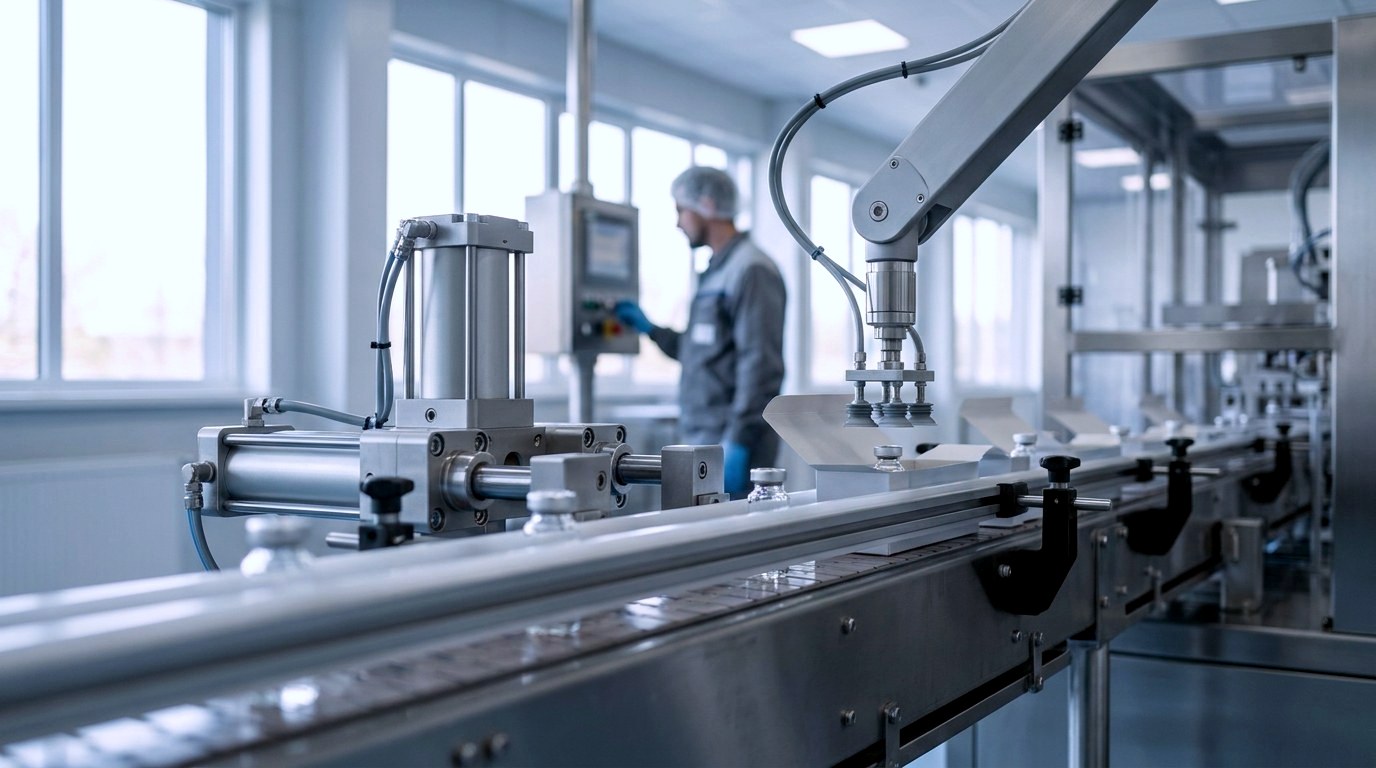

Nyugodt mozgás csomagolásban
Egyenletes, rázkódásmentes dugattyúmozgás csomagoló- és töltősorokon a kíméletes kezelés érdekében.

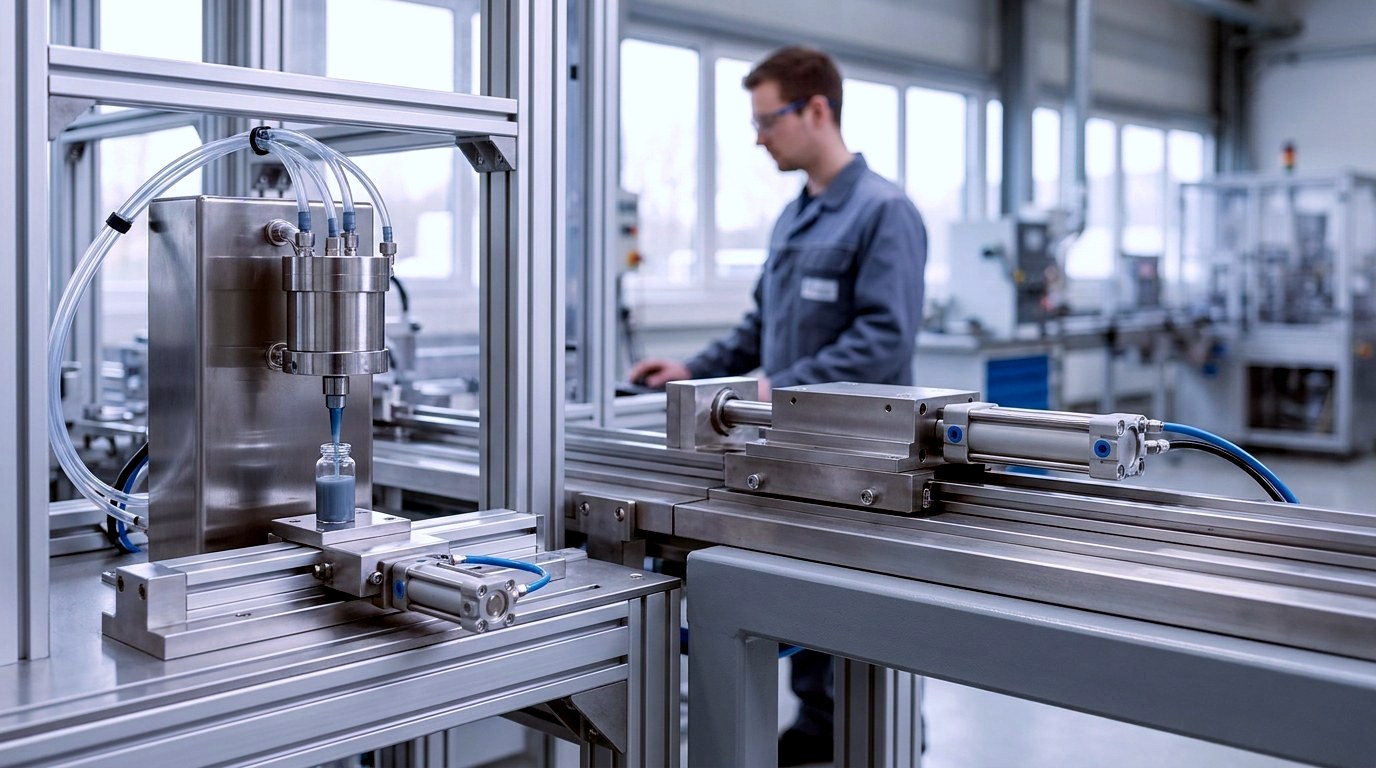

Adagoló és előtoló mozgások
Vezérelt, ismétlőpontos hengermozdulatok előtolásoknál és toló szerveknél folyamattechnikai berendezésekben.
Elérhetőség és tanácsadás

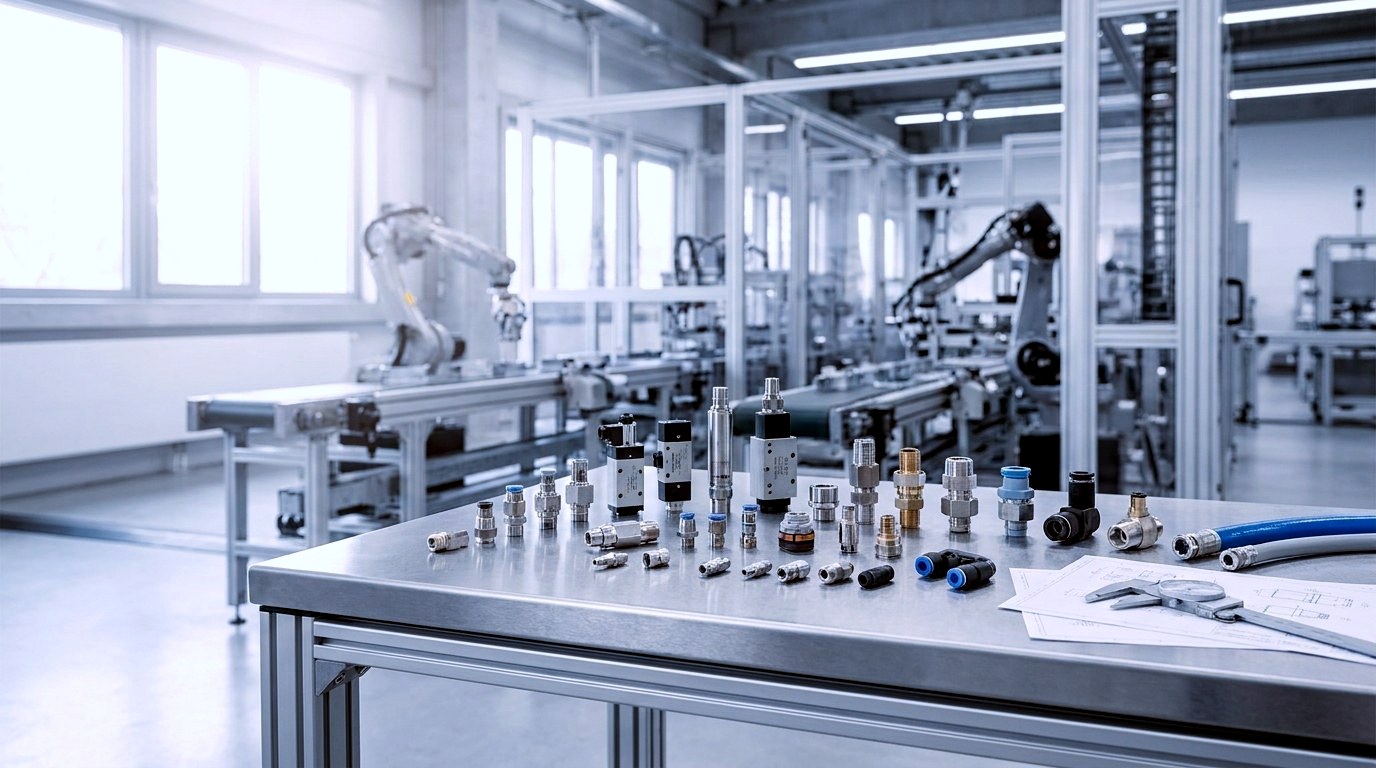

Kiválasztás, változatok és tanácsadás
A csatlakozás, tömlő-Ø, névleges átfolyás és anyagok sorozatonként eltérnek – a pontos adatok az egyes termékeknél találhatók.
Elérhetőség sorozatonként
A rendelési mennyiségre és szállítási információkra vonatkozó adatok az adott termék- vagy változatoldalon találhatók.
Műszaki adatok termékenként
A csatlakozás, tömlő-Ø, névleges átfolyás és anyagok változatonként az adatlapon szerepelnek. A hőmérséklet- és nyomástartomány sorozatonként változik.
Egyedi kivitelek és tanácsadás
Az építési formával, csatlakozással vagy fojtási iránnyal kapcsolatos kérdésekre műszaki csapatunk kérésre válaszol.
Gyakori kérdések
Kérdések a fojtószelepekről
Válaszok a működéssel, szereléssel, csatlakozókkal és kiválasztással kapcsolatban.
Mi a fojtó visszacsapó szelep és hogyan működik?
A fojtó visszacsapó szelep egy állítható fojtót kombinál egy visszacsapó szeleppel, és irányvezérelt módon szabályozza a pneumatikus henger sebességét. Az egyik áramlási irányban a levegőáramot egy tű szabályozza és fojtja; az ellenkező irányban a visszacsapó szelep szabad átjárást biztosít.
Hova szereljem a szelepet – a hengerhez vagy a tömlőbe?
Ez az építési formától függ: a tömb- és becsavarható szelepeket előnyösen közvetlenül a henger portjára szerelik, a forgó/Push-in szelepek rugalmas elrendezést tesznek lehetővé a tömlő menetén. A hengerporton való portszerelés különösen elterjedt a kipufogó fojtáshoz.
Mi a különbség az egyszerű fojtószeleppel szemben?
Egy egyszerű fojtószelep (pl. MV21-B, MV34-B sorozat) mindkét irányban fojt, a fojtó visszacsapó szelep csak az egyikben. A fojtó visszacsapó szelep az ellenkező irányban szabadon engedi át a levegőt – ez az irányvezérelt sebességszabályozás alapfeltétele.
Milyen csatlakozók és tömlőátmérők állnak rendelkezésre?
A sorozattól függően a menetes csatlakozók M5-től G1/8, G1/4, G3/8 egészen G1/2-ig terjednek; a tömlőcsatlakozók kiviteltől függően szokványos átmérőkben kaphatók. A pontos adatokat az adott terméklapon találja.
Milyen mértékben szabályozható a térfogatáram?
A szabályozható tartomány a sorozat névleges áramlásától függ – például az MV21-U sorozatnál 70 Nl/min (M5) és 1 350 Nl/min (G1/2) között. Az egyes változatok részleteit az adatlapban találja.
Mely hengerekkel kompatibilisek?
A szelepek alkalmasak általános pneumatikus hengerekhez, például ISO 15552 vagy ISO 6432 szabvány szerintiekhez. A megfelelő csatlakozó és kivitel kombinációját a hengertype alapján válassza ki; bizonytalanság esetén szívesen segítünk.
