Pneumatikus irányítószelepek

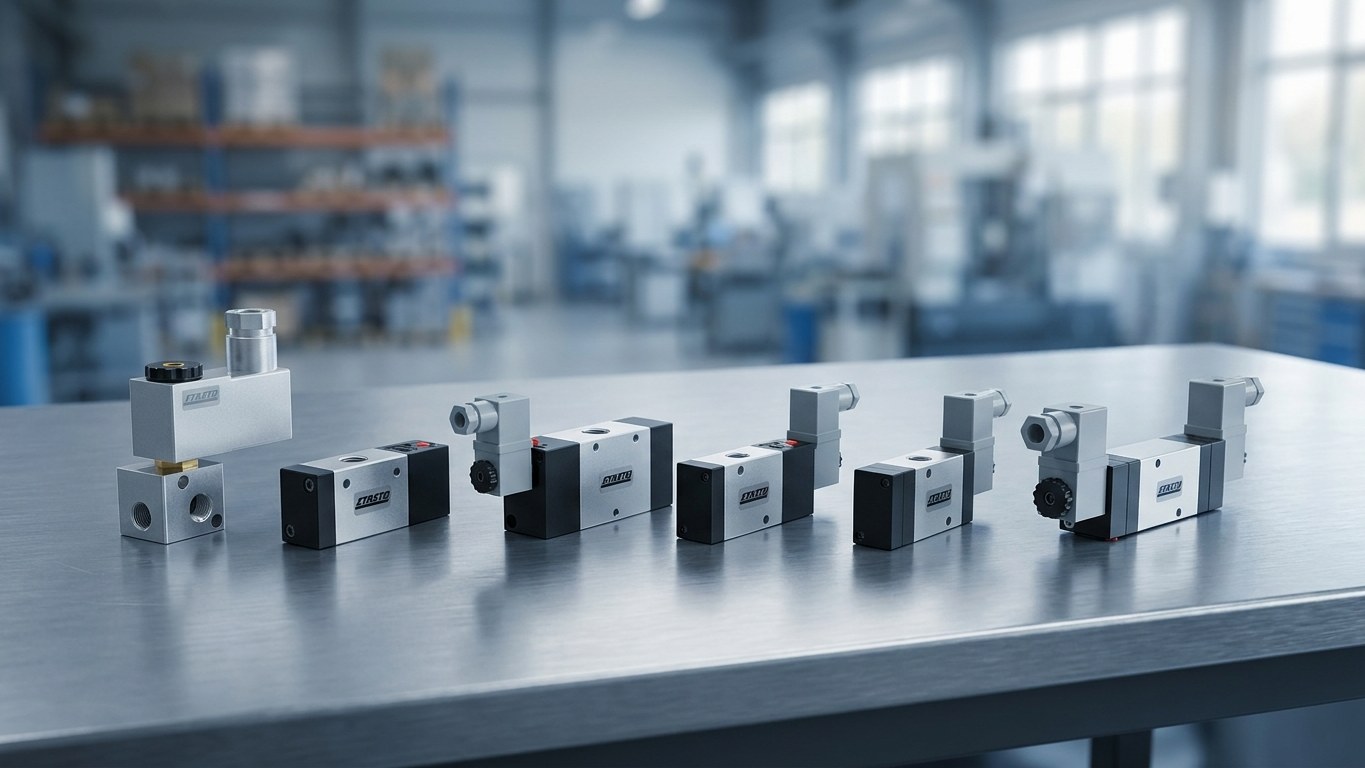

Irányváltó szelepek pneumatikához – típusok, kivitelek és kiválasztás
Az irányváltó szelepek a sűrített levegő irányát – és ezzel a hengerek, hajtások és megfogók mozgását – szabályozzák. A STASTO-nál megtalálja a kapcsolási funkciók teljes skáláját – 3/2, 5/2 és 5/3 – elektromos (elektromágneses) és pneumatikus működtetéssel, rugó-visszaállítással vagy bistabil kivitelben, szabványos ISO- és NAMUR-kialakításban.
3/2 · 5/2 · 5/3 – ISO & NAMUR
Miért a STASTO
A megfelelő irányváltó szelep – gyorsan kiválasztva, gyorsan szállítva
A szabványos ISO- és NAMUR-kialakítású szelepek közvetlenül szelepelosztóba láncolhatók vagy forgóhajtásokra szerelhetők. A leggyakoribb sorozatokat változattól függően raktárról szállítjuk – európai gyártással és műszaki tanácsadással.
Teljes kapcsolási funkció-választék
3/2, 5/2 és 5/3 utas kivitelek, mechanikus/kézi működtetésű változatokkal és speciális funkciókkal kiegészítve – rugóvisszatérítéssel vagy bistabil/impulzusvezérelt kialakításban.
Mindkét működtetési mód
Elektromosan szolenoidszelepként (jellemzően 24 V DC / 230 V AC) és pneumatikusan/légerővel vezérelve, vákuumos alkalmazásokkal együtt.
Szabványos és kombinálható
ISO és NAMUR csatlakozási képek, 16 mm (Serie K) és 22 mm (Serie E+V) dugaszolószélességek, közvetlenül láncolható szelepszigettekké.
Európai gyártás
Rövid szállítási határidők szériánként, EU-szintű kiszállítás és műszaki tanácsadás a STASTO-tól.
Kiválasztási segédlet
A megfelelő irányítószelep 3 lépésben
A kapcsolási funkció, a működtetési mód és a kialakítás határozza meg a hengerhez, az átfolyáshoz és a vezérléshez illő szelepet.
1. lépés – Kapcsolási funkció kiválasztása
- 3/2
- Egy fogyasztói csatlakozás, nyit/zár – egyszerű hatású hengerekhez, vákuumhoz és fúvatási alkalmazásokhoz.
- 5/2
- Kétszeresen hatású henger két stabil kapcsolási állással.
- 5/3
- További középállás (zárt / szellőztetett / elszellőztetett) pozicionáló és biztonsági funkciókhoz.
- Rokon funkciók
- 2/2, 4/2 és 4/3 speciális esetként – érdeklődjön.
2. lépés – Működtetési mód kiválasztása
- Elektromos (mágnesszelep)
- Kézi segédvezérléssel vagy anélkül.
- Pneumatikus / légvezérelt
- Elektromos jel nélküli vezérláncokhoz.
- Mechanikus / kézi
- Például bütyökszelepes kivitelek.
- Visszatérítés
- Rugóvisszatérítés (monostabil) alapállásban tartja a szelepet; impulzusvezérelt (bistabil) kivitel jel nélkül is megtartja az utolsó állást.
3. lépés – Kialakítás és szabvány kiválasztása
- ISO-irányváltó szelepek
- Szabványos alaplapokhoz és szelepelosztókhoz.
- NAMUR csatlakozású szelepek
- Pneumatikus forgóhajtásokra történő közvetlen felszereléshez.
- Közvetlen vs. elővezérelt kivitel
- Az átfolyástól és a kapcsolási teljesítménytől függően.
- Csatlakozószélesség 16/22 mm
- Serie K (16 mm) és Serie E+V (22 mm) szelepelosztóba való összeláncoláshoz.
Kapcsolási funkciók összehasonlítása
3/2 vs. 5/2 vs. 5/3 – melyik funkció melyik feladathoz
Az első szám a csatlakozások, a második a kapcsolási állások számát jelöli. A kiválasztás a hengertípustól és a szükséges középállástól függ.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Csatlakozások / állások | 3 csatlakozás, 2 állás | 5 csatlakozás, 2 állás | 5 csatlakozás, 3 állás |
| Tipikus felhasználó | Egyszerű működésű henger, vákuum, fúvólevegő | Dupla működésű henger | Dupla működésű henger középállással |
| Középállás | nem | nem | zárva / szellőztetve / leengedve |
| Alkalmazási terület | Nyit/Zár vezérlés, vákuumos megfogó | Két stabil végállás | Pozicionáló és biztonsági funkciók |
Választék
Irányváltó szelep kategóriák
A közvetlen vezérlésű kompakt szeleptől az összeláncolható K és E+V sorozatokon át a szabványosított ISO- és NAMUR-kivitelekig.
Alkalmazások
Irányváltó szelepek alkalmazásai
A hengervezérléstől az armatúra-automatizáláson át a vákuumos kezelésig.

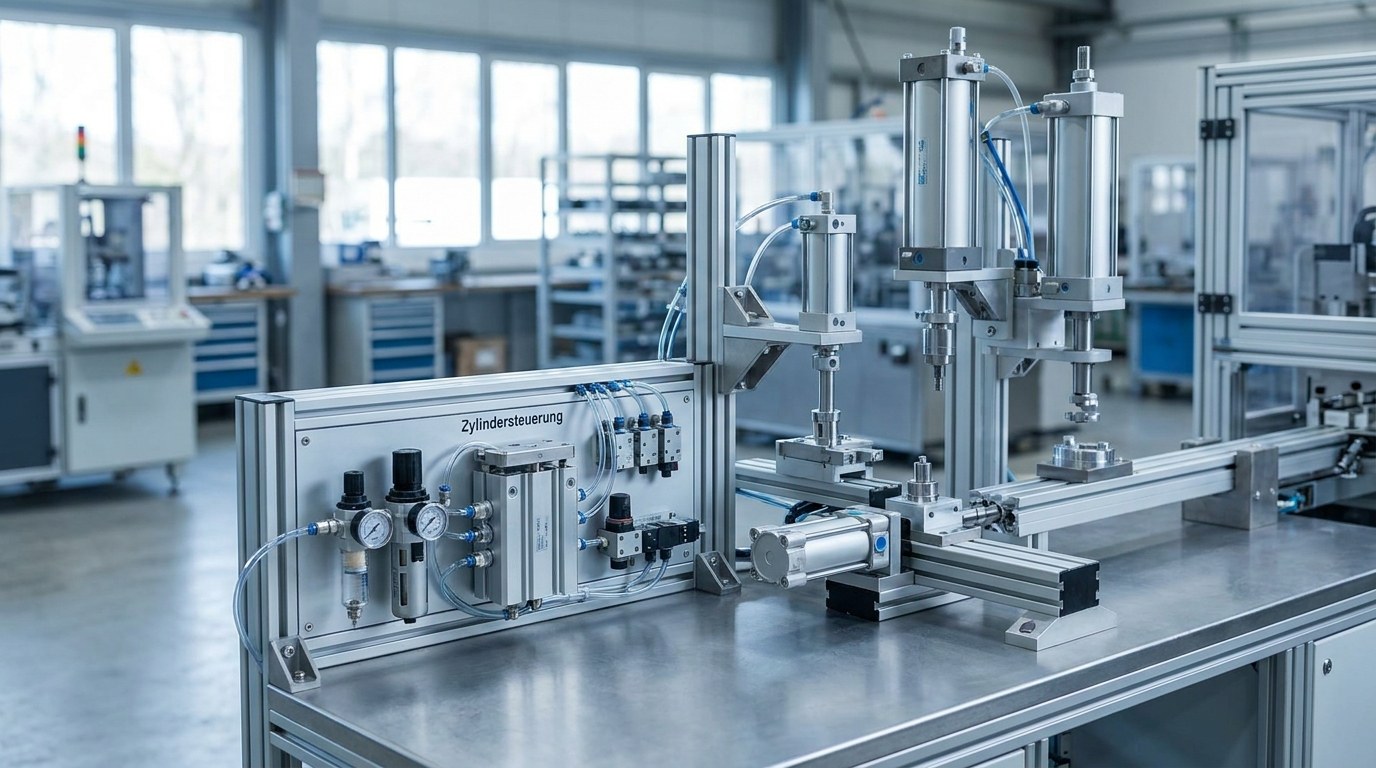

Hengerek vezérlése
Egyszerű és kétirányú működésű hengerek vezérlése szerelő- és anyagmozgató rendszerekben.
Szerelvényautomatizálás
NAMUR-szelepek pneumatikus forgóhajtásokon – összekötő kapocs tolattyúk és gömbcsapok között.
Vákuumos anyagmozgatás
Vákuumkupák 3/2-es levegő/vákuum szelepekkel anyagmozgatáshoz.
Tartó- és biztonsági funkciók
Meghatározott középállás 5/3-as szelepekkel pozicionáló és biztonsági feladatokhoz.
Csomagoló- és töltőtechnika
Gyors kapcsolási ciklusok a K és E+V sorozatú összekapcsolt szelepszigetekkel.
Folyamatszelep-vezérlés
Folyamatszerelvények pneumatikus és elektromos vezérlése igényes környezetben.
Logisztika és Made in Europe
Elérhetőség, szállítás és ellátásbiztonság
Egyetlen kapcsolattartó a kiválasztáshoz, tartozékokhoz és pótalkatrészekhez – tervezhető határidőkkel és EU-szerte kiszállítással.
Raktári készlet
A népszerű sorozatok – pl. K3.W sorozat, valamint ISO-sorozatok PS110/PS111/PS112 – kiviteltől függően raktárról elérhetők, tervezhető határidőkkel és kevesebb leállással.
EU-szintű szállítás
Megbízható szállítási határidők és egy állandó kapcsolattartó a kiválasztáshoz, tartozékokhoz és pótalkatrészekhez.
Európai gyártás és minőség
Gyártás és minőségbiztosítás Európában – az ellátásbiztonság és a megfelelőség garanciája.
Gyakori kérdések
GYIK az irányváltó szelepekről
Válaszok a kapcsolási funkcióval, működtetési móddal, szabványokkal és szállítással kapcsolatban.
Mit jelent a 3/2, 5/2 és 5/3 az irányváltó szelepen?
Az első szám a csatlakozások számát, a második az állások számát jelöli. Az 5/2 tehát 5 csatlakozást és 2 kapcsolási állást jelent. Így egy pillantásra megállapítható, hogy a szelep milyen hengertípushoz és funkcióhoz alkalmas.
Mikor válasszak 5/2-t 5/3 helyett?
Az 5/2-t akkor válassza, ha két stabil végállásra van szükség; az 5/3-at akkor, ha meghatározott középállásra van szükség. A középállás lehet zárt, nyomással ellátott vagy kiürített kivitelű – ez fontos a pozicionáló és biztonsági funkciók szempontjából.
Elektromos vagy pneumatikus működtetésű irányváltó szelep – melyiket válasszam?
A választás a rendelkezésre álló vezérlőjeltől, az energiakoncepcióktól és az alkalmazási feltételektől függ. Ha nem áll rendelkezésre elektromos jel, vagy ha a helyi elektromos rendszer kritikus, a pneumatikus működtetés célszerű; egyébként az elektromágneses szelep ajánlott.
Mi a rugóvisszatérítés?
A rugóvisszatérítés jel hiányában a szelepet a meghatározott alapállásba hozza vissza (monostabil). Ezzel szemben a bistabil, impulzusvezérelt szelep az utoljára kapcsolt állásban marad jel nélkül is.
Mi az a NAMUR-szelep?
A NAMUR szelep szabványosított csatlakozási képpel rendelkező irányváltó szelep, amely közvetlenül pneumatikus forgóhajtásokra szerelhető. Ez kiküszöböli a szükségtelen csővezetékezést az armatúra-automatizálásban.
Az elektromágneses szelep ugyanaz, mint az irányváltó szelep?
Az elektromágneses szelep egy elektromosan működtetett irányváltó szelep – ugyanaz az alkatrésztípus, az elnevezés a működtetési módra utal. Aki 3/2-es vagy 5/2-es elektromágneses szelepet keres, azt az irányváltó szelepek kínálatában találja meg.
Milyen gyorsan szállít a STASTO?
A gyakori sorozatok variánstól függően raktárról elérhetők, és EU-szerte szállítunk. A gyártás Európában történik – a pontos határidőkről kérjen ajánlatot az adott sorozatra.
Kapcsolódó termékek
Wegeventil-Typen im Detail
Kiegészítő szelepfajták és alkatrészek a pneumatikus vezérlés köréből.
Tanácsadás
Nem tudja, melyik irányváltó szelep a megfelelő?
A STASTO a kapcsolási funkciót, a működtetési módot és a kivitelt a hengerhez, az átfolyáshoz és a vezérléshez igazítva választja ki – európai gyártásból, raktárról.
