Pneumatika · Munkaelemek

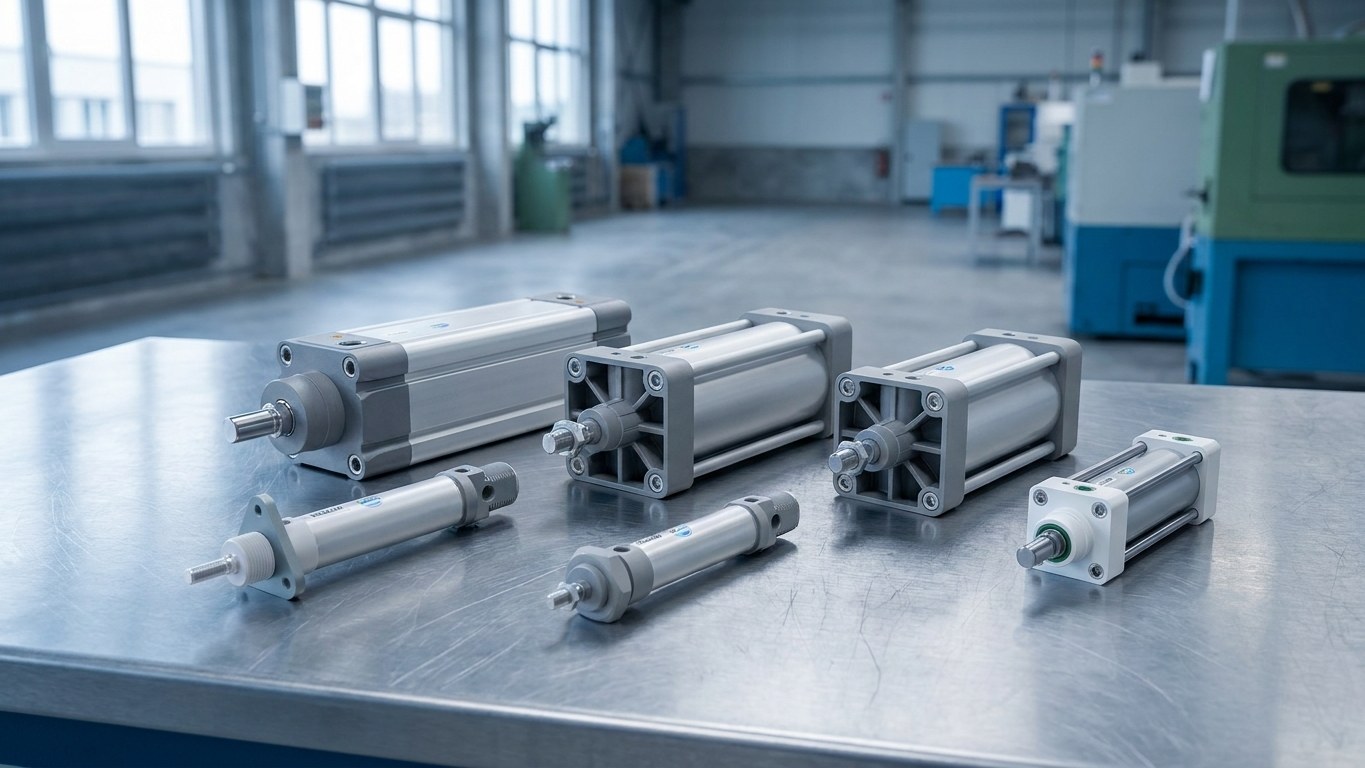

Pneumatikus hengerek ISO 15552 / VDMA szerint – szabványos hengerek kiegészítőkkel
Az ISO 15552 szabványos hengerek a gépipar és a berendezésgyártás cserélhető pneumatikus hajtásainak alapját képezik. A szabványosított csatlakozó és rögzítési méretek lehetővé teszik, hogy különböző sorozatok hengereit konstruktív módosítás nélkül cserélje ki. A STASTO-nál az NWT, PC10 és XNWT sorozatú ISO 15552 profilmágnes hengereket 32–125 mm átmérőben találja meg – egyszeres és kétszeres működéssel, megfelelő rögzítésekkel, csuklókkal és szenzortechnikával egy kézből.
ISO 15552 profilmágnes hengerek, Ø 32–125 mm
Előnyök
Miért válasszon ISO 15552 normahengert?
Szabványosított méretek, egységes sorozatprogram és összehangolt szerelési kiegészítők – így kombinálhatja a hengert, a rögzítést és a tartozékokat egyetlen rendszerben.
Szabványos csere
Egységes szerelési és rögzítési méretek az ISO 15552 szerint (korábbi VDMA 24562 / DIN 24336). A hengerek gyártótól és sorozattól függetlenül méretileg kompatibilisek maradnak.
Széles típusválaszték
NWT, PC10 és XNWT sorozatú profilmágnes-hengerek, egyszerű és kettős működésű kivitelben, állítható véglállás-csillapítással és 0,5…10 bar nyomástartománnyal.
ATEX kivitel is elérhető
Egyes sorozatok, mint a PC10, változattól függően ATEX Zone 2 és 22 kivitelben is elérhetők – robbanásveszélyes területeken való alkalmazáshoz.
Teljes szerelési tartozékkészlet
Talp-, karimás-, villa- és forgószáras rögzítések, valamint csuklószemek és villafejek a hengerhez illesztve – összehangolt rendszer különálló alkatrészek helyett.
Útmutató
A megfelelő szabványhenger kiválasztása
Az ISO 15552 meghatározza a cserélhető rögzítésű pneumatikus hengerek beépítési és csatlakozási méreteit, és a VDMA 24562, valamint a DIN 24336 szabványokból fejlődött ki. Ezek a jellemzők segítenek a megfelelő henger kiválasztásában.
Mit jelent az ISO 15552
- Szabványeredet
- Az ISO 15552 a VDMA 24562 és a korábbi DIN 24336 szabványokból fejlődött ki; a VDMA-henger elnevezés továbbra is elterjedt.
- Felcserélhetőség
- Az azonos átmérőjű hengerek gyártótól függetlenül mechanikusan felcserélhetők – ez előnyt jelent az alkatrészpótlásnál és az egységesítésnél.
- Profilházas kialakítás
- A szögletes profilházas kialakítás összekötő rudakkal/fedéllel és szabványos rögzítési pontokkal jellemzi az ISO 15552 szerinti kivitelt.
Meghatározó jellemzők
- Átmérő és erő
- Meghatározza a tolóerőt – pl. Ø 32 mm ≈ 428–482 N, Ø 100 mm ≈ 4 710 N 6 bar nyomáson.
- Löket
- Rövid lökettől 1 600 mm felett – hosszú löket esetén ügyeljen a kihajlási terhelésre.
- Működési mód
- Kétirányú működés mint alapkivitel, vagy egyirányú rugós visszatéréssel.
- Végállás-csillapítás
- Állítható végállás-csillapítás a henger és a csatlakozó elemek kímélése érdekében.
- Csatlakozás & menet
- Dugattyúrúd-menet és nyomáscsatlakozó méretenként, pl. M16x1,5 ill. G3/8" Ø 63 mm-nél.
- Különleges kivitelek
- Alacsony hőmérséklet (−30…+80 °C), forgásgátolt, többállású vagy hosszított dugattyúrúd a szériától függően.
Megfelelő szerelési kiegészítők
- Rögzítési módok
- Talp (XP), karima (XFL), villa (XCFA / XCF), forgó- és szögforgó felfüggesztés (XANL / XCBF / XAS / XASV).
- Felfüggesztés
- Középső felfüggesztés (XCIR / NWCIR) és csapágybakk (SU-CI) csuklós szereléshez.
- Összekötő elemek
- Gömbszem (GA), villafej (G / M) és flexibilis kuplung (SAS) a tűréskiegyenlítéshez.
- Szelepszerelés
- Szelep-szerelőkészlet (SCVK) a hengerre történő közvetlen szereléshez.
Kialakítások összehasonlítása
ISO 15552 más hengerkivitelekkel szemben
Melyik kivitel a megfelelő? Az összehasonlítás megmutatja, mikor válasszon ISO 15552, ISO 6432 vagy kompakt hengert.
| ISO 15552 | ISO 6432 | Kompakt henger | |
|---|---|---|---|
| Szabvány / kivitel | ISO 15552 (korábbi VDMA 24562) | ISO 6432 miniatűr henger | Rövid építési mód, SHD sorozat |
| Átmérőtartomány | Ø 32–125 mm | kis átmérők | Ø max. 160 mm |
| Jellemző löket | Rövidhub akár 1 600 mm felett | rövid és közepes löket | különösen rövid löket |
| Fő alkalmazási terület | Szabványosított, cserélhető hajtások | szűk beépítési helyzetek | helytakarékos alkalmazások |
| Rögzítési méretek | szabványos, cserélhető | saját norma, nem cserélhető az ISO 15552-vel | saját kialakítás, független az ISO 15552-től |
Kategóriák
ISO-15552 hengerek és kapcsolódó kivitelek
A szabványos profilmágnes-hengertől a miniatűr és kompakt kivitelektől való megkülönböztetésig – válassza ki a megfelelő kategóriát.
Alkalmazások
Hol alkalmazzák az ISO 15552 szerinti normálhengereket
Mindenhol, ahol szabványos csatlakozással rendelkező lineáris pneumatikus mozgásra van szükség.

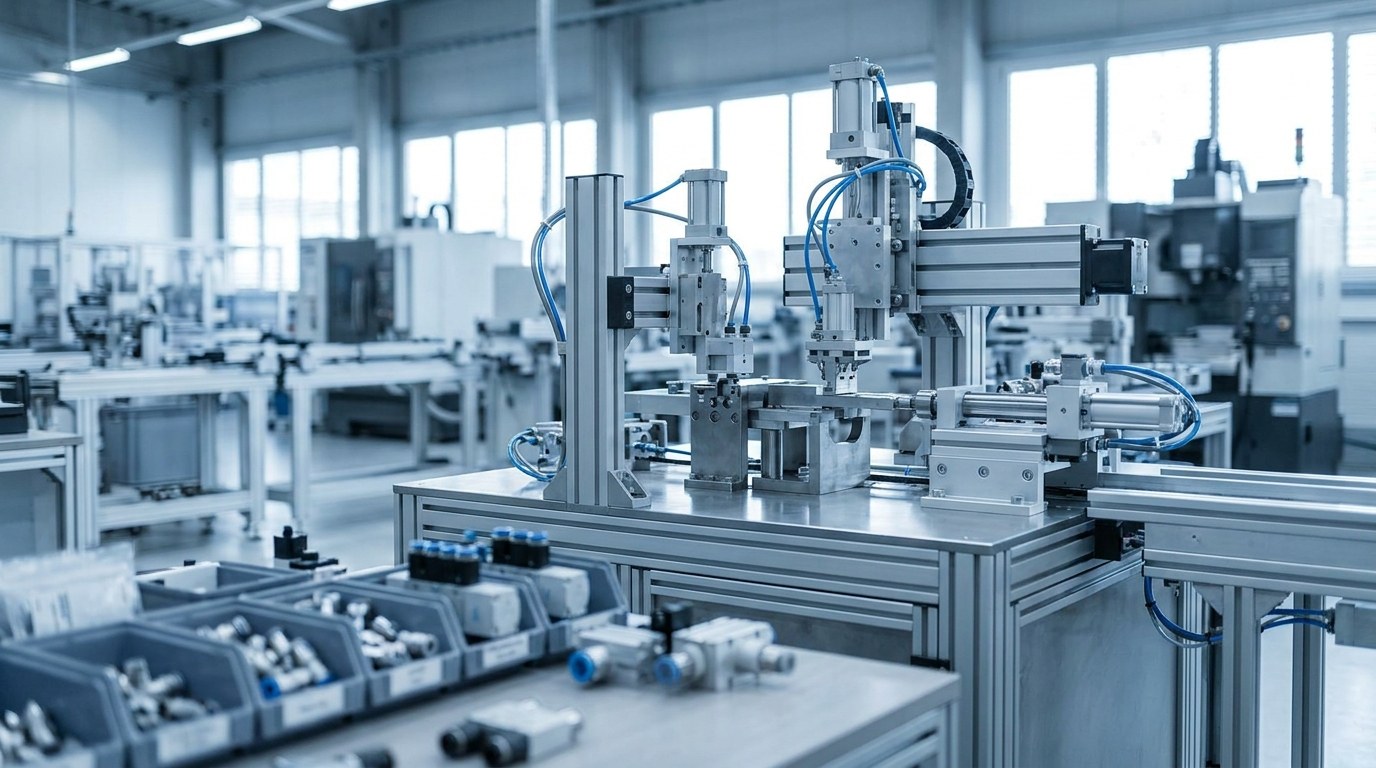

Gép- és különlegesgép-gyártás
Befogás, szorítás, előtolás és pozicionálás felcserélhető, szabványosított hajtásokkal.

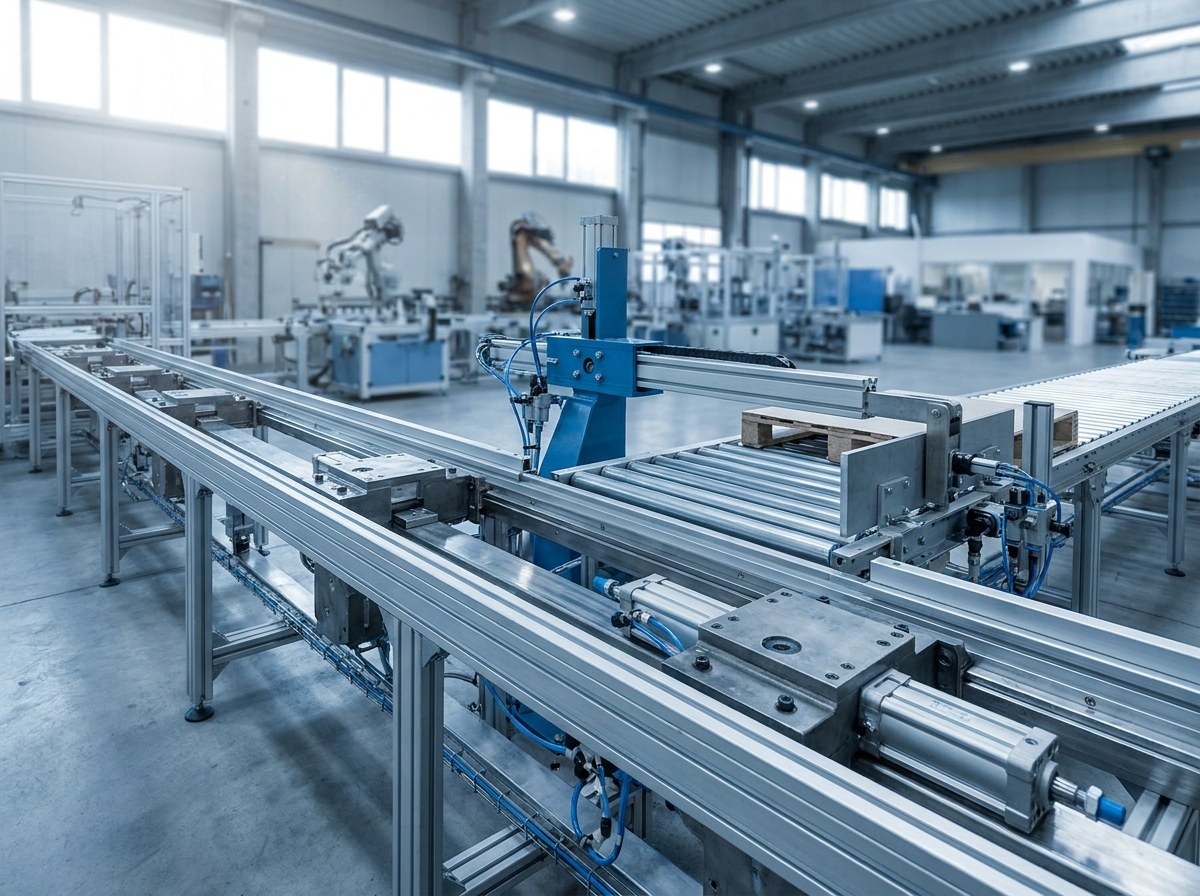

Szállítástechnika és anyagmozgatás
Váltók, ütközők és tolók közepes és nagy löketekkel – sorozatok 1600 mm-t meghaladó lökettel is elérhetők.

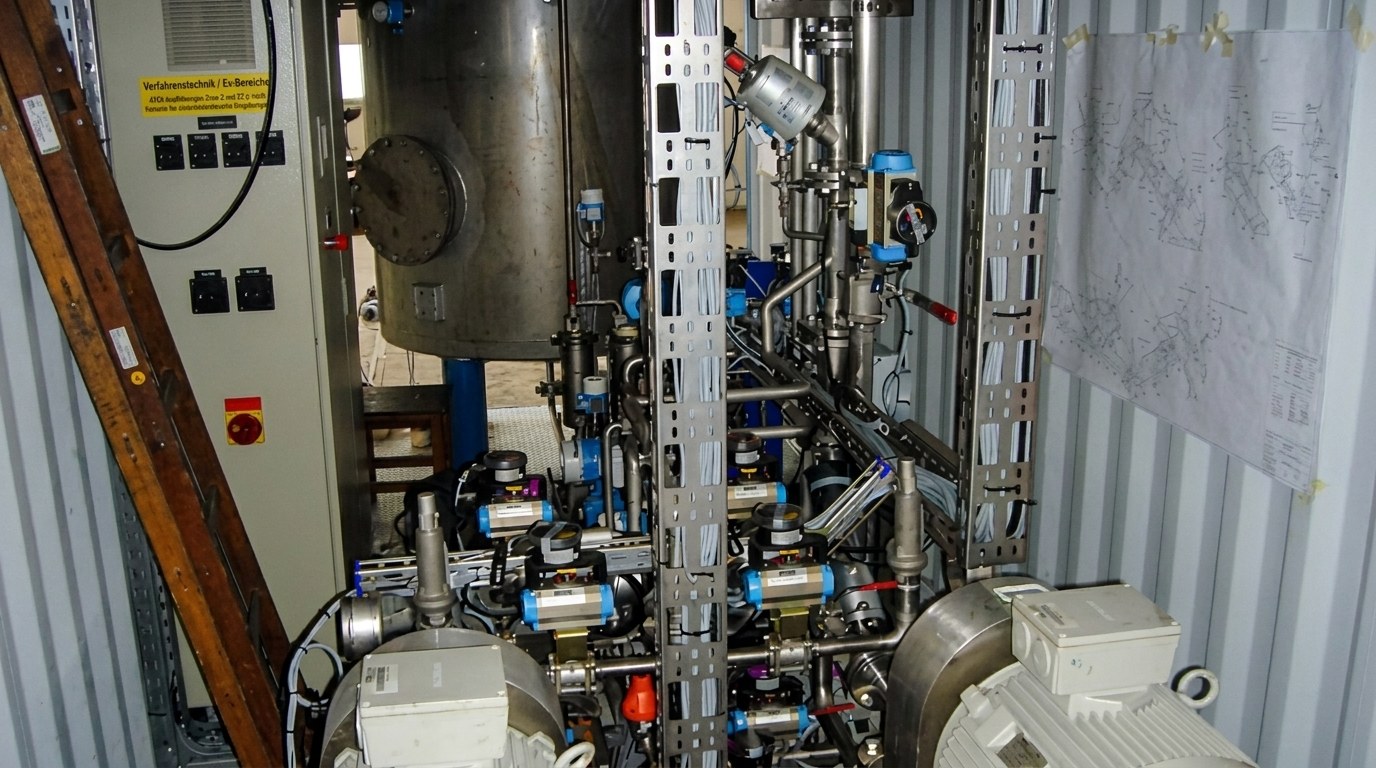

Vegyipari technika / robbanásveszélyes területek
ATEX-kivitel 2-es és 22-es zónához a megfelelő változatnál, biztonsági szempontból kritikus környezetekhez.

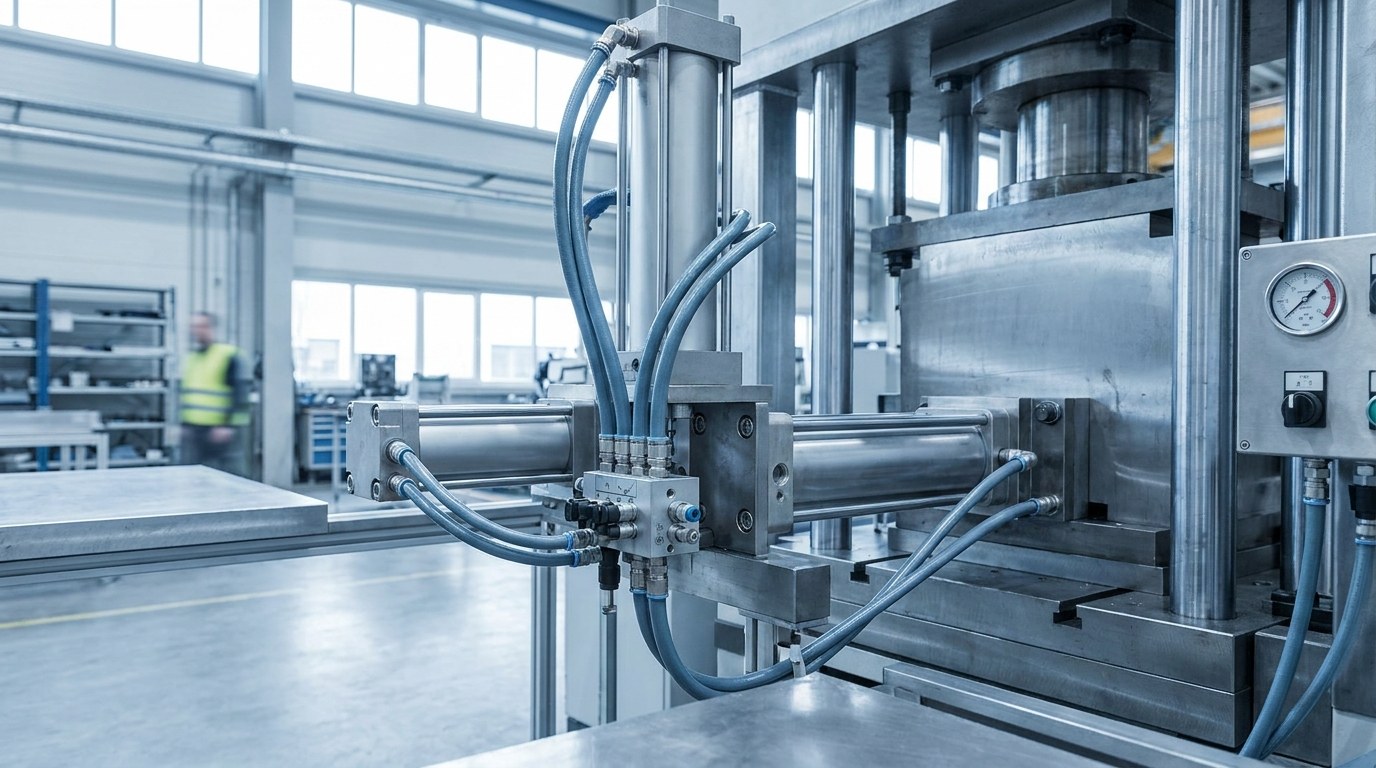

Nagy erőigényű berendezések
Ø 100 mm kb. 4710 N erővel, illetve Ø 125 mm-es osztály nagy toló- és húzóerőkhöz 6 bar nyomáson.

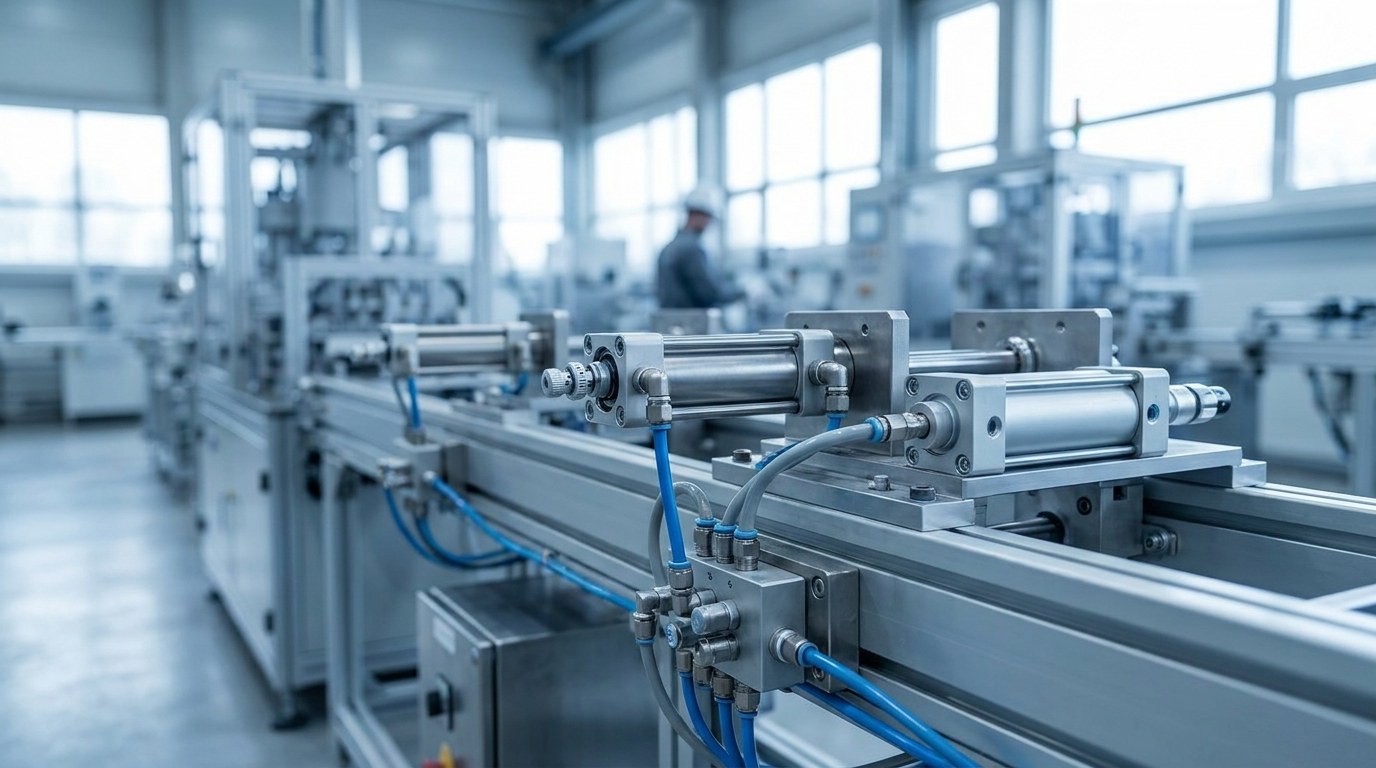

Sűrített levegős hajtástechnika
Egyszerű és kétszeresen működő hajtások 0,5…10 bar nyomástartományban, állítható végállás-csillapítással.

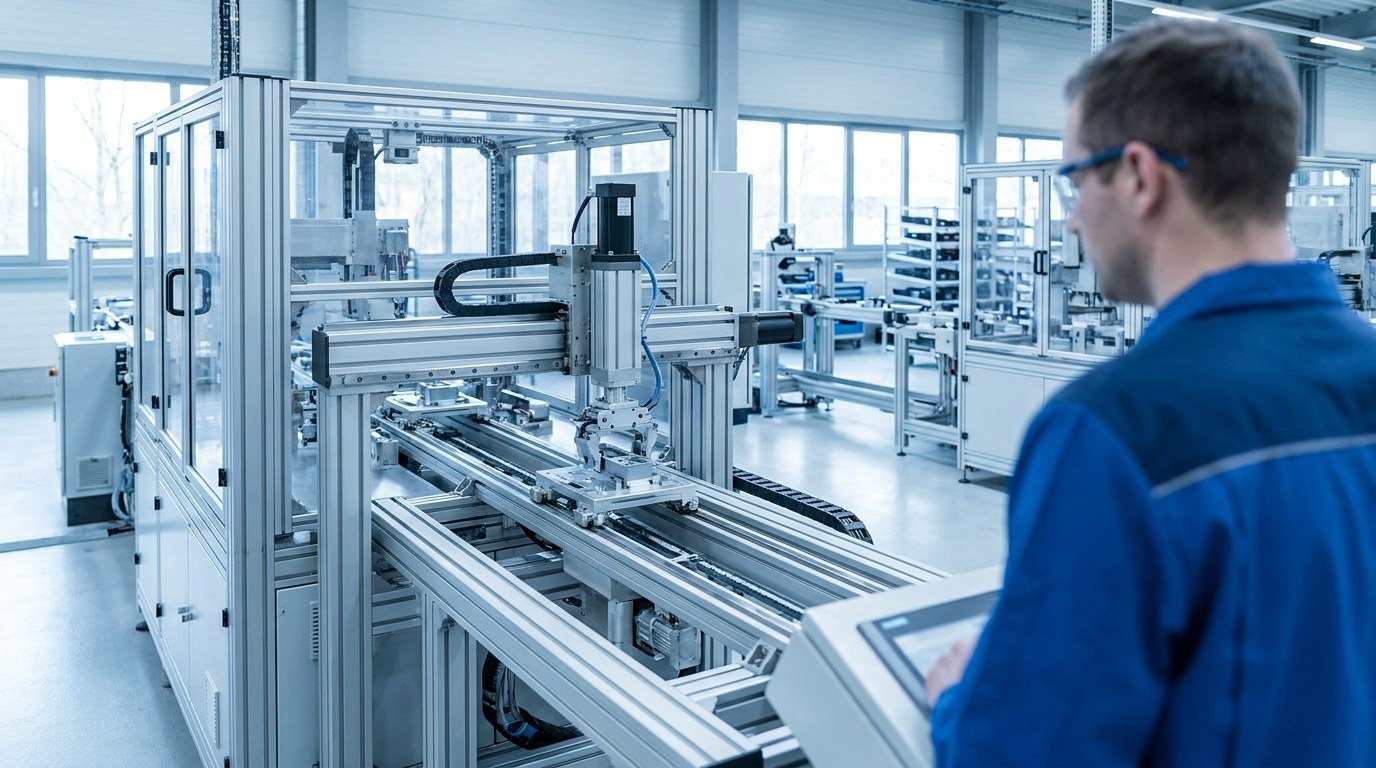

Lineáris mozgás a termelésben
Szabványosított hajtások reprodukálható pozicionálási és befogási feladatokhoz a gyártásban.
Választék és elérhetőség

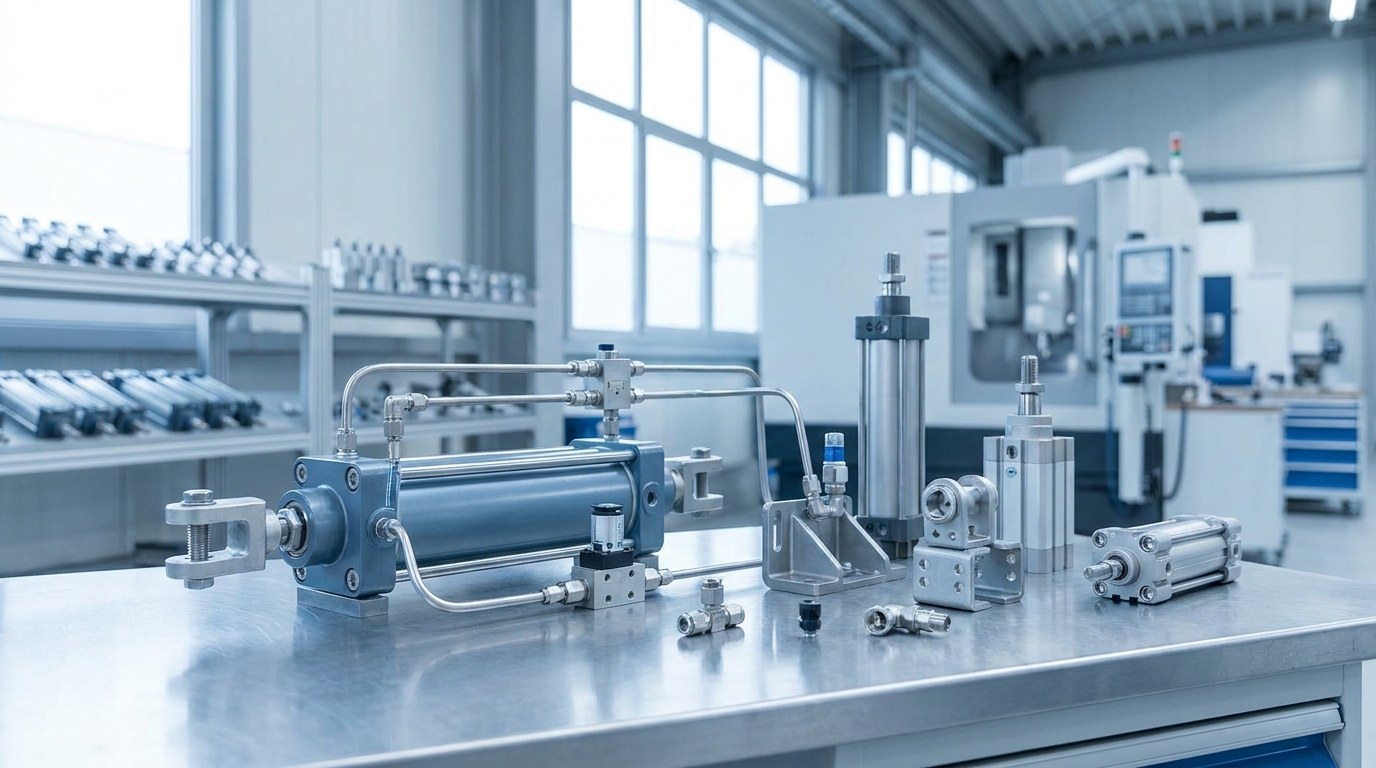

Henger, rögzítés és tartozék egy forrásból
A hengereket, rögzítéseket és tartozékokat egymáshoz illesztve szerezheti be a STASTO kínálatából. Az egyes változatok elérhetőségét, szállítási idejét és árát az adott terméklapon találja.
Összehangolt rendszer
A profilmágnes-hengerek és a szabványos szerelési technika egyetlen összehangolt programból származnak – a rögzítők és összekötő elemek improvizáció nélkül illeszkednek.
Változatok alkalmazásonként
Az átmérőt, a löketet és a különleges kivitelt célzottan választhatja ki; az adott változat részleteit az adott terméklapon találja.
Különleges kivitelek
Alacsony hőmérséklet, forgatásgátolt kivitel, többpozíciós vagy meghosszabbított dugattyúrúd sorozattól függően elérhető – kérésre megvizsgáljuk a megfelelő kialakítást.
Gyakori kérdések
Gyakori kérdések az ISO 15552 szabványos hengerekről
Válaszok a szabványról, átmérőkről, ATEX-ről és felcserélhetőségről.
Mi az ISO 15552 szabványos henger?
Az ISO 15552 szerinti szabványos szerelési és rögzítési méretekkel rendelkező pneumatikus henger. Ennek köszönhetően az azonos átmérőjű hengerek gyártótól függetlenül felcserélhetők.
Mi a különbség az ISO 15552 és a VDMA között?
Az ISO 15552 a jelenleg érvényes nemzetközi szabvány, amely felváltotta a német VDMA 24562, illetve korábban a DIN 24336 szabványt. A VDMA-henger kifejezés a piacon továbbra is szinonímaként használatos ezekre a szabványos hengerekre.
Milyen átmérőket kínál a STASTO ISO 15552 szerint?
A profilmágnes-hengerek 32, 40, 50, 63, 80, 100 és 125 mm átmérőben elérhetők – különböző lökethosszakkal és kivitelekben.
Elérhető ATEX kivitelű ISO 15552 henger?
Igen, egyes sorozatok, például a Serie PC10, kiviteltől függően ATEX 2-es és 22-es zónára is szállíthatók. A konkrét alkalmasságot az adott terméklapon találja, vagy érdeklődjön nálunk.
Az ISO 15552 hengerek felcserélhetők kompakt hengerekkel?
Nem. A Serie SHD kompakthengerek és az ISO 6432 miniatűr hengerek más kialakítást és rögzítési méreteket követnek, és nem felcserélhetők az ISO 15552 hengerekkel.
Milyen rögzítések illenek az ISO 15552 hengerekhez?
A szabványos szerelési kellékek – talp (XP), karimás (XFL), villa (XCFA/XCF) és forgó rögzítések (XANL/XCBF), valamint csukló szemek (GA) és villafejek (G/M) – illeszkednek az ISO 15552 kivitelhez.
Kapcsolódó kategóriák
Kapcsolódó kialakítások és tartozékok
Egyéb hengerkialakítások és kiegészítő komponensek pneumatikus rendszeréhez.
Válasszon most
A megfelelő ISO 15552 pneumatikus henger megtalálása
Szűrjön átmérő, löket és kivitel szerint – beleértve ATEX és speciális kiviteleket –, és állítsa össze egy lépésben a hengert, a rögzítést és a tartozékokat.
