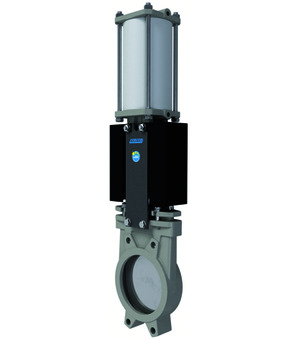

A1N2I2-5-500-PI-ABS41-CS02400-6-14423-0525

A1N2I2-5-500-PI-ABS41-CS02400-6-14423-0525

A1N2I2-5-500-PI
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 500mm; Einbaulänge 110mm; Druckbereich 0…4bar
ABS41
szerelt vezérlőszelep sorozat ABS; illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm; 5/2-Wege-Magnetventil (K52W1012); névleges szélesség 450-500mm
CS02400
mágnestekercs típus CS; stekker méret 16mm; feszültség 24VDC
6-14423-0525
stekker; stekker méret 16mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

Intrastat szám: 84818063
Származási ország: Spanyolország
Súly: 68.126 kg
Rövid cikkszám: A1N2I25500PIABS41CS024006144230525
https://www.stasto.hu/web/image/product.template/206608/image_1920?unique=b9bbba7

A1N2I2-5-500-PI
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 500mm; Einbaulänge 110mm; Druckbereich 0…4bar
ABS41
szerelt vezérlőszelep sorozat ABS; illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm; 5/2-Wege-Magnetventil (K52W1012); névleges szélesség 450-500mm
CS02400
mágnestekercs típus CS; stekker méret 16mm; feszültség 24VDC
6-14423-0525
stekker; stekker méret 16mm; beépített sárga LED-del és VDR-rel; feszültség 24VAC/DC

11.530,90 € 11530.9 EUR 11.530,90 €

ár kérésre

  • csatlakozás
  • DN
  • hossz
  • kábelhossz
  • funkció
  • működtetés
  • stekker méret
  • kivitel
  • feszültség
  • nyomástartomány
  • Kapcsoló kialakítása
  • tekercs
  • Térfogatáram
  • elektromos csatlakozás
  • megfelelő hangtompító

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 500 mm
hossz 110 mm
Tervek
stekker méret 16 mm
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 24VDC
nyomás
nyomástartomány 0...4 bar
tulajdonságok
tekercs CS
