  5. tolózár kétoldali működésű munkahengerrel sorozat A1N-PI
  6. A1N2I2-5-500-PI-ABS41-CS02400-C001-31-LVCV30-2

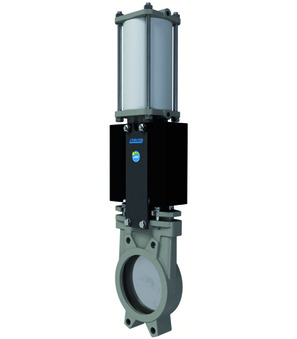

A1N2I2-5-500-PI-ABS41-CS02400-C001-31-LVCV30-2

A1N2I2-5-500-PI-ABS41-CS02400-C001-31-LVCV30-2

A1N2I2-5-500-PI
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 500mm; Einbaulänge 110mm; Druckbereich 0…4bar
ABS41
szerelt vezérlőszelep sorozat ABS; illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm; 5/2-Wege-Magnetventil (K52W1012); névleges szélesség 450-500mm
CS02400
mágnestekercs típus CS; stekker méret 16mm; feszültség 24VDC
C001-31-LVCV30-2
stekker; stekker méret 16mm; mit eingebauter LED, VDR und PVC-Kabel (3 m); feszültség 24VAC/DC

Intrastat szám: 84818063
Származási ország: Spanyolország
Súly: 68.256 kg
Rövid cikkszám: A1N2I25500PIABS41CS02400C00131LVCV302
https://www.stasto.hu/web/image/product.template/206609/image_1920?unique=b9bbba7

A1N2I2-5-500-PI
Plattenschieber mit doppeltwirkendem Pneumatikantrieb Serie A1N; Zwischenflanschausführung; Gehäuse 1.4408; Schieberplatte 1.4401; weichdichtend EPDM; Packung PTFE-synthetisch/EPDM; Flanschnenndruck PN10; einseitig dichtend; Steuerdruck 5,5...8bar; Mediumstemperatur -5...+90°C; vorbereitet für 2 induktive Endlagenschalter MSU03, MSU04, MSU05; DN 500mm; Einbaulänge 110mm; Druckbereich 0…4bar
ABS41
szerelt vezérlőszelep sorozat ABS; illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm; 5/2-Wege-Magnetventil (K52W1012); névleges szélesség 450-500mm
CS02400
mágnestekercs típus CS; stekker méret 16mm; feszültség 24VDC
C001-31-LVCV30-2
stekker; stekker méret 16mm; mit eingebauter LED, VDR und PVC-Kabel (3 m); feszültség 24VAC/DC

11.544,10 € 11544.1 EUR 11.544,10 €

ár kérésre

  • csatlakozás
  • DN
  • hossz
  • kábelhossz
  • funkció
  • működtetés
  • stekker méret
  • kivitel
  • feszültség
  • nyomástartomány
  • Kapcsoló kialakítása
  • tekercs
  • Térfogatáram
  • elektromos csatlakozás
  • megfelelő hangtompító

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 500 mm
hossz 110 mm
Tervek
stekker méret 16 mm
kivitel
kivitel beépített LED, VDR és PVC kábellel (3 m)
Elektromos kulcsszámok
feszültség 24VDC
nyomás
nyomástartomány 0...4 bar
tulajdonságok
tekercs CS

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
3
Adatlap_C001-31-LVCV30-2_HU.pdf
C001-31-LVCV30-2
Letöltés
Adatlap_Tolózár - pneumatikus működtetéssel_HU.pdf
Letöltés
Adatlap_mágnestekercs típus CS_HU.pdf
CS02400
Letöltés
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_Tolózár - pneumatikus működtetéssel_HU.pdf
Letöltés
CAD / 3D
3
CADSTEP_ABS41.stp
ABS41
Letöltés
CADSTEP_C00131LVCV302.stp
C001-31-LVCV30-2
Letöltés
CADSTEP_CS02400.stp
CS02400
Letöltés

ZIP
Datové listy
3
Datový list_C001-31-LVCV30-2_CS.pdf
C001-31-LVCV30-2
Letöltés
Datový list_magnetická cívka typ CS_CS.pdf
CS02400
Letöltés
Datový list_nožová šoupátka - pneumaticky ovládaná_CS.pdf
Letöltés
Prohlášení o shodě
1
Prohlášení o shodě_nožová šoupátka - pneumaticky ovládaná_CS.pdf
Letöltés

ZIP
Data Sheets
2
Datablad_Magnetspole Type CS_DA_DK.pdf
CS02400
Letöltés
Datablad_Pladeskydeventil – pneumatisk_DA_DK.pdf
Letöltés

ZIP
Datenblätter
3
Datenblatt_C001-31-LVCV30-2_DE.pdf
C001-31-LVCV30-2
Letöltés
Datenblatt_Magnetspule Typ CS_DE.pdf
CS02400
Letöltés
Datenblatt_Plattenschieber - pneumatisch_DE.pdf
Letöltés
Konformitätserklärungen
1
Konformitätserklärung_Plattenschieber - pneumatisch_DE.pdf
Letöltés

ZIP
Data Sheets
2
Δελτίο δεδομένων_Θυροφράγμα πλακών – πνευματικό_EL_GR.pdf
Letöltés
Δελτίο δεδομένων_Πηνίο ηλεκτρομαγνήτη Τύπος CS_EL_GR.pdf
CS02400
Letöltés

ZIP
Data Sheets
3
Data sheet_C001-31-LVCV30-2_EN.pdf
C001-31-LVCV30-2
Letöltés
Data sheet_Coil Type CS_EN.pdf
CS02400
Letöltés
Data sheet_Knife gate valves - pneumatically operated_EN.pdf
Letöltés
Declarations of Conformity
1
Declaration of conformity_Knife gate valves - pneumatically operated_EN.pdf
Letöltés

ZIP
Data Sheets
2
Ficha técnica_Bobina magnética Tipo CS_ES.pdf
CS02400
Letöltés
Ficha técnica_Válvula de guillotina - neumática_ES.pdf
Letöltés

ZIP
Data Sheets
2
Tietolehti_Levyliu’utusventtiili – pneumaattinen_FI.pdf
Letöltés
Tietolehti_Magneettikela Tyyppi CS_FI.pdf
CS02400
Letöltés

ZIP
Data Sheets
2
Fiche technique_Bobine électromagnétique Type CS_FR.pdf
CS02400
Letöltés
Fiche technique_Vanne guillotine - pneumatique_FR.pdf
Letöltés

ZIP
Data Sheets
2
Podatkovni list_Magnetska zavojnica Tip CS_HR.pdf
CS02400
Letöltés
Podatkovni list_Pločasti zasun – pneumatski_HR.pdf
Letöltés

ZIP
Data Sheets
2
Scheda tecnica_Bobina magnetica Tipo CS_IT.pdf
CS02400
Letöltés
Scheda tecnica_Serranda a ghigliottina - pneumatica_IT.pdf
Letöltés

ZIP
Data Sheets
2
Datablad_Magnetspole Type CS_NB_NO.pdf
CS02400
Letöltés
Datablad_Platespjeldventil – pneumatisk_NB_NO.pdf
Letöltés

ZIP
Data Sheets
2
Datasheet_Magneetspoel Type CS_NL.pdf
CS02400
Letöltés
Datasheet_Plaatafsluiter - pneumatisch_NL.pdf
Letöltés

ZIP
Karty katalogowe
3
Arkusz danych_C001-31-LVCV30-2_PL.pdf
C001-31-LVCV30-2
Letöltés
Arkusz danych_cewka elektromagnetyczna typ CS_PL.pdf
CS02400
Letöltés
Arkusz danych_zasuwy nożowe - pneumatyczne_PL.pdf
Letöltés
Deklaracje zgodności
1
Deklaracja zgodności_zasuwy nożowe - pneumatyczne_PL.pdf
Letöltés

ZIP
Data Sheets
2
Fișă de date_Bobină solenoid tip CS_RO.pdf
CS02400
Letöltés
Fișă de date_Supapă cu cuțit - pneumatică_RO.pdf
Letöltés

ZIP
Podatkovni listi
3
Podatkovni list_C001-31-LVCV30-2_SL.pdf
C001-31-LVCV30-2
Letöltés
Podatkovni list_Magnetna tuljava Tip CS_SL.pdf
CS02400
Letöltés
Podatkovni list_Ploščati ventili - pnevmatski_SL.pdf
Letöltés
Izjave o skladnosti
1
Izjava o skladnosti_Ploščati ventili - pnevmatski_SL.pdf
Letöltés

ZIP
Data Sheets
3
Tehnički list_C001-31-LVCV30-2_SRLATIN.pdf
C001-31-LVCV30-2
Letöltés
Tehnički list_namotaj tip CS_SRLATIN.pdf
CS02400
Letöltés
Tehnički list_nožasti zasuni sa pneumatskim pogonom_SRLATIN.pdf
Letöltés
Declarations of Conformity
1
Deklaracija o usklađenosti_nožasti zasuni sa pneumatskim pogonom_SRLATIN.pdf
Letöltés

ZIP
Data Sheets
2
Datablad_Magnetspole Typ CS_SV.pdf
CS02400
Letöltés
Datablad_Plattskjutsventil – pneumatiskt_SV.pdf
Letöltés
A1N2I2-5-500-PI x 1.0
tolózár kétoldali működésű munkahengerrel A1N2I2-5-500-PI
tolózár kétoldali működésű munkahengerrel sorozat A1N-PI; karimák közé szerelhető kivitel; ház 1.4408; elzáró elem 1.4401; lágytömített EPDM; tömítés PTFE-szintetikus/EPDM; névleges nyomás PN10; egyoldalt tömített; vezérlő nyomás 5,5...8bar; közeghőmérséklet -5...+90°C; előkészítve 2 induktív kapcsolóhoz MSU03, MSU04, MSU05; DN 500mm; beépítési hossz 110mm; nyomástartomány 0…4bar
Kosárba
szerelt vezérlőszelep ABS41
ABS41 x 1.0
szerelt vezérlőszelep ABS41
szerelt vezérlőszelep sorozat ABS; illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm; 5/2-Wege-Magnetventil (K52W1012); névleges szélesség 450-500mm
Kosárba
CS02400
CS02400 x 1.0
CS02400
mágnestekercs típus CS; stekker méret 16mm; feszültség 24VDC
Kosárba
C001-31-LVCV30-2
C001-31-LVCV30-2 x 1.0
C001-31-LVCV30-2
stekker; stekker méret 16mm; mit eingebauter LED, VDR und PVC-Kabel (3 m); feszültség 24VAC/DC
Kosárba
