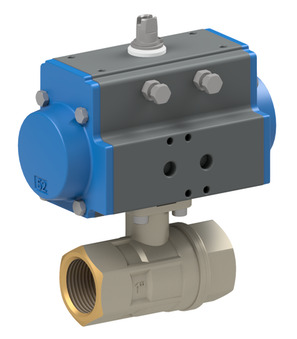

pneumatikus forgatóhengerrel működtetett gömbcsap BAB1-006-BLTV-D0B-ABS51-SCN02400-C003-32-6

pneumatikus forgatóhengerrel működtetett gömbcsap BAB1-006-BLTV-D0B-ABS51-SCN02400-C003-32-6

BAB1-006-BLTV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1; ház, golyó sárgaréz; tömítések PTFE/FKM/EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; RP 1"; névleges méret 25mm; nyomástartomány 0-40bar; beépítési hossz 90mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
SCN02400
mágnestekercs típus SCN; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; alapkivitel; feszültség 0...250VAC/DC

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 2.283 kg
Rövid cikkszám: BAB1006BLTVD0BABS51SCN02400C003326
https://www.stasto.hu/web/image/product.template/200136/image_1920?unique=bbc91d7

BAB1-006-BLTV-D0B
pneumatikus forgatóhengerrel működtetett gömbcsap sorozat BAB1; ház, golyó sárgaréz; tömítések PTFE/FKM/EPDM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; RP 1"; névleges méret 25mm; nyomástartomány 0-40bar; beépítési hossz 90mm; hajtómű PAD052
ABS51
szerelt vezérlőszelep sorozat ABS; NAMUR; hangtompító; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD052-270
SCN02400
mágnestekercs típus SCN; stekker méret 32mm; feszültség 24VDC
C003-32-6
stekker; stekker méret 32mm; alapkivitel; feszültség 0...250VAC/DC

463,60 € 463.6 EUR 463,60 €

ár kérésre

  • Átmérők
  • külső menetes
  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • belső menetes
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • Feszültség típusa
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Szelep interfész Namur 1/4"
belső menetes RP 1"
DN 25 mm
hossz 90 mm
Tervek
stekker méret 22
kivitel
kivitel alapkivitel
Elektromos kulcsszámok
feszültség 24VDC
nyomás
nyomástartomány 0...40 bar
tulajdonságok
tekercs C001
hajtómű PAD052

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...
