pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3 Store
  1. Termékek
  2. Szerelvények
  3. szelepek, pillangószelepek és tolózárak - automatikus működtetéssel
  4. Pillangószelepek - pneumatikus működtetéssel
  5. pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3
  6. BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

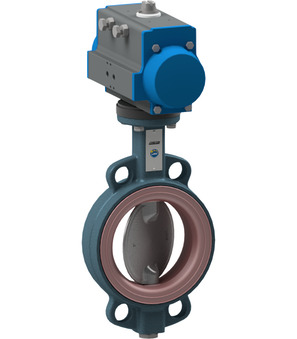

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32-ABS54-C001-22-C002-31-LV-1-EB0X13

BUW2-100-DSC-D32
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 100mm; beépítési hossz 52mm; hajtómű PAD063
ABS54
szerelt vezérlőszelep sorozat ABS; sebességszabályozás; illeszthető elem: pnaumatikus pillangószelep; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD/PAS052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC
EB0X13
szerelt végálláskapcsoló doboz; IP65; dupla induktív közelítéskapcsoló, illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 10-30VDC/200mA; kapcsoló típusa P&F NBN3-F25F-E8P; funkció záró PNP; burkolat anyaga műanyag

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 8.698 kg
Rövid cikkszám: BUW2100DSCD32ABS54C00122C00231LV1EB0X13
https://www.stasto.hu/web/image/product.template/238103/image_1920?unique=24fee4a

BUW2-100-DSC-D32
pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 100mm; beépítési hossz 52mm; hajtómű PAD063
ABS54
szerelt vezérlőszelep sorozat ABS; sebességszabályozás; illeszthető elem: pnaumatikus pillangószelep; szabványos tekercs C001; stekker méret 22mm; 5/2-utas mágnesszelep - NAMUR típus (NM52W1S-PR); hajtómű PAD/PAS052-270
C001-22
mágnestekercs típus C001; stekker méret 22mm; feszültség 230V/50-60Hz
C002-31-LV-1
stekker; stekker méret 22mm; beépített sárga LED-del és VDR-rel; feszültség 230VAC/DC
EB0X13
szerelt végálláskapcsoló doboz; IP65; dupla induktív közelítéskapcsoló, illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 10-30VDC/200mA; kapcsoló típusa P&F NBN3-F25F-E8P; funkció záró PNP; burkolat anyaga műanyag

897,30 € 897.3 EUR 897,30 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
Szelep interfész Namur 1/4"
DN 100 mm
hossz 52 mm
funkció
funkció záró, NO PNP
Tervek
stekker méret 22
kapcsoló típusa P&F NBN3-F25F-E8
kivitel
kivitel beépített sárga LED-del és VDR-rel
Elektromos kulcsszámok
feszültség 230V/50-60Hz
kapcsolási teljesítmény 10...30VDC/200mA
nyomás
nyomástartomány 0...6 bar
Anyagok
burkolat anyaga műanyag
tulajdonságok
tekercs C001
hajtómű PAD063
hajtómű 2 PAS
