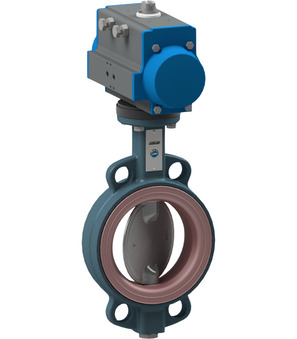

pneumatikus forgatóhengerrel működtetett pillangószelep BUW2-300-DSC-D32

pneumatikus forgatóhengerrel működtetett pillangószelep BUW2-300-DSC-D32

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; hajtómű PAD125

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 43.34 kg
Rövid cikkszám: BUW2300DSCD32
https://www.stasto.hu/web/image/product.template/88182/image_1920?unique=b9bbba7

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; hajtómű PAD125

1.883,80 € 1883.8 EUR 1.883,80 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • funkció
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 300 mm
hossz 78 mm
nyomás
nyomástartomány 0...6 bar
tulajdonságok
hajtómű PAD125
