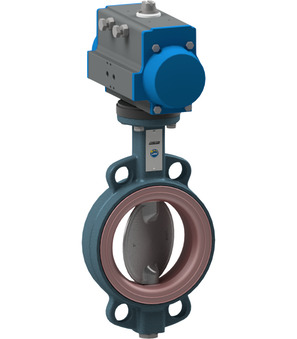

pneumatikus forgatóhengerrel működtetett pillangószelep BUW2-300-DSC-S32

pneumatikus forgatóhengerrel működtetett pillangószelep BUW2-300-DSC-S32

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; egyoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; hajtómű PAS2005

Intrastat szám: 84818085
Származási ország: Olaszország
Súly: 89.88 kg
Rövid cikkszám: BUW2300DSCS32
https://www.stasto.hu/web/image/product.template/88184/image_1920?unique=b9bbba7

pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; egyoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm; hajtómű PAS2005

3.580,90 € 3580.9 EUR 3.580,90 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű
  • hajtómű 2

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
DN 300 mm
hossz 78 mm
nyomás
nyomástartomány 0...6 bar
tulajdonságok
hajtómű PAS2005

Adatlapok, használati utasítások, 3D fájlok és tanúsítványok...

Az Ön nyelvén
ZIP
Adatlapok
2
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-D3_HU.pdf
Letöltés
Adatlap_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Letöltés
Szerelési és kezelési útmutatók
1
Üzembehelyezési útmutató_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Letöltés
Megfelelőségi nyilatkozatok
1
Megfelelőségi nyilatkozat_pneumatikus forgatóhengerrel működtetett pillangószelep sorozat BUW2-DSC-S3_HU.pdf
Letöltés
CAD / 3D
1
CADSTEP_BUW2300DSCS32.stp
Letöltés

ZIP
Datové listy
2
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-D3_CS.pdf
Letöltés
Datový list_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Letöltés
Montážní a provozní návody
1
Montážní předpis_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Letöltés
Prohlášení o shodě
1
Prohlášení o shodě_uzavírací klapka s otočným pneumatickým pohonem série BUW2-DSC-S3_CS.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjældventil med pneumatisk drejedrev Serie BUW2-DSC-D3_DA_DK.pdf
Letöltés

ZIP
Datenblätter
2
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-D3_DE.pdf
Letöltés
Datenblatt_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Letöltés
Montage- und Betriebsanleitungen
1
Montageanleitung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Letöltés
Konformitätserklärungen
1
Konformitätserklärung_Absperrklappe mit Druckluftdrehantrieb Serie BUW2-DSC-S3_DE.pdf
Letöltés

ZIP
Data Sheets
1
Δελτίο δεδομένων_Πεταλούδα απομόνωσης με πνευματικό περιστροφικό ενεργοποιητή Σειρά BUW2-DSC-D3_EL_GR.pdf
Letöltés

ZIP
Data Sheets
2
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-D3_EN.pdf
Letöltés
Data sheet_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Letöltés
Assembly and Operating Instructions
1
Assembly instruction_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Letöltés
Declarations of Conformity
1
Declaration of conformity_Butterfly valve with pneumatic actuator Series BUW2-DSC-S3_EN.pdf
Letöltés

ZIP
Data Sheets
1
Ficha técnica_Válvula de mariposa con actuador rotativo neumático Serie BUW2-DSC-D3_ES.pdf
Letöltés

ZIP
Data Sheets
1
Tietolehti_Sulkuventtiili pneumaattisella kääntötoimilaitteella Sarja BUW2-DSC-D3_FI.pdf
Letöltés

ZIP
Data Sheets
1
Fiche technique_Vanne papillon avec actionneur rotatif pneumatique Série BUW2-DSC-D3_FR.pdf
Letöltés

ZIP
Data Sheets
1
Podatkovni list_Leptirasti zaporni ventil s pneumatskim rotacijskim pogonom Serija BUW2-DSC-D3_HR.pdf
Letöltés

ZIP
Data Sheets
1
Scheda tecnica_Serranda di intercettazione con attuatore pneumatico rotativo Serie BUW2-DSC-D3_IT.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjeldventil med pneumatisk dreieaktuator Serie BUW2-DSC-D3_NB_NO.pdf
Letöltés

ZIP
Data Sheets
1
Datasheet_Vlinderklep met pneumatische draaiaandrijving Serie BUW2-DSC-D3_NL.pdf
Letöltés

ZIP
Karty katalogowe
2
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-D3_PL.pdf
Letöltés
Arkusz danych_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Letöltés
Instrukcje montażu i obsługi
1
Instrukcja montażu_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Letöltés
Deklaracje zgodności
1
Deklaracja zgodności_przepustnica z napędem pneumatycznym Seria BUW2-DSC-S3_PL.pdf
Letöltés

ZIP
Data Sheets
1
Fișă de date_Supapă fluture cu actuator rotativ pneumatic serie BUW2-DSC-D3_RO.pdf
Letöltés

ZIP
Podatkovni listi
2
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-D3_SL.pdf
Letöltés
Podatkovni list_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Letöltés
Navodila za montažo in uporabo
1
Navodila za montažo_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Letöltés
Izjave o skladnosti
1
Izjava o skladnosti_Zaporna loputa s pnevmatskim rotacijskim pogonom serija BUW2-DSC-S3_SL.pdf
Letöltés

ZIP
Data Sheets
2
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-D3_SRLATIN.pdf
Letöltés
Tehnički list_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Letöltés
Assembly and Operating Instructions
1
Uputstvo za montažu_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Letöltés
Declarations of Conformity
1
Deklaracija o usklađenosti_leptir ventil sa pneumatskim aktuatorom serije BUW2-DSC-S3_SRLATIN.pdf
Letöltés

ZIP
Data Sheets
1
Datablad_Spjällventil med pneumatiskt vriddon Serie BUW2-DSC-D3_SV.pdf
Letöltés
BUW2-300-DSC-B x 1.0
pillangószelep szabad tengelyvéggel BUW2-300-DSC-B
pillangószelep szabad tengelyvéggel sorozat BUW2-DSC-B; karimák közé szerelhető kivitel; hossz szabvány EN558−1R20; abrazív közegekhez (pl. homok, cement, stb.); ház GGG40 epoxybevonattal; tányér 1.4408; tengely 1.4016; mandzsetta NBR carboxyltartalmú; névleges nyomás PN10/16/ANSI150; közeghőmérséklet -10...+100°C; nyomástartomány 0...6bar; DN 300mm; beépítési hossz 78mm
Kosárba
pneumatikus forgatóhenger PAS2005
PAS2005 x 1.0
pneumatikus forgatóhenger PAS2005
pneumatikus forgatóhenger sorozat PAS; ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar; átmérő 200mm; karima ISO5211 F14; belső szögletes tengelyvég 36mm; nyomaték 5,5bar-on 406Nm
Kosárba
