nikkelezett sárgaréz; kúpos menettel

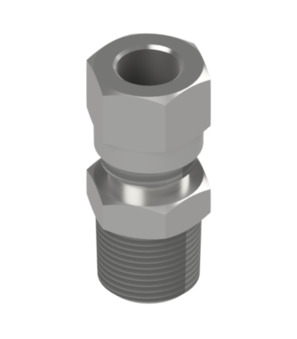

egyenes külső menetes csatlakozó sorozat DI12C -
nikkelezett sárgaréz

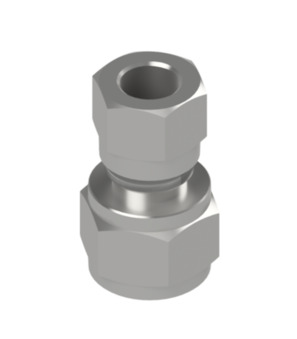

egyenes belső menetes csatlakozó sorozat DI13 -
nikkelezett sárgaréz

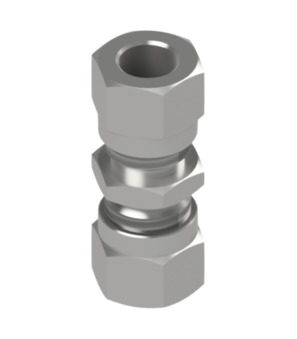

egyenes toldó sorozat DI13 -
nikkelezett sárgaréz

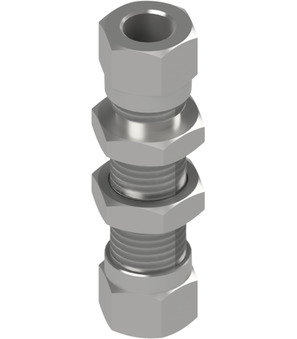

falonátvezető toldó sorozat DI27 -
nikkelezett sárgaréz

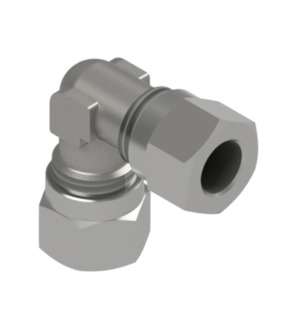

könyök toldó sorozat DI17 -
nikkelezett sárgaréz; kúpos menettel

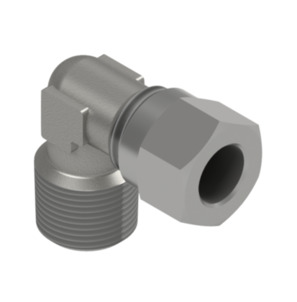

külső menetes könyök csatlakozó sorozat DI16C -
nikkelezett sárgaréz; kúpos menettel
külső menetes T-csatlakozó sorozat DI21C -
nikkelezett sárgaréz
T-csatlakozó sorozat DI29 -
nikkelezett sárgaréz

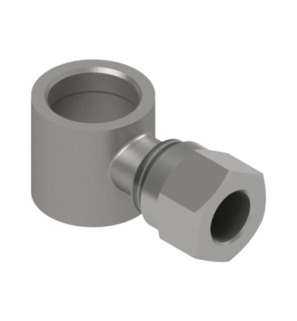

L-gyűrű sorozat DI35 -
sárgaréz

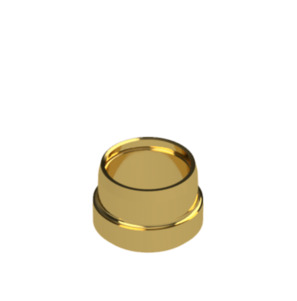

vágógyűrű sorozat DI47 -
nikkelezett sárgaréz

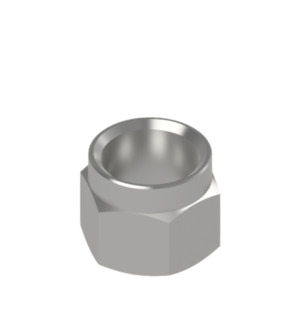

hollander anya sorozat DI33 -
sárgaréz

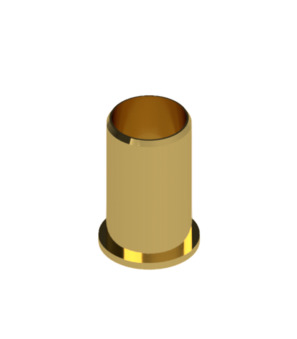

támasztó hüvely sorozat DI56
Vágógyűrűs csatlakozók - nikkelezett sárgaréz<br>nyomás -1...60bar, ISO 8434-1 (DIN 2353)
egyenes külső menetes csatlakozó sorozat DI12C
nikkelezett sárgaréz; kúpos menettel
Grundversion
| Átmérők | külső menetes | belső menetes | Típus | Sorszám |
|---|---|---|---|---|
| 4 mm | R 1/8" | - | DI12C-04-18-N | 8340001 |
| 6 mm | R 1/4" | - | DI12C-06-14-N | 8340004 |
| 6 mm | R 1/8" | - | DI12C-06-18-N | 8340006 |
| 8 mm | R 1/4" | - | DI12C-08-14-N | 8340010 |
| 8 mm | R 1/8" | - | DI12C-08-18-N | 8340012 |
| 8 mm | R 3/8" | - | DI12C-08-38-N | 8340013 |
| 10 mm | R 1/4" | - | DI12C-10-14-N | 8340017 |
| 10 mm | R 3/8" | - | DI12C-10-38-N | 8340018 |
| 12 mm | R 1/2" | - | DI12C-12-12-N | 8340021 |
| 12 mm | R 3/8" | - | DI12C-12-38-N | 8340023 |
| 15 mm | R 1/2" | - | DI12C-15-12-N | 8340025 |
| 18 mm | R 1/2" | - | DI12C-18-12-N | 8340027 |
Varianten
| Átmérők | külső menetes | belső menetes | Típus | Sorszám |
|---|---|---|---|---|
| 6 mm | R 1/4" | G 1/4" | DI12C-06-14-N-TH59-14N-14-N | 8340005 |
| 8 mm | R 1/4" | G 1/4" | DI12C-08-14-N-TH59-14N-14-N | 8340011 |
| 12 mm | R 1/2" | G 1/2" | DI12C-12-12-N-TH59-12N-12-N | 8340022 |
Grundversion
| Átmérők | belső menetes | Típus | Sorszám |
|---|---|---|---|
| 4 mm | G 1/8" | DI13-04-18-N | 8350000 |
| 6 mm | G 1/8" | DI13-06-18-N | 8350002 |
| 6 mm | G 1/4" | DI13-06-14-N | 8350003 |
| 8 mm | G 1/8" | DI13-08-18-N | 8350004 |
| 8 mm | G 1/4" | DI13-08-14-N | 8350005 |
