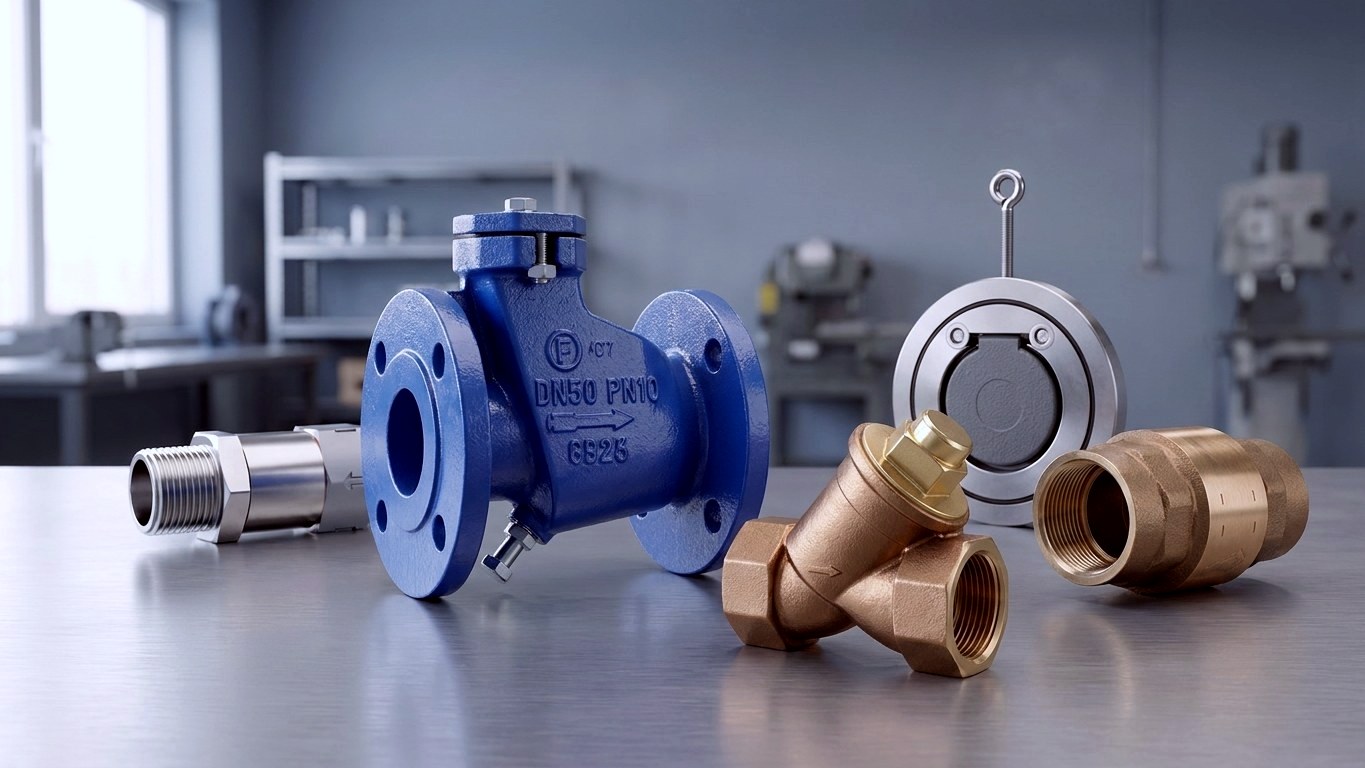

Visszacsapó szelep – kivitelek, kiválasztás és alkalmazások
A visszacsapó szelep megakadályozza a közeg nem kívánt visszaáramlását a csővezetékben, és megvédi a szivattyúkat, kompresszorokat és az utánuk kapcsolt berendezésrészeket a visszafolyástól és a nyomáslökésektől. A szelep önműködően nyit az előremenő nyomás hatására az áramlás irányában, és zár, amint az áramlás csökken vagy megfordul – külső vezérlés nélkül. A STASTO Automation kínálatában megtalálja a visszacsapó szelepeket a kompakt, köztes karimás CS-2466 és CM-6666 sorozattól kezdve egészen a CH019/CH020 duplex visszacsapó szelepig, kiegészítve axiális és ferde ülékes visszacsapó szelepekkel.
Visszaáramlás elleni védelem vezérlés nélkül
Miért a STASTO
Visszacsapó szelepek széles választékból
A kivitel, a névleges átmérő, a nyomásfokozat és az anyag határozza meg, melyik visszacsapó szelep illik a vezetékébe. A STASTO lefedi a szokásos kiviteleket, és az Ön alkalmazásához rendeli azokat.
Széles kiviteli választék
A CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 és CM-6666 sorozatú köztes karimás visszacsapó szelepek, a CH010 és CH011 sorozatú szelepek, valamint a CH019 és CH020 sorozatú kettős visszacsapó szelepek – minden beépítési helyzethez megfelelő kivitel.
Névleges átmérő- és nyomástartomány
PN és ANSI kivitelek, többek között PN63/PN64, PN100, valamint ANSI 150 és ANSI 600. A ténylegesen elérhető névleges átmérő- és nyomástartomány sorozatonként és változatonként eltérő.
Szakmai tanácsadás a kiválasztáshoz
Az adott alkalmazáshoz illesztjük a kivitelt, az anyagminőséget és a csatlakozást, és kérésre tisztázzuk az anyagmegfelelőséget, a nyomásfokozatot és az elérhetőséget az adott sorozat és változat alapján.
Kiegészítő szerelvény-választék
Axiális visszacsapó szelepek, ferde ülékes visszacsapó szelepek és hozzájuk illő szívókosarak a 110100 és ST304 sorozatból egy kézből – az összehangolt csővezeték-megoldásokért.
Útmutató
Kivitelek megértése és helyes kiválasztása
Hogyan működik egy visszacsapó szelep, milyen kivitelek léteznek, és mely paraméterek döntik el a kiválasztást – tömören elmagyarázva.
Működés és kivitelek
- Működési elv
- Az áramlás irányába ható előnyomás automatikusan nyitja a szelepet; ha az áramlás csökken vagy megfordul, a szelep – sok kivitelnél rugóerő segítségével – bezáródik, és tömíti a visszaáramlást.
- Lemezszelep (Wafer-típus)
- Két karima közé szerelhető: nagyon rövid építési hossz, hely- és súlytakarékos, ideális utólagos beépítéshez. CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 sorozatok.
- Kettős visszacsapó szelep (Split-Disc)
- Két rugóterhelésű szelepfél, gyors zárás rövid építési hossz mellett, nagyobb névleges átmérőkhöz is. CH019 és CH020 sorozatok.
- Karimás kivitel
- Robusztus kivitel magasabb nyomásfokozatokhoz, többek között PN64, PN100 és ANSI kivitelben. CH010 és CH011 sorozatok.
- Axiális visszacsapó szelep
- Axiálisan vezetett, rugóterhelésű zárótest nyugodt, halk záró viselkedéssel – 100000, 100001, 227, 228, 304/CH014-V, 316 és VX23 sorozatok.
- Ferde ülékes visszacsapó szelep
- Ferdén elhelyezett ülék alacsony áramlási ellenállással folyékony közegekhez – 1072, 4000 és CH117 sorozatok.
Kiválasztási szempontok
- Névleges átmérő
- Meghatározza a méretet, például DN50, DN100 vagy DN150; a lefedett tartomány sorozattól függően változik.
- Nyomásfokozat
- PN- vagy ANSI-kivitel, például PN63/PN64, PN100, ANSI 150 vagy ANSI 600 – sorozattól és variánstól függően.
- Csatlakozás típusa
- Köztes karimás, karimás vagy menetes kivitel – meghatározza a beépítési hosszt és az utólagos beépíthetőséget a meglévő vezetékszakaszba.
- Közeg és hőmérséklet
- Folyékony, gáznemű vagy szennyezett közeg; a hőmérséklet- és nyomáshatárokat a megfelelő termék-, illetve variáns oldalon találja.
- Anyag és tömítés
- A ház és a tömítés anyagának illeszkednie kell a közeghez – agresszív közegek esetén kérjük, érdeklődjön az anyagminőség alkalmasságáról.
- Beépítési helyzet
- Vízszintes vagy függőleges; a rugóterhelt kivitelek helyzetfüggetlenebbek, mint a kizárólag gravitációval záró lengőszárnyas szelepek.
Kivitelek összehasonlítása
Köztes karimás, kettős lengőlapátos, axiális vagy ferde ülésű?
A négy elterjedt visszacsapó szelep kivitel közvetlen összehasonlítása – iránymutatásként a konkrét sorozat kiválasztása előtt.
| Köztes karimás visszacsapó szelep | Dupla visszacsapó szelep | Axiális visszacsapó szelep | Ferde ülékes visszacsapó szelep | |
|---|---|---|---|---|
| STASTO sorozatok | CS-2466/CS-2424, CS-6666, CM-2466/CM-2424, CM-6666 | CH019, CH020 | 100000, 100001, 227, 228, 304/CH014-V, 316, VX23 | 1072, 4000, CH117 |
| Záróelem | Lengőlapát | Két rugóterhelt lengőlapát-fél | Axiálisan vezetett, rugóterhelt záróelem | Záróelem ferde ülésen |
| Beépítési hossz | Nagyon rövid | Rövid | Kompakt | Hosszabb, szelepszerű |
| Névleges átmérő tartomány | Kis és nagy névleges átmérők | Nagy névleges átmérőkig, sorozattól függően | Kis és közepes névleges átmérők | Kis és közepes névleges átmérők |
| Jellemző előny | Helytakarékos beépítés, utólagos szerelés | Gyors zárás rövid beépítési hossz mellett | Csendes, zajszegény zárás | Alacsony áramlási ellenállás |
| Beépítés | Két karima között | Két karima között | Vezetékbe beépítve | Karimás vagy menetes csatlakozás |
Termékkínálat
Visszacsapó szelepek és visszacsapó szerelvények a STASTO-nál
Közvetlen hozzáférés a kivitel szerinti kategóriákhoz a STASTO webáruházban – sorozatokkal, névleges átmérőkkel és változatokkal.
Alkalmazások
Hol alkalmaznak visszacsapó szelepeket
A visszacsapó szelepeket ott alkalmazzák, ahol a közegnek csővezetékekben csak egy irányba szabad áramlania. A konkrét alkalmasságot anyag, tömítés és sorozat szerint kell ellenőrizni.
Ipari ellátó vezetékek
Visszafolyás elleni védelem elosztó- és gyűrűs vezetékekben üzemi víz, hűtővíz vagy technológiai közegek esetén. A köztes karimás szelep rövid beépítési hossza megkönnyíti az utólagos beépítést meglévő vezetékszakaszokba.
Vízellátás és szivattyúállomások
Szivattyúk védelme visszafolyás és nyomáslökések ellen leállítás után; kiegészítésként a 110100 és ST304 sorozatú szívókosarak biztosítják a szívóoldalt.
Szennyvíz- és technológiai berendezések
Visszafolyás elleni védelem szállító- és keringető vezetékekben. Szennyezett közegek esetén a széles átfolyási keresztmetszetű kivitelek előnyösebbek.
Fűtési, hűtési és HVAC rendszerek
Gravitációs áramlás és visszafolyás megakadályozása zárt körökben – függőleges vezetékszakaszokon is.
Kompresszor- és sűrítettlevegő-vezetékek
Visszafolyás elleni védelem kompresszorok utáni nyomóvezetékben. A gáznemű közegekre való alkalmasságot sorozattól és tömítőanyagtól függően kell megerősíteni.
Vegyipari és ipari folyamatok
Agresszív közegekhez megfelelően ellenálló anyagokkal és tömítésekkel – az anyagalkalmasságot kérésre szívesen tisztázzuk.
Elérhetőség
Sorozatok, változatok és elérhetőség
A névleges átmérő- és anyagtartomány, a nyomásfokozat, valamint a szállíthatóság sorozatonként és variánsonként eltérő. A kötelező érvényű adatokat a mindenkori termék-, illetve variánsoldalon találja.
Standard kivitelek
A CS, CM és CH sorozat számos standard kivitele rövid határidővel elérhető – az aktuális szállítási időt az adott változat oldala mutatja.
Speciális kivitelek
Nagy névleges átmérők, speciális anyagok vagy eltérő tömítések esetén kérésre közösen egyeztetjük a részleteket.
Nyomásfokozatok és csatlakozások
PN és ANSI kivitelek, mint PN63/PN64, PN100, ANSI 150 vagy ANSI 600, sorozattól és változattól függően állnak rendelkezésre.
Kiválasztási támogatás
Kérésre ellenőrizzük a kivitelt, az anyagválasztás megfelelőségét és a nyomásfokozatot a szóba jöhető sorozat adatlapjai alapján.
Menetrend
Három lépésben a megfelelő visszacsapó szelephez
A vezetékadatoktól a konkrét sorozatig – strukturáltan és átláthatóan.
Vezetékadatok rögzítése
Rögzítse a névleges átmérőt, nyomásfokozatot, közeget, hőmérsékletet és beépítési helyzetet – ezek az adatok már jelentősen leszűkítik a lehetséges kiviteleket.
Kivitel és sorozat kiválasztása
Köztes karimás, dupla vagy karimás szelep, axiális vagy ferdeülékes visszacsapó szelep: a kivitelt az építési hossz, a záró viselkedés és a névleges átmérő alapján válassza ki, majd nyissa meg a megfelelő sorozatot.
Variáns ellenőrzése és megkeresés
Egyeztesse az anyagot, a tömítést és a csatlakozást a variánsoldalon; speciális igény esetén kérje tőlünk közvetlenül a méretezést.
GYIK
Gyakori kérdések a visszacsapó csappantyúról
Válaszok a működésről, a kialakításokról és az egyéb szerelvényektől való elhatárolásról.
Mi az a visszacsapó csappantyú?
A visszacsapó csappantyú egy csővezetéki szerelvény, amely önműködően megakadályozza a közeg visszafolyását. Az áramlási irányban fellépő előnyomás hatására nyit, és bezár, amint az áramlás lecsökken vagy megfordul. Így védi a szivattyúkat, kompresszorokat és az utánuk kapcsolt berendezésrészeket a visszaáramlástól és a nyomáslökésektől – külső vezérlés nélkül.
Mi a különbség a visszacsapó csappantyú és a visszacsapó szelep között?
Mindkettő megakadályozza a visszafolyást, de a záróelemük eltérő: a visszacsapó csappantyú egy elforduló csappantyúlappal (vagy két lapfélből álló elemmel) zár, a visszacsapó szelep pedig egy axiálisan vagy ferde ülésen vezetett zárótesttel. A csappantyúk ezért nagyon rövid beépítési hosszúságúak, és elsősorban nagyobb névleges átmérőknél alkalmazzák őket, míg a szelepek nyugodt záródási viselkedéssel és alacsony áramlási ellenállással tűnnek ki a kisebb és közepes méretű vezetékekben.
Mi a különbség az elzáró csappantyú és a visszacsapó csappantyú között?
Az elzáró csappantyút szándékosan működtetik – kézzel vagy hajtóművel –, és mindkét irányban lezárja a vezetéket. A visszacsapó csappantyú ezzel szemben önműködően és kizárólag irányfüggően működik; nem elzáró szerelvény, és nem helyettesíti az elzáró funkciót.
Hogyan működik a visszacsapó csappantyú?
Az áramlási irányban fellépő előnyomás önműködően nyitja a csappantyút, csökkenő vagy megfordult áramlás esetén pedig bezár, és tömíti a visszafolyás ellen. Számos kialakítás rugós támogatással működik, amely felgyorsítja a záródást, és a csappantyút függetlenebbé teszi a beépítési helyzettől. Mivel nincs szükség külső vezérlésre, a működés áramkimaradás esetén is megmarad.
Milyen kivitelű visszacsapó szelepek léteznek?
Elterjedt a köztes karimás csappantyú (wafer-type), a dupla visszacsapó csappantyú (split-disc) és a karimás kivitel; kiegészítésképpen axiális és ferde ülésű visszacsapó szelepeket is alkalmaznak. A STASTO-nál ezeknek megfelelnek a CS-2466/CS-2424, CS-6666, CM-2466/CM-2424 és CM-6666 (köztes karimás), CH019 és CH020 (dupla csappantyú), CH010 és CH011 (karimás), valamint az axiális 227, 228, 304/CH014-V, 316, VX23, 100000, 100001 sorozatok és a ferde ülésű 1072, 4000 és CH117 sorozatok.
Milyen névleges átmérőre és nyomásfokozatra van szükségem?
A névleges átmérő és a nyomásfokozat a csővezetéktől függ, amelybe a szelepet beépítik, például DN50, DN100 vagy DN150, PN vagy ANSI kivitelben. A STASTO PN- és ANSI-változatokat kínál, mint például PN63/PN64, PN100, ANSI 150 és ANSI 600; hogy konkrétan mely névleges átmérők és nyomásfokozatok érhetők el, az a sorozattól és a változattól függ, és a termékoldalon van feltüntetve.
Melyik visszacsapó szelep illik rozsdamentes acél csővezetékekhez?
Rozsdamentes acél csővezetékekhez olyan kivitelt válasszon, amelynek ház- és tömítőanyaga megfelel a közegnek és a vezeték minőségének. Az elérhető anyagváltozatok sorozatonként eltérőek – agresszív vagy forró közegek esetén szívesen egyeztetjük Önnel az anyagválasztást.
Beépíthető-e a visszacsapó szelep függőlegesen?
Igen, feltéve hogy a kiválasztott kivitel engedélyezett a tervezett beépítési helyzethez. A rugóterhelt kivitelek, mint a duplex visszacsapó szelep vagy az axiális visszacsapó szelepek, kevésbé helyzetfüggőek, mint a tisztán gravitációval záró szelepek; a megengedett beépítési helyzetet az adott sorozat adataiból tudhatja meg.
Ehhez illik
Kapcsolódó szerelvények és tartozékok
Kiegészítő kategóriák a visszaáramlás-védelem és a csővezeték-biztosítás témakörében.
Következő lépés
Válassza ki a visszacsapó csappantyút, vagy tisztázzuk a kiválasztást
Nyissa meg a webshopban a szerkezeti kialakítás szerinti kategóriákat, vagy küldje el nekünk a névleges átmérőt, a nyomásfokozatot és a közeget – mi kiválasztjuk a megfelelő sorozatot.
