Útváltó szelepek – mechanikus és kézi működtetésű

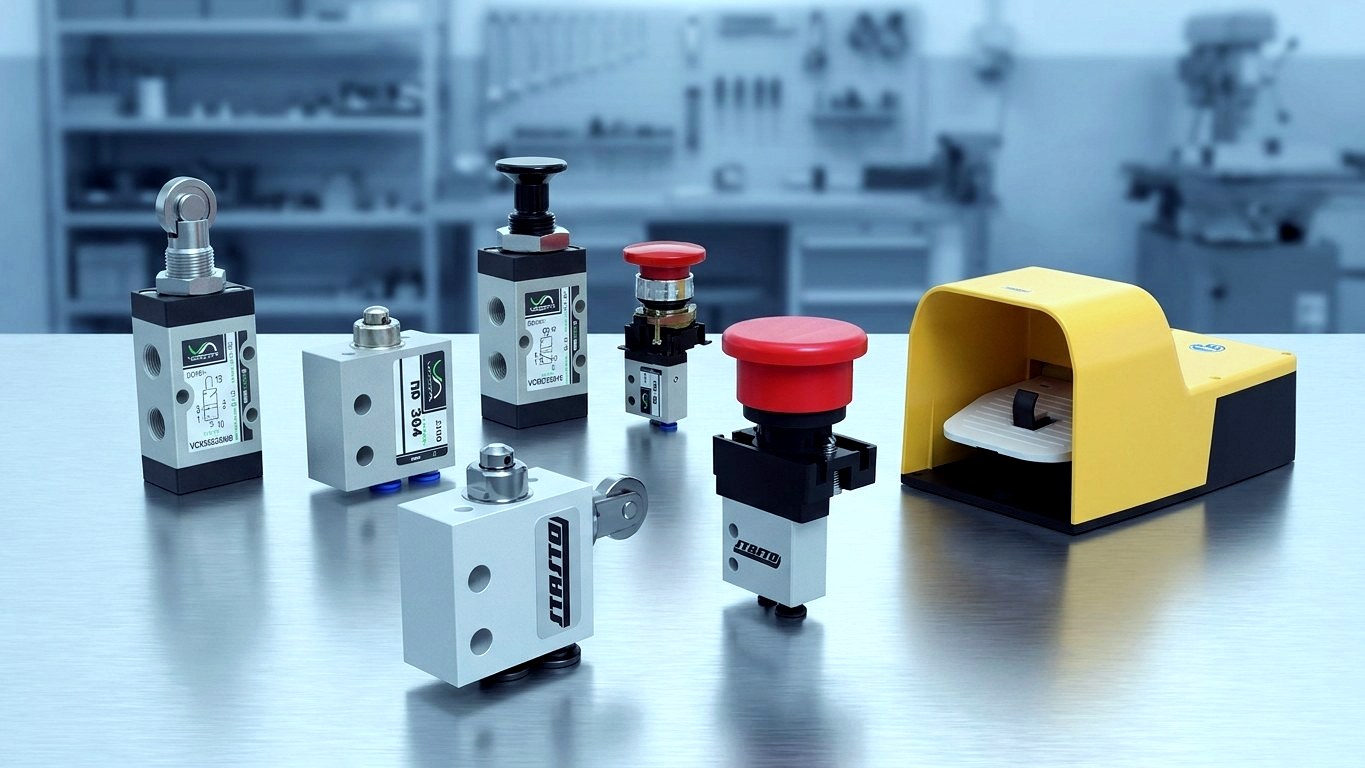

Mechanikusan működtetett útváltó szelepek – görgős karos, bütykös, nyomógombos és lábszelepek
Ha egy mozgást nem elektromosan, hanem közvetlenül a munkadarab, a szán vagy a kezelő keze kapcsol, a mechanikusan és kézzel működtetett útváltó szelepek jelentik a legrobusztusabb megoldást. A görgős karos szelep szenzorika, kábelezés és vezérlés nélkül érzékeli a henger végállását – tisztán pneumatikusan, kopásálló módon és por, forgács, valamint nedvesség ellen érzéketlenül. A STASTO a működtetési módok teljes spektrumát egy rendszerben kínálja: görgős és görgős karos szelepek (VCLL, VCLR, MR/PM141, MS/PM142), bütykös szelepek (VCMS, MA/PM140, MV), nyomógombos szelepek (VCMT, PGI/PM144, PF/PM145, PFF/PM147), karos és fogantyús szelepek (VCML, SR/PM146, MV46, MV48), lábszelepek (PM122), valamint kézi tolattyús és forgatócsapos szelepek (214-es sorozat, MV26, HDV) – 3/2, 5/2 és 5/3 útváltó szelepként.
Működtetési módok áttekintése
Az Ön előnyei
Miért érdemes mechanikusan működtetett útváltó szelepeket választani a STASTO-nál
Görgő, döntött görgő, nokk, nyomógomb, kar, forgatókar, lábpedál és kézi tolattyú – egységes rendszerbe foglalva azokkal a műszaki adatokkal, amelyek a méretezésnél valóban számítanak.
Mind az öt működtetési mód egy helyről
Görgő, döntött görgő, nyomógomb, gombafejű nyomógomb, kar, forgatókar, billenőkar, lábpedál, kézi tolattyú és forgatható tolattyú: a működtetési módokat egy rendszeren belül hasonlíthatja össze, nem több gyártó kínálatában szétszórva. Ez leegyszerűsíti a pótalkatrész-beszerzést és a retrofitet, mivel a beépítési méret és a funkció gyakran egy az egyben helyettesíthető.
Műszaki adatok, amelyek elegendők a méretezéshez
Minden változathoz megtalálja a névleges átmérőt, az átfolyást, a nyomástartományt, a csatlakozási méretet, a funkciót (NC/NO) és a 6 baron mért működtetési erőt. Például: egy VCLL326M8 görgős szelep 22 N erővel kapcsol 6 baron, egy MR314 miniatűr szelep már 12 N-tól – ez a különbség dönti el a nokin megengedett terhelő erőt.
Miniatűrtől a nagy átfolyású kivitelig
A sorozatok lefedik a 60 Nl/perc értéket a vezérlővezetékekhez és jelvételezéshez, valamint az 1080 Nl/perc értéket a közvetlen hengervezérléshez. A kisebb sorozatok 4 mm-es vagy 8 mm-es dugós csatlakozással és 2,5 mm névleges átmérővel dolgoznak, a nagyobbak 1/8", 1/4" vagy 1/2" méretben, akár 9 mm névleges átmérőig.
Tanácsadás automatizálási szakmérnököktől
Nem csak cikkszámot kap, hanem méretezési segítséget is a kapcsolási sorrendhez, a működtetési geometriához és a megközelítési szöghöz. Igény esetén a szelepet, a csatlakozót, a tömlőt és a hengert összehangolt egységként állítjuk össze.
Útmutató
A megfelelő mechanikusan működtetett útváltó szelep kiválasztása
Öt kiválasztási szempont vezet biztosan a megfelelő változathoz – a szelepfunkciótól a működtetési módon át az áramlásig, nyomástartományig és működtető erőig.
Funkció és működtetési mód meghatározása
- 3/2 útváltó szelep
- Egyszeres működésű hengereket vezérel, és jeleket továbbít. NC = nyugalmi állapotban zárt, NO = nyugalmi állapotban nyitott.
- 5/2 útváltó szelep
- Kettős működésű hengereket vezérel – többek között görgős szelepként (VCLL/VCLR), bütykös szelepként (VCMS), nyomógombos szelepként (VCMT) és lábszelepként (PM122) is elérhető.
- 5/3 zárt középállással
- Megtartja a dugattyú pozícióját középállásban, például VCML53618 és VCML53614.
- Görgő vagy billenőgörgő
- Egy fix görgő mindkét megközelítési irányban kapcsol, egy billenőgörgő (MS/PM142 sorozat) csak az egyik irányban kapcsol, ellenkező irányban kitér.
- Bütykös, nyomógombos vagy lábpedálos működtetés
- Bütykös működtetés meghatározott vezérgörbe-profilokhoz, tolórudas/nyomógombos működtetés kézi kezeléshez, lábpedálos működtetés szabad kézzel végzett munkához.
- Visszaállítás: rugóval vagy reteszeléssel
- A rugóval visszaálló szelepek önműködően visszatérnek (impulzusüzem, jelérzékelés), míg a reteszelt kivitelek, mint a VCMT32018, MV26 vagy a 214 sorozat, megtartják az állapotot.
Átáramlás, nyomás és működtetőerő ellenőrzése
- Jel- és vezérlővezetékek
- 60 Nl/perc DN 2,5 mm mellett elegendő – MR, MS, MA, PGI, PF, PFF, SR sorozatok.
- Közvetlen munkahenger-vezérlés
- 650 Nl/perc (DN 6, 1/8") vagy 1.080 Nl/perc (DN 8, 1/4"); egy túl kicsire méretezett szelep érzékelhetően megnöveli az emelési időt.
- Nyomástartomány
- A legtöbb felsorolt sorozat 0…10 bar nyomástartományra készült; az MV46 és MV48 15 barig, a HDV forgótolattyús sorozat 12 barig, a PM122 lábszelep pedig 3…10 bar tartományban üzemel.
- Működtetőerő 6 bar mellett
- 12 N a miniatűr sorozatnál, 22 N a VCLL/VCLR esetén, 35 N illetve 50–64 N a VCMS-nél a méret függvényében. Az erő a nyomással együtt növekszik.
- Beépítési helyzet és túlfutási út
- Ügyeljen a görgő felfutási rámpájára és a túlfutási útra: a görgőt nem szabad a megengedett löketen túl benyomni.
- Kapcsolószekrénybe építés
- Kezelőpultokhoz kapcsolószekrénybe építhető kivitelek is elérhetők, például MV314.
Összehasonlítás
3/2, 5/2 és 5/3 közvetlen összehasonlításban
A szelep funkciója határozza meg, hogy mely hengereket és vezérlési láncokat kapcsolhatja – a működtetési mód ezután szabadon választható.
| 3/2 | 5/2 | 5/3 | |
|---|---|---|---|
| Jellemző feladat | Egyszeres működésű hengerek, jelleválasztás | Kétszeres működésű hengerek | Kétszeres működésű hengerek köztes megállással |
| Alaphelyzet | NC (zárt) vagy NO (nyitott) | Két stabil kapcsolási állás | Középállás zárt (a dugattyú megtart) |
| Példasorozatok | VCLL, VCLR, VCMS, VCMT, MR/PM141, Serie 214 | VCLL, VCLR, VCMS, VCMT, VCML, PM122 | VCML (pl. VCML53618, VCML53614) |
| Működtetési módok | Görgő, csuklós görgő, bütyök, gomb, kézi tolattyú | Görgő, bütyök, gomb, kar, lábpedál | Kézikar, reteszelt vagy rugóvisszaállítású |
| Áramlás (jellemző) | 60–650 Nl/perc | 650–1080 Nl/perc | 650/1080 Nl/perc |
Termékkínálat
Működtetési módok és kategóriák
Hat termékcsoport fedi le a teljes spektrumot a végállás-lekérdezéstől a kezelőállomásokon át a beállító- és elzáró funkcióig.
Alkalmazások
Typikus alkalmazási esetek
Az érzékelő nélküli véghelyzet-lekérdezéstől a vész-légtelenítésig: ahol a mechanikusan és kézzel működtetett útváltó szelepek igazán jeleskednek.
Véghelyzet-lekérdezés érzékelő nélkül
A görgős karos szelep közvetlenül pneumatikusan jelzi vissza az elért hengerpozíciót, és elindítja a következő ütemet. Hűtő-kenőanyagos, fémporos vagy hegesztési fröccsenéssel terhelt környezetben ez gyakran tartósabb megoldás, mint egy elektromos rendszer – és nincs szükség sem kapcsolószekrény-helyre, sem kábelvezetésre.
Ütem- és kurvavezérlések
A nokkos szelepek vezérlőpályákat és bütyöklécöket olvasnak le. Fontos az indítási szög, az emelés és a működtető erő összehangolása: a VCMS sorozat mérettől függően 35 N, illetve 50–64 N erőt igényel 6 bar nyomáson, míg a MA/PM140 miniatűr sorozat csak 12 N-t.
Kézi kezelőállomások és beállítóhelyek
A nyomógombos, forgókaros és kézikaros szelepek olyan kezelőállomásokat valósítanak meg, amelyek vezérlés nélkül működnek: befogás és kioldás, előtolás be/ki, szerszámcsere. A reteszelt kivitelek megtartják az állapotot, a rugóvisszatérítéses kivitelek elengedéskor automatikusan visszaállnak.
Szabadkezes kezelés prés- és befogóberendezéseken
A PM122 sorozatú lábszelepek indítják a munkaütemet, miközben a kezelő vezeti a munkadarabot. Biztonságtechnikai kétkezes kezeléshez a pneumatikus vezérlőelemek kategóriában elérhető kétkezes biztonsági blokk áll rendelkezésre; a biztonságtechnikai értékelés berendezésre vonatkozóan történik.
Vészleeresztés, beállítási és szervizfunkciók
A kéziszelepek és forgódugattyús szelepek a beállítás során leválasztják a berendezésrészeket a sűrítettlevegő-hálózatról, vagy meghatározott módon leeresztik azokat. Ehhez jól bevált választás a leeresztett középállású HDV 4/3-as kivitel.
Vezérlési láncok elektromosság nélkül
Ahol tisztán pneumatikus vezérlési láncra van szükség, kombinálja a mechanikusan működtetett útváltó szelepeket kettős visszacsapó szelepekkel, időzítő elemekkel és kijelzőkkel. Az anyagokra, közegkompatibilitásra és Ex-alkalmasságra vonatkozó adatok kiviteltől függenek, és kérésre kerülnek megerősítésre.
Beszerzés
Beszerzés kerülőutak nélkül
A felsorolt sorozatok gyakori változatai rövid határidővel rendelkezésre állnak; a pontos elérhetőség és szállítási idő a változattól és sorozattól függ, és cikkszámra pontosan visszaigazoljuk. Speciális kivitelek, eltérő működtető elemek vagy csatlakozási képek egyeztetése kérésre történik. Visszatérő igények esetén keretszerződéseket és lehívási kontingenseket rögzítünk, hogy a karbantartás és a szerelés tervezhetően ellátott legyen.
Ajánlat műszaki ellenőrzéssel
Minden megkeresést az alkalmazás szempontjából vizsgálunk – a funkciót, a működtetési geometriát és a csatlakozási képet az ajánlat elkészítése előtt egyeztetjük.
Adatlapok sorozatonként
A VCLL, VCMS, VCMT, VCML, PM122, HDV és további sorozatok adatlapjait és méretrajzait kérésre biztosítjuk.
Üzemi feltételek változatfüggők
A hőmérséklet-tartományra, a közegkompatibilitásra, az anyagokra és az Ex-alkalmasságra vonatkozó adatok változattól függenek – kérjük, érdeklődjön, és a megfelelő adatlap alapján visszaigazoljuk.
Pótalkatrészek és működtető tartozékok
Bütyökrugók, görgős karok és további működtető elemek retrofit és karbantartás céljára kérésre elérhetők.
Folyamat
Három lépésben a megfelelő szelephez
Az alkalmazás leírásától az összehangolt szelep-csatlakozó-tömlő-henger egységig.
Alkalmazás leírása
Adja meg a szelep funkcióját (3/2, 5/2, 5/3), a működtetési módot, a csatlakozási méretet és a szükséges átfolyást – vagy egyszerűen a mozgást, amelyet kapcsolni szeretne.
Méretezés és árajánlat
Automatizálási mérnökeink ellenőrzik a kapcsolási sorrendet, a működtetési geometriát, a megközelítési szöget és a működtetőerőt, majd adatlapokat és cikkpontos árajánlatot biztosítanak.
Szállítás és utánpótlás
Az elérhetőséget és a szállítási határidőt cikkpontosan visszaigazoljuk. Ismétlődő igények esetén keretszerződéseket és lehívási kontingenseket alakítunk ki.
GYIK
Gyakori kérdések a mechanikusan működtetett útszelepekről
Válaszok a görgős karos szelepekkel, működtetési módokkal, szelepfunkciókkal és csatlakozási méretekkel kapcsolatban.
Mi az a görgős karos szelep a pneumatikában?
A görgős karos szelep egy mechanikusan működtetett útszelep, amelynek kapcsolási állapotát egy görgő megnyomása – általában egy henger, szánka vagy munkadarab által – váltja át. Tisztán pneumatikusan működik, és sok ütemvezérlésben helyettesíti az elektromos végálláskapcsolót a kábelezéssel együtt.
Miben különbözik a görgős, bütykös és ívelt görgős szelep?
A görgős szelep átfutáskor mindkét irányban kapcsol, az ívelt görgős szelep csak egy megközelítési irányban, a bütyökszelepet pedig egy vezérlőgörbe mozgatja egy tolórúdon keresztül. Az ívelt görgős szelep (pl. MS/PM142 sorozat) ellenkező irányban kitér, a bütyökszelephez pedig meghatározott löketprofil szükséges.
3/2 vagy 5/2 – melyik szelepre van szükségem?
A 3/2 útszelepek egyszeres működésű hengerekhez és vezérlőjelekhez alkalmasak, az 5/2 útszelepek kettős működésű hengerekhez. Mindkét funkció több működtetési módban is elérhető, például VCLL és VCLR görgős szelepként, VCMS bütyökszelepként és VCMT nyomógombos szelepként.
Milyen csatlakozási méretek léteznek?
Sorozattól függően 4 mm-es és 8 mm-es dugós csatlakozás, M5, valamint belső és külső menet is elérhető 1/8", 1/4" és akár 1/2" méretben. A kisebb sorozatok 2,5 mm-es névleges átmérővel, a nagyobbak akár 9 mm-es névleges átmérővel dolgoznak.
Mekkora a működtetőerő?
Az adatlapértékek 6 bar nyomásra vonatkoznak: egy VCLL326M8 görgős szelep már 22 N erővel kapcsol, egy MR314 miniatűr szelep pedig már 12 N-nal. A VCMS sorozat bütyökszelepei mérettől függően 35 N, illetve 50–64 N erőt igényelnek; a működtetési erő az üzemi nyomás növekedésével nő.
Mikor válasszak reteszelt kivitelt rugóvisszatérítéses helyett?
A reteszelt szelepek megtartják a kapcsolt állapotot, ezért beállítási és elzáró funkciókhoz alkalmasak, míg a rugóvisszatérítéses szelepek elengedéskor önműködően visszaállnak, így ütemadagoláshoz és jelleadáshoz illenek. Reteszelt példák a VCMT32018, az MV26 és a 214-es sorozat.
Milyen nyomástartományt fednek le a sorozatok?
A legtöbb felsorolt sorozat 0…10 bar tartományra készül; az MV46 és MV48 15 barig, a HDV forgatócsapos sorozat 12 barig, a PM122 lábszelep pedig 3…10 bar tartományban működik. A pontos értékek kiviteltől függenek, ezeket az adatlap alapján erősítjük meg.
Vannak panelbe szerelhető kivitelek?
Igen, kezelőpultokhoz és vezérlőpultokhoz elérhetők panelbe szerelhető kivitelek, például az MV314. A csatlakozási képet, méreteket és a megengedett beépítési feltételeket a sorozatspecifikus adatlapon találja, vagy kérje tőlünk.
