ATEX II 2 G/D; kétoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
pneumatikus forgatóhenger sorozat PAD -
ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
pneumatikus forgatóhenger sorozat PAS -
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
elektromos forgatóhenger sorozat VB -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
tömítéskészlet NBR -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
csúszógyűrű készlet -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
tömítéskészlet FKM
pótalkatrészek
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | Átmérők tömlő | csatlakozás | fojtásirány | kimenőoldali nyomás | Típus |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 330 mm | F16/F25 | 55 mm | 1...8 bar | 5059 Nm | - | ATEX | - | - | - | - | PAD330 |
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus |
|---|---|---|---|---|---|
| F03/F05 tengelycsatlakozás 11mm | 12VAC/DC | 15 Nm | 10 s | IP65 | VB015-L-12 |
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 52 mm | F03/F05 | 11 mm | 5,5...8 bar | 6,2 Nm | - | ATEX | - | - | PAS0525 |

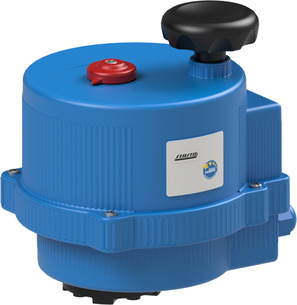

elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus | Sorszám |
|---|---|---|---|---|---|---|
| F03/F05 tengelycsatlakozás 11mm | 24VAC/DC | 15 Nm | 10 s | IP65 | VB015-L-24 | 25610001 |
| F03/F05 tengelycsatlakozás 11mm | 100-240VAC | 15 Nm | 10 s | IP65 | VB015-H | 25610002 |
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 63 mm | F05/F07 | 14 mm | 5,5...8 bar | 10,6 Nm | - | ATEX | - | - | PAS0635 |
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus |
|---|---|---|---|---|---|
| F03/F05 tengelycsatlakozás 11mm | 24VAC/DC | 30 Nm | 8 s | IP67 | VB030-L |
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 63 mm | F05/F07 | 14 mm | 5,5...8 bar | 10,6 Nm | 24VDC / 48V/50-60Hz | ATEX | - | - | PAS0635-ABS53-C001-03-C002-31-6 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 75 mm | F05/F07 | 17 mm | 5,5...8 bar | 17,5 Nm | - | ATEX | - | - | PAS0755 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 85 mm | F05/F07 | 17 mm | 5,5...8 bar | 28,7 Nm | - | ATEX | - | - | PAS0855 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 100 mm | F07/F10 | 17 mm | 5,5...8 bar | 42,3 Nm | - | ATEX | - | - | PAS1005 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 115 mm | F07/F10 | 22 mm | 5,5...8 bar | 71,1 Nm | - | ATEX | - | - | PAS1155 |
