ATEX II 2 G/D; kétoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
pneumatikus forgatóhenger sorozat PAD -
ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
pneumatikus forgatóhenger sorozat PAS -
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel

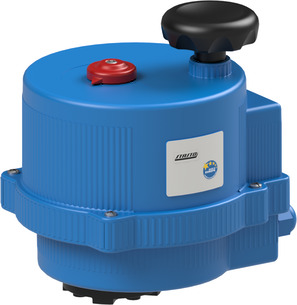

elektromos forgatóhenger sorozat VB -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
tömítéskészlet NBR -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
csúszógyűrű készlet -
illeszthető elem: pneumatikus forgatóhenger PAD, PAS
tömítéskészlet FKM
pótalkatrészek
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 125 mm | F07/F10 | 22 mm | 5,5...8 bar | 88,1 Nm | - | ATEX | - | - | PAS1255 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus | Sorszám |
|---|---|---|---|---|---|---|
| F07/F10 tengelycsatlakozás 22mm | 100-240VAC | 350 Nm | 50 s | IP67 | VB350-H | 25610014 |
| F03/F05 tengelycsatlakozás 11mm | 24VAC/DC | 15 Nm | 10 s | IP65 | VB015M-0E9-Q11 | 25610015 |
| F03/F05 tengelycsatlakozás 11mm | 24VAC/DC | 15 Nm | 10 s | IP65 | VB015M-0F9-Q11 | 25610016 |
pneumatikus forgatóhenger sorozat PAS
ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus | Sorszám |
|---|---|---|---|---|---|---|---|---|---|---|
| 140 mm | F10/F12 | 27 mm | 5,5...8 bar | 114 Nm | - | ATEX | - | - | PAS1405 | 25610016 |
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus | Sorszám |
|---|---|---|---|---|---|---|---|---|---|---|
| 140 mm | F10/F12 | 27 mm | 5,5...8 bar | 114 Nm | 24VDC / 48V/50-60Hz | ATEX | 16 mm | acél | PAS1405-VK1411-ABS54-C001-03-C002-31-LV-2 | 25610017 |
elektromos forgatóhenger sorozat VB
illeszthető elem: 90°-os működési szögtartományú szerelvényekhez; legfeljebb napi 100 kapcsoláshoz; véghelyzetérzékelők bekötve; 2 potenciálmentes csatlakozó véghelyzetérzékelőhöz; kézi vészműködtetési lehetőséggel
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus | Sorszám |
|---|---|---|---|---|---|---|
| F03/F05 tengelycsatlakozás 14 mm | 24VAC/DC | 30 Nm | 8 s | IP67 | VB030-0E8-Q14 | 25610017 |
| F03/F05 tengelycsatlakozás 14 mm | 100-240VAC | 30 Nm | 8 s | IP67 | VB030-0F8-Q14 | 25610018 |
| F05 / F07 tengelycsatlakozás 17mm | 24VAC/DC | 60 Nm | 9 s | IP67 | VB060-0E9-Q17 | 25610019 |
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus |
|---|---|---|---|---|---|---|---|---|---|
| 160 mm | F10/F12 | 27 mm | 5,5...8 bar | 202 Nm | - | ATEX | - | - | PAS1605 |
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus |
|---|---|---|---|---|---|
| F05 / F07 tengelycsatlakozás 17mm | 100-240VAC | 60 Nm | 9 s | IP67 | VB060-0F9-Q17 |
pneumatikus forgatóhenger sorozat PAS
ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
| Átmérők | karima ISO5211 | belső szögletes tengelyvég | vezérlő nyomás | nyomaték 5,5bar-on | feszültség | kivitel | hossz | anyag | Típus | Sorszám |
|---|---|---|---|---|---|---|---|---|---|---|
| 180 mm | F10/F14 | 36 mm | 5,5...8 bar | 262 Nm | - | ATEX | - | - | PAS1805 | 25610020 |
| 200 mm | F14 | 36 mm | 5,5...8 bar | 406 Nm | - | ATEX | - | - | PAS2005 | 25610022 |
| 230 mm | F16 | 46 mm | 5,5...8 bar | 661 Nm | - | ATEX | - | - | PAS2305 | 25610023 |
| karima ISO5211 | feszültség | nyomaték | működési idő | védettségi osztály | Típus |
|---|---|---|---|---|---|
| F07/F10 tengelycsatlakozás 17mm | 100-240VAC | 110 Nm | 27 s | IP67 | VB110-0F27-Q17-01 |
pneumatikus forgatóhenger sorozat PAS
ATEX II 2 G/D; egyoldali működésű; forgási szög 90°; szabvány ISO 5211/NAMUR; üzemi nyomástartomány max. 8bar
| Átmérők | Típus |
|---|---|
| 32 mm | RI3101 |
