hangtompító; illeszthető elem: nyomásvezérelt ülékes szelep sorozat SE, tömlőszorító szelepek sorozat PI03, sorozat PI04
szerelt vezérlőszelep sorozat ABS -
hangtompító; illeszthető elem: nyomásvezérelt ülékes szelep sorozat 21IA
szerelt vezérlőszelep sorozat ABS -
hangtompító; illeszthető elem: tömlőszorító szelepek sorozat PI08, sorozat VF; stekker méret 32mm
szerelt vezérlőszelep sorozat ABS -
sebességszabályozás; illeszthető elem: pnaumatikus pillangószelep; szabványos tekercs C001; stekker méret 22mm
szerelt vezérlőszelep sorozat ABS -
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm
szerelt vezérlőszelep sorozat ABS -
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; szabványos tekercs C001; stekker méret 22mm
szerelt vezérlőszelep sorozat ABS -
illeszthető elem: tolózárak
elektromos állapotjelző sorozat MSU -
alkalmazható típusok CSE01/02felfogató szögidom sorozat MB-CSE0102
-
hangtompító; illeszthető elem: koaxiális szelep sorozat CSE
szerelt vezérlőszelep sorozat ABS77/ABS78 -
funkció elektronikus; LED; hőmérséklettartomány -25...+85°C; illeszthető elem: koaxiális szelep sorozat CSE01/02
érintésmentes helyzetérzékelő sorozat MSE
Kellékek
| DN | feszültség | kivitel | csatlakozás | funkció | Térfogatáram | nyomástartomány | működtetés | Type |
|---|---|---|---|---|---|---|---|---|
| 50...400 mm | 24V/50-60Hz | alapkivitel | - | - | - | - | - | ABS40-CS02450-6-14123-0000-S |
| feszültség | kábelhossz | kivitel | Type |
|---|---|---|---|
| 24VDC | - | ATEX | ABS34-Y224VDC |

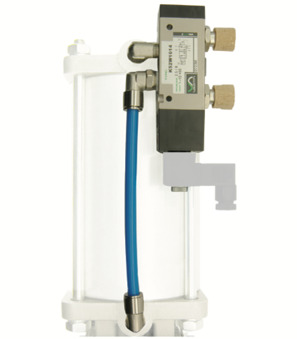

szerelt vezérlőszelep sorozat ABS
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; mágnestekercs típusa CS; stekker méret 16mm
| DN | feszültség | kivitel | csatlakozás | funkció | Térfogatáram | nyomástartomány | működtetés | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 450;500 mm | - | - | - | - | - | - | - | ABS41 | 31470004 |
| DN | feszültség | kivitel | csatlakozás | funkció | Térfogatáram | nyomástartomány | működtetés | Type | Sequence |
|---|---|---|---|---|---|---|---|---|---|
| 50...400 mm | 24VDC | alapkivitel | - | - | - | - | - | ABS40-CS02400-6-14123-0000-S | 31470002 |
| 50...400 mm | 230V/50-60Hz | alapkivitel | - | - | - | - | - | ABS40-CS23050-6-14123-0000-S | 31470003 |
szerelt vezérlőszelep sorozat ABS
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; szabványos tekercs C001; stekker méret 22mm
| DN | feszültség | kivitel | elektromos csatlakozás | Type | Sequence |
|---|---|---|---|---|---|
| 50...400 mm | - | - | - | ABS42 | 31480000 |
| DN | feszültség | kivitel | elektromos csatlakozás | Type | Sequence |
|---|---|---|---|---|---|
| 50...400 mm | 24VDC | ATEX | kábelhossz 3 m | ABS42-EPC02400 | 31480001 |
szerelt vezérlőszelep sorozat ABS
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; szabványos tekercs C001; stekker méret 22mm
| DN | feszültség | kivitel | elektromos csatlakozás | Type | Sequence |
|---|---|---|---|---|---|
| 50...400 mm | 230V/50-60Hz | alapkivitel | - | ABS42-C001-22-C002-31-6 | 31480002 |
| 50...400 mm | 24VDC / 48V/50-60Hz | beépített sárga LED-del és VDR-rel | - | ABS42-C001-03-C002-31-LV-2 | 31480003 |
szerelt vezérlőszelep sorozat ABS
hangtompító; illeszthető elem: tömlőszorító szelepek sorozat PI08, sorozat VF; stekker méret 32mm
| feszültség | kábelhossz | kivitel | Feszültség típusa | tanusítvány | Type | Sequence |
|---|---|---|---|---|---|---|
| 24VDC | - | ATEX | - | - | ABS33-Y124VDC | 31480003 |
| 24VDC-ATEX-Ex | 3 m | ATEX | - | - | ABS33-Y224VDC | 31480004 |
szerelt vezérlőszelep sorozat ABS
illeszthető elem: pneumatikus működtetésű tolózárak; 5/2-es mágnesszelep; becsavarható fojtás; hangtompító; hengerre szerelve; szabványos tekercs C001; stekker méret 22mm
| DN | feszültség | kivitel | elektromos csatlakozás | Type | Sequence |
|---|---|---|---|---|---|
| 450;500 mm | - | - | - | ABS43 | 31480004 |
| DN | feszültség | kivitel | elektromos csatlakozás | Type | Sequence |
|---|---|---|---|---|---|
| 450;500 mm | 24VDC / 48V/50-60Hz | beépített sárga LED-del és VDR-rel | - | ABS43-C001-03-C002-31-LV-2 | 31480005 |
| feszültség | kábelhossz | kivitel | Feszültség típusa | tanusítvány | Type |
|---|---|---|---|---|---|
| 230VDC | - | alapkivitel | DC | CE | ABS33-BDA08230CS-C003-32-6 |
elektromos állapotjelző sorozat MSU
illeszthető elem: tolózárak
| kábelhossz | funkció | feszültség | Kapcsoló kialakítása | kivitel | Type | Sequence |
|---|---|---|---|---|---|---|
| - | Nyitó/Záró | max. 230VAC/DC | mechanikus végálláskapcsoló (1 darab) | - | MSU01A | 31490000 |
| - | Nyitó/Záró | max. 230VAC/DC | mechanikus végálláskapcsoló (2 darab) | - | MSU01A/2 | 31490001 |
| 2m | záró | 20-250VAC/DC | induktív közelítéskapcsoló (1 darab) | - | MSU05 | 31490002 |
| 2m | záró | 20-250VAC/DC | induktív közelítéskapcsoló (2 darab) | - | MSU05/2 | 31490003 |
| 2m | záró, NO PNP | 10-30VDC | induktív közelítéskapcsoló (1 darab) | - | MSU03 | 31490005 |
