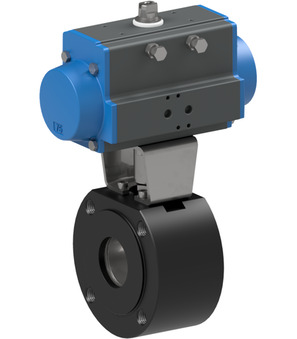

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0-EB0X01

BADA-065-CITV-D0
pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA; karima PN16; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; nyomástartomány 0...16bar; névleges méret 65mm; beépítési hossz 103mm; hajtómű PAD085
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

Intrastat szám: 84818081
Származási ország: Olaszország
Súly: 20.698 kg
Rövid cikkszám:BADA065CITVD0EB0X01
https://www.stasto.hu/web/image/product.template/236677/image_1920?unique=d9024cc

BADA-065-CITV-D0
pneumatikus forgatóhengerrel működtetett karimás gömbcsap sorozat BADA; karima PN16; ház acél; golyó 1.4301; tömítések PTFE/FKM; kétoldali működésű hajtómű; vezérlő nyomás 5,5...8bar; közeghőmérséklet -20...+160°C; nyomástartomány 0...16bar; névleges méret 65mm; beépítési hossz 103mm; hajtómű PAD085
EB0X01
szerelt végálláskapcsoló doboz; IP65; 2 mikrokapcsoló; illeszthető elem: hajtóművek PAD/PAS052-270; kapcsolási teljesítmény 4A/250VAC-1A/24VDC; kapcsoló típusa Crouzet 831613; érintkező anyaga ezüst-nikkel; burkolat anyaga műanyag

997,90 € 997.9 EUR 997,90 €

ár kérésre

  • Csatlakozófelület VDI/VDE 3845
  • Csatlakozófelület 2 VDI/VDE 3845
  • Szelep interfész Namur
  • DN
  • hossz
  • stekker méret
  • kapcsoló típusa
  • kivitel
  • feszültség
  • kapcsolási teljesítmény
  • nyomástartomány
  • érintkező anyaga
  • burkolat anyaga
  • tekercs
  • hajtómű

Ez a kombináció nem létezik.

Elérhetőség:
Kapcsolatfelvétel

Megosztás

méret
Csatlakozófelület VDI/VDE 3845 80x30x20
Csatlakozófelület 2 VDI/VDE 3845 80x30x30
DN 65 mm
hossz 103 mm
Tervek
kapcsoló típusa Crouzet 831613
Elektromos kulcsszámok
kapcsolási teljesítmény 4A/250VAC-1A/24VDC
nyomás
nyomástartomány 0...16 bar
Anyagok
érintkező anyaga ezüst-nikkel
burkolat anyaga műanyag
tulajdonságok
hajtómű PAD085
